Page 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES RM-510ES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
Page 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL PORTABLE BRUSHCUTTER RM-510ES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
Page 4: Table Des Matières
Contents For safe use of your product....................3 Description.......................... 8 Before you start ........................9 Packing list ........................9 Assembly ........................9 Preparing the fuel ......................13 Engine operation....................... 14 Starting the engine ...................... 14 Stopping the engine..................... 15 Trimming operation......................16 Basic trimming operation with nylon line cutting head ..........
Page 5: For Safe Use Of Your Product
For safe use of your product For safe use of your product Important information WARNING Please ensure that you read the operator's manual before using your product. About your operator's manual This manual contains necessary information about the assembly, operation, and maintenance of your product. Please read it carefully and absorb its contents.
Page 6 For safe use of your product WARNING Vibration and cold It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers.
Page 7 For safe use of your product WARNING Environment of use and operation Do not use the product: under poor weather conditions. on steep slopes or in places which give no secure foothold and are thus slippery. at night or in dark places with poor visibility. When using the product on a gentle slope, work in a level, contour-like motion.
Page 8 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Wear foot protection and Petrol and oil mixture gloves Choke Control "Cold Start" Emergency stop Position (Choke Closed) Warning! Choke Control "Run" Position Thrown objects! (Choke Open) Carburettor adjustment Warning, side thrust...
Page 9 For safe use of your product Safety decal(s) The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product. If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.
Page 10: Description

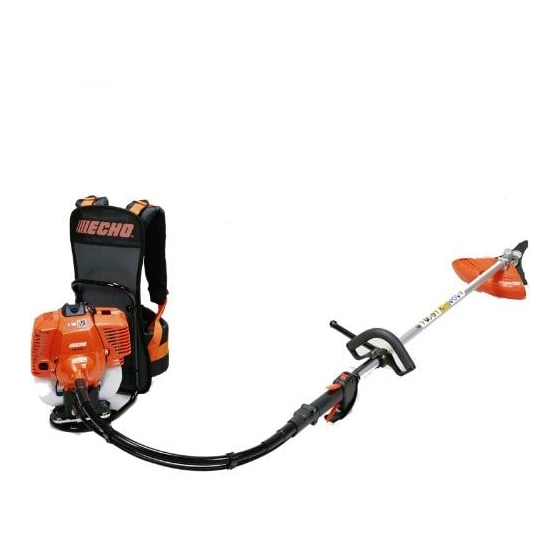

Description Description Cutting attachment 3 cutter blade for cutting grass, 10. Rear handle Handle located towards the knapsack garden debris and weeds. power unit. Shield Device to protect the operator from accidental 11. Flexible shaft assembley Flexible tube for the power contact with the cutting head and thrown objects.
Page 11: Before You Start
Before you start Before you start Packing list The following parts are packed separately in the packing box. When you have unpacked the box, please check the parts that it contains. Contact your dealer if anything is missing or broken. Engine Operation Shaft 1.
Page 12 Before you start Flexible shaft assembly First stage of assembling is coupling of the power transmission shaft (F) and (R). Loosen bolt with hexagonal wrench. Insert the power transmission shaft (R) with the spacer into the socket gradually and fully. - The socket is assembled on the power transmission shaft (F) and located inside of the rear handle.
Page 13 Before you start The length of inner cable can be adjusted for proper pulling by opening cover (B) and resetting flange of throttle cable into a suitable groove on the left or right. Cover (A) Engine side Cover (B) Shaft tube side Throttle cable The 2 pieces of clip attached to flexible shaft assembly must be set to appropriate positions on the throttle cable (at epual...
Page 14 Before you start Installation of shield Fit shield (A) to mounting portion of angle transmission and tighten 4 bolts (B). Installing blade WARNING Wear heavy duty gloves when working with the trimmer blade. When replacing the trimmer blade during a trimming task, ensure that the engine is switched off and that the blades have stopped.
Page 15: Preparing The Fuel
Stored fuel ages. Do not mix more fuel than you expect to use in thirty (30) days. Fuel Recommended mixture ratio; 50 : 1 (2 %) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premium 50 : 1 oil. Do not mix directly in engine fuel tank.
Page 16: Engine Operation
Engine operation Engine operation Starting the engine WARNING Be particularly careful to observe the following precautions when starting the engine: Move at least 3m from the place where you refueled. Place the product in a flat, well ventilated place. Check that there are no fuel leaks. Inspect metal blades for cracks.
Page 17: Stopping The Engine
Engine operation Move the choke lever (F) to the "Cold Start" (E) position. Alternately press and release the purge bulb (H) until the fuel is sucked up into it. Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip (I).
Page 18 Trimming operation Trimming operation DANGER Always stop the engine when a cutting attachment jam occurs. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts. Do not operate the product without the shield in place. Any objects that ricochet off the cutting attachment could cause an accident or serious injury.
Page 19: Trimming Operation
Trimming operation Hold the rear handle of shaft tube in left hand and hang the right knapsack band on the right shoulder. Hold the rear handle of shaft tube in right hand and hang the left knapsack band on the left shoulder. For even load on both sides of shoulder, joggle the unit on the shoulder a couple of times.
Page 20 Trimming operation Trimming This is feeding the trimmer carefully into the material you wish to cut. Tilt the head slightly to direct the debris away from you. If cutting up to a barrier such as a fence, wall or tree, approach from an angle where any debris ricocheting off the barrier will fly away from you.
Page 21: Basic Trimming Operation With Metal Blade
Trimming operation Do not push the line into tough weeds, trees, or wire fences. Pushing the line into chicken wire, chain link fencing or thick brush can result in snapped-off line ends being hurled back at the operator. The proper way is to cut right up to a barrier, such as any of those mentioned, but never run the line into or through the obstruction.
Page 22 Trimming operation Scything weeds This is cutting by swinging the cutting attachment in a level arc. It can quickly clear areas of field grass and weeds. Scy- thing should not be used to cut large, tough weeds or woody growths. If a sapling or shrub binds the cutting attachment, do not use the cutting attachment as a lever to free the bind, because this will cause cutting attachment failure.
Page 23: Maintenance And Care
Maintenance and care Maintenance and care WARNING Observe the following precautions when checking and maintaining your product after use: Turn the engine off and do not attempt to check or maintain the product until the engine has cooled. You could burn yourself. Remove the spark plug cap before performing checks and maintenance.
Page 24: Maintenance And Care
Maintenance and care Replacing fuel filter Use a piece of metal wire or the like to pick up fuel filter (A) through fuel tank opening. Pull old filter from fuel line (B). Install new fuel filter. NOTE If filter is excessive dirty or no longer fits properly, replace it. Carburettor adjustment WARNING When the carburettor is being adjusted, the cutting attachment may move.
Page 25 Maintenance and care Remove dust and dirt from between fins (A). Before each use, remove accumulated debris from bottom en- gine intake grille located between the fuel tank and starter. Air intake Cleaning silencer Carbon deposits in silencer (A) will cause a drop in engine out- put and overheating.
Page 26 Maintenance and care spacer can easily draw out from the flexible shaft assembly. - Use the same grease as the angle transmission's. - When re- assemble, it is preferable to fit the power transmission shaft (R) reversely, but the spacer is fitted on the rear handle as- sembly side of the powertransmission shaft (R) at all times.
Page 27 Maintenance and care CAUTION Fix output shaft securely using locking tool in order to prevent it form rotating when nylon cutting head is mounted. Insert locking tool into a hole located on the right side of an- gle transmission while forcing retainer spring to the left side. Insert locking tool further into blade retainer fixing slot (A) to fix output shaft.
Page 28 Maintenance and care Press "retaining pawls" (at two places) inward and lift cover to remove it. It is easier to remove one after another. Remove spool. When nylon line on the spool is almost exhausted, remove remaining line from spool and wind "new line" according to the procedures (4) and beyond.
Page 29 Maintenance and care Troubleshooting table IMPORTANT For spare parts and consumables, please use only genuine parts and designated products and components. Using parts from other manufacturers or non-designated components may result in a malfunction. Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start...
Page 30: Storage
Maintenance and care Manufacturer: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN Authorized Representative in Europe: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom Storage Long-term storage (30 days or more) WARNING Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire.
Page 31: Specifications
Do not use fuel containing me- thyl alcohol or more than 10 % of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premi- um 50 : 1 oil. Ratio...
Page 32: Declaration Of Conformity
JAPAN declares that the hereunder specified new unit: PORTABLE BRUSHCUTTER Brand: ECHO Type: RM-510ES complies with: * the requirements of Directive 98/37/EC (1998)and 2006/42/EC: from 29th December 2009 (use of harmonized stand- ard ISO 11806 (EN 31806)) * the requirements of Directive 2004/108/EC (use of harmonized standard EN ISO 14982)
Page 33 1Notes and rear cover MEMORANDUM X750-012666 X750222-6407 2012...
Page 34 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-012666 Printed in Japan 0x0xxxx zzzz ES X750222-6407 © 2012...
Page 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION DEBROUSSAILLEUSE PORTATIVE RM-510ES AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
Page 36 Table des matieres Pour utiliser l'appareil en toute sécurité ................3 Description.......................... 8 Avant de commencer......................9 Contenu de l'emballage ....................9 Assemblage ........................9 Préparation du carburant ..................... 13 Fonctionnement du moteur ....................14 Démarrage du moteur....................14 Arrêt du moteur......................15 Utilisation de l'appareil ......................
Page 37: Pour Utiliser L'appareil En Toute Sécurité
Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Information importante AVERTISSEMENT Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois. A propos du manuel d'utilisation Ce manuel contient les informations nécessaires au montage, à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire attentivement et intégrer les informations qu'il contient.
Page 38 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Exposition aux vibrations et au froid Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une cyanose et d'un engourdissement des doigts.
Page 39 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Port d'un équipement de protection Toujours porter l'équipement de protection suivant pour utiliser un coupe-herbe. 1. Protection de la tête (casque) : protège la tête 2. Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe 3.
Page 40 Pour utiliser l'appareil en toute sécurité Autres indications REMARQUE IMPORTANT Ce type de message fournit des Le texte dans l'encadré où figure le Le cercle barré indique conseils relatifs à l'utilisation et à l'en- mot « IMPORTANT » donne des in- une interdiction.
Page 41 Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Ne pas utiliser l'appareil dans Niveau de puissance sonore des endroits mal aérés garanti Attention aux risques d'incen- Démarrage du moteur Attention aux risques de choc électrique Étiquette(s) de sécurité...
Page 42: Description
Description Description Outil de coupe. Lame à 3 dents pour couper l'herbe, 10. Poignée arrière. Poignée située vers le groupe moteur les déchets de jardin et les mauvaises herbes. dorsal. Protecteur d'outil. Protège l'utilisateur contre les pro- 11. Tige flexible. Tube flexible de l'arbre de transmission. jections et empêche tout contact accidentel avec la tête 12.
Page 43: Avant De Commencer
Avant de commencer Avant de commencer Contenu de l'emballage Les pièces suivantes sont conditionnées séparément dans le carton d'emballage. Lors de l'ouverture du carton, passer en revue les pièces qu'il contient. Contacter un revendeur si une pièce est manquante ou endommagée. Moteur Barre de travail 1.
Page 44 Avant de commencer Tige flexible La première étape consiste à raccorder les arbres de transmis- sion (AV) et (AR). Desserrer le boulon à l'aide d'une clé hexagonale. Insérer progressivement l'entretoise de l'arbre de transmis- sion (AR) dans la douille jusqu'en butée. - La douille est mon- tée sur l'arbre de transmission (AV) et située à...
Page 45 Avant de commencer La longueur du câble interne peut être réglée pour une traction optimale en ouvrant le couvercle (B) et en plaçant la bride du câble de l'accélérateur dans la rainure appropriée sur la gau- che ou sur la droite. Couvercle (A) Côté...
Page 46 Avant de commencer Montage du protecteur d'outil Placer le protecteur d'outil (A) sur la zone de fixation du ren- voi d'angle et serrer 4 boulons (B). Pose de la lame AVERTISSEMENT Porter des gants résistants lorsque la lame doit être manipulée. En cas de remplacement de la lame pendant une opération de taille, s'assurer que le moteur est coupé...
Page 47: Préparation Du Carburant
Carburant Richesse du mélange recommandée ; 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/CD 13738), la norme JASO FC,FD et l'huile ECHO Premium 50 : 1. Ne pas faire le mélange directement dans le réservoir de car- burant.
Page 48: Fonctionnement Du Moteur
Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur : S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué. Placer l'appareil sur une surface plane et dans un endroit bien aéré. Vérifier qu'il n'y a pas de fuite de carburant.
Page 49: Arrêt Du Moteur
Fonctionnement du moteur Placer la manette de starter (F) en position « Démarrage à froid » (Cold Start) (E). Comprimer et relâcher la pompe d'amorçage (H) jusqu'à ce que le carburant soit aspiré. Après avoir vérifié que la zone entourant l'utilisateur ne prés- ente aucun risque, tenir fermement l'appareil le plus près possible du moteur comme illustré...
Page 50: Utilisation De L'appareil
Utilisation de l'appareil Utilisation de l'appareil DANGER Toujours couper le moteur en cas de blocage de l'outil de coupe. Une fois l'objet débloqué, l'outil de coupe redémarrerait soudainement, entraînant ainsi un risque de blessure grave. Ne pas utiliser l'appareil sans le protecteur d'outil. Il est possible que des objets ricochent sur l'outil de coupe et soient projetés vers l'utilisateur, entraînant ainsi un risque d'ac- cident ou de blessure grave.
Page 51: Utilisation De Base De L'appareil Avec Tête De Coupe À Fil Nylon
Utilisation de l'appareil Tenir la poignée arrière du tube de transmission avec la main gauche et placer la bandoulière droite du groupe mo- teur dorsal sur l'épaule droite. Tenir la poignée arrière du tube de transmission avec la main droite et placer la bandoulière gauche du groupe mo- teur dorsal sur l'épaule gauche.
Page 52 Utilisation de l'appareil Taille La taille consiste à avancer l'appareil avec précaution dans l'objet à couper. Incliner légèrement la tête de coupe pour que les débris soient projetés loin de l'utilisateur. Pour effectuer une opération de taille a proximité d'une barrière, d'un mur ou d'un arbre, approcher l'appareil sous un angle tel que les déb- ris ricochant sur la barrière ne soient pas projetés vers l'utilisa- teur.
Page 53 Utilisation de l'appareil 2. Couper de ce côté Ne pas approcher le fil d'herbes drues, d'arbres ou de grilla- ges. Mettre le fil en contact avec du grillage ou avec des brous- sailles denses peut causer la rupture du fil ; les extrémités du fil risquent alors d'être projetées vers l'utilisateur.
Page 54: Utilisation De Base De L'appareil Avec Lame Métallique
Utilisation de l'appareil Utilisation de base de l'appareil avec lame métallique AVERTISSEMENT Respecter les instructions suivantes lors de l'utilisation de l'appareil. Vérifier que la lame est bien serrée et maintenue fermement en place. Remplacer le protecteur d'outil s'il est endommagé ou fissuré. Remplacer l'écrou de fixation de la lame lorsqu'il est usé.
Page 55: Entretien
Entretien Entretien AVERTISSEMENT Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation : Couper le moteur et attendre qu'il refroidisse avant la vérification ou l'entretien de l'appareil. Il existe un risque de brûlure. Retirer le protecteur de bougie avant d'effectuer les opérations de vérification ou d'entretien.
Page 56: Entretien
Entretien Nettoyage du filtre à air Couper le starter. Desserrer la vis et retirer le couvercle du fil- tre à air (A). Retirer le filtre à air (B) (le filtre à air est situé à l'intérieur du couvercle de filtre à air). Brosser le filtre pour le désencrasser ou le nettoyer à...
Page 57 Entretien Entretien du système de refroidissement IMPORTANT Pour maintenir la température de fonctionnement correcte du moteur, l'air de refroidissement doit circuler librement à travers la zone des ailettes du cylindre. Ce flux d'air évacue la chaleur de combustion du moteur. Un risque de sur- chauffe et de grippage du moteur existe si : L'admission d'air est bloquée, empêchant l'air de refroidissement d'atteindre le cylindre, De la poussière et de l'herbe s'accumulent à...
Page 58 Entretien Vérification de la bougie d'allumage Vérifier l'écartement des bougies. L'écartement correct est compris entre 0,6 mm et 0,7 mm. Vérifier si l'électrode est usée. Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant. En cas d'usure des électrodes ou des bornes, ou en cas de fissure de la céramique, procéder au remplacement de ces composants.
Page 59 Entretien Montage de la tête de coupe à fil nylon (en option) Il existe deux types de protecteurs d'outil : le premier est utili- sé exclusivement pour les têtes de coupe à fil nylon et le se- cond uniquement pour les lames métalliques. Si vous utilisez une tête de coupe à...
Page 60 Entretien Remplacement du fil nylon DANGER Toujours couper le moteur du coupe-herbe et s'assurer que la tête de coupe à fil nylon ne tourne plus avant de pro- céder au remplacement de la pièce. Le non-respect de cette règle de sécurité entraîne un risque d'accident ou de blessure grave. AVERTISSEMENT Utiliser uniquement un fil de coupe flexible et non métallique recommandé...
Page 61 Entretien Assembler le couvercle et le boîtier. (C) Aligner les "rainu- res" du couvercle avec les "trou de passage de l'oeillet" cor- respondants du carter, puis (D), en appuyant dessus, faire rentrer les ergots de fixation du carter dans les orifices de fixation du couvercle et s'assurer que l'assemblage ainsi réalisé...
Page 62 Entretien Guide de dépannage IMPORTANT En ce qui concerne les pièces de rechange et les consommables, utiliser uniquement des pièces d'origine et les produits et les composants recommandés. L'utilisation de pièces d'autres marques ou de composants inappropriés peut entraîner un dysfonctionnement de l'appareil. Problème Diagnostic Cause...
Page 63: Remisage
Entretien Fabricant : YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON Représentant autorisé en Europe : Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Royaume-Uni Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à...
Page 64: Caractéristiques
10 % d'éthanol. Huile Huile pour moteur 2 temps à refroidissement par air. Norme ISO-L-EGD (ISO/CD 13738), grade JASO FC, FD et huile ECHO Premium 50 : 1. Mélange 50 : 1 (2%) Consommation de carburant à la puissance moteur maximale 1,15 L/h Consommation spécifique de carburant à...
Page 65: Déclaration De Conformité
: DEBROUSSAILLEUSE PORTATIVE Marque : ECHO Type : RM-510ES est conforme aux : * spécifications de la directive 98/37/CE (1998) et 2006/42/CE : du 29 décembre 2009 (utilisation de la norme harmo- nisée ISO 11806 (EN 31806)) * spécifications de la directive 2004/108/CE (utilisation de la norme harmonisée EN ISO 14982)
Page 66 1Remarques et dos de couverture 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-012666 Imprimé au Japon 0x0xxxx zzzz ES X750222-6407 © 2012...
Page 67 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORSENSE RM-510ES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET- ZUNGEN.
Page 68 Einfaches Trimmen mit dem Nylonfadenkopf .............. 17 Einfaches Trimmen mit Metallmesser................20 Wartung und Pflege ......................21 Wartungsrichtlinien ...................... 21 Wartung und Pflege ..................... 21 LAGERUNG......................... 29 Technische Daten......................30 Konformitätserklärung....................... 31 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......32...
Page 69: Sichere Verwendung Des Produkts
Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. Bewahren Sie die Anleitung stets an einem schnell zugänglichen Ort auf.
Page 70 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.
Page 71 Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
Page 72 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG" enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.
Page 73 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Sicherheitsaufkleber Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.
Page 74: Beschreibung
Beschreibung Beschreibung Schneidvorrichtung 3-Zahn-Messer zum Schneiden 10. Hinterer Handgriff Zum rückentragbaren von Gras, Gartenabfällen und Unkraut. Antriebsgerät hin angebrachter Handgriff. Schutzschild Schützt den Bediener vor Kontakt mit 11. Flexible Wellenbaugruppe Biegsames Rohr für die dem Schneidkopf und weggeschleuderten Objekten. Antriebswelle. Winkelgetriebe Ermöglicht es, den Winkel der 12.
Page 75: Bevor Sie Beginnen
Bevor Sie beginnen Bevor Sie beginnen Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. Motor Antriebswelle 1. Motor 9.
Page 76 Bevor Sie beginnen Flexible Wellenbaugruppe Der erste Schritt beim Zusammenbau besteht darin, die Antriebswellen (V) und (H) zu verbinden. Lösen Sie den Bolzen mit einem Sechskantschlüssel. Schieben Sie die Antriebswelle (H) mit dem Abstandshalter langsam und vollständig in die Hülse. - Die Hülse ist an der Antriebswelle (V) angebracht und befindet sich im Inneren des hinteren Griffs.
Page 77 Bevor Sie beginnen Die 2 Klemmen an der flexiblen Wellenbaugruppe müssen an geeigneten Stellen am Gaszug befestigt werden (im gleichen Abstand über die Länge der flexiblen Wellenbaugruppe). Klemme Gaszug Flexible Wellenbaugruppe Befestigung des Rundgriffs Befestigen Sie den vorderen Griff (A) und den Schutzhalter (B) lose am Antriebswellenrohr (C).
Page 78: Bereitstellen Des Kraftstoffs
Bevor Sie beginnen Montage des Messers WARNUNG Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. Achten Sie darauf, dass der Kraftstofftankdeckel fest verschlossen ist, wenn Sie das Produkt umdrehen, um das Trimmermesser auszutauschen.
Page 79 Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl. Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A).
Page 80: Bedienung Des Motors
Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln: Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte. Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. Vergewissern Sie sich, dass nirgendwo Kraftstoff austritt.
Page 81: Stoppen Des Motors
Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
Page 82 Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.
Page 83: Trimmen
Trimmen Halten Sie den hinteren Griff des Antriebswellenrohrs in der linken Hand, und hängen Sie sich das rechte Rückentragband über die rechte Schulter. Halten Sie den hinteren Griff des Antriebswellenrohrs in der rechten Hand, und hängen Sie sich das linke Rückentragband über die linke Schulter.
Page 84 Trimmen Trimmen Hierbei wird der Trimmer vorsichtig an das zu schneidende Material herangeführt. Stellen Sie den Fadenkopf etwas schräg, damit das Schneidgut von Ihnen weggeleitet wird. Arbeiten Sie sich beim Schneiden in Richtung eines Hindernisses (z. B. Zaun, Mauer oder Baum) in einem Winkel vor, bei dem sichergestellt ist, dass vom Hindernis abprallendes Schneidgut von Ihnen weggeleitet wird.
Page 85 Trimmen Nylonfadenkopf dreht sich gegen den Uhrzeigersinn. Das Fadenschneidmesser befindet sich links am Schutzschild. 1. Schneidgut 2. Auf dieser Seite schneiden Lassen Sie den Nylonfadenkopf nicht in zähes Unkraut, Bäume oder Zäune eindringen. Wenn der Nylonfaden in Maschendraht, Zäune oder dichtes Gestrüpp eindringt, kann es passieren, dass abgerissene Fadenstücke gegen den Bediener geschleudert werden.
Page 86: Einfaches Trimmen Mit Metallmesser
Trimmen Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist. Wenn der Schutzschild beschädigt oder gerissen ist, ersetzen Sie ihn durch einen neuen. Ersetzen Sie die Befestigungsmutter des Trimmermessers, wenn sie Verschleißspuren aufweist.
Page 87: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten: Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.
Page 88: Wartung Und Pflege
Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Schraube, und entfernen Sie die Luftfilterabdeckung (A). Entfernen Sie den Luftfilter (B) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft. Waschen Sie den Luftfilter nicht aus. Bauen Sie nun den Luftfilter wieder ein, und montieren Sie die Abdeckung.
Page 89 Wartung und Pflege Wartung des Kühlsystems WICHTIG Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt. Unter folgenden Umständen kann es zu Überhitzung und Kolbenfressern im Motor kommen: Die Luftzufuhröffnungen sind verstopft.
Page 90 Wartung und Pflege Zündfunken wirft) muss von Ihrem Händler durchgeführt werden. Schmieren der flexiblen Welle Die gesamte Oberfläche der Antriebswelle (H) muss immer gut geschmiert sein. Die Antriebswelle (H) ist ab Werk vorgeschmiert. Alle 18 Betriebsstunden muss deshalb ihre gesamte Oberfläche mit ca.
Page 91 Wartung und Pflege Einbau der Schneidvorrichtung mit Nylonfaden (Option) Es gibt zwei unterschiedliche Schutzschilde: der eine Schutzschild wird ausschließlich zur Verwendung des Nylonfadenkopfes, der andere ausschließlich zur Verwendung von Metallmessern angebracht. Wenn Sie mit dem Nylonfadenkopf arbeiten, verwenden Sie den Schutzschild für den Nylonfadenkopf Lösen Sie die Schraube (A) auf der rechten Seite der Halterung (B) komplett, um das Schutzschild verschieben zu...
Page 92 Wartung und Pflege Überprüfen Sie die Abdeckung und den Auslöseknopf auf Abnutzung. Wenn am unteren Bereich des Auslöseknopfs oder in der Nähe des Nylonfadenaustritts ein Spalt zu sehen ist, ersetzen Sie diese Teile umgehend durch neue. Prüfen Sie den Fadenkopf auf Bruch oder Absplitterung. Ersetzen Sie alle Teile, die gebrochen sind oder Absplitterungen aufweisen, umgehend durch neue.
Page 93 Wartung und Pflege Ziehen Sie den Faden aus dem Deckel. Lösen Sie (A) den Faden aus den entsprechenden Schlitzen der Fadenspule, und führen Sie ihn (B) durch die beiden Fadendurchführungen. Fügen Sie Deckel und Gehäuse zusammen. Ordnen Sie (C) die Fadenösen des Deckels über den Aussparungen in der Fadenspule an, und drücken Sie (D) die beiden Stifte des Gehäuses ganz in die Aussparungen der Fadenspule, bis sie fest in die Fenster einrasten.
Page 94 Wartung und Pflege Fehlerbehebung WICHTIG Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.
Page 95: Lagerung
Wartung und Pflege Hersteller: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN Autorisierter Repräsentant in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereingtes Königreich LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.
Page 96: Technische Daten
Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD- Norm (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl. Verhältnis 50 : 1 (2%) Kraftstoffverbrauch bei maximaler Motorleistung...
Page 97: Konformitätserklärung
JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORSENSE Marke: ECHO Typ: RM-510ES Folgendem entspricht: * Anforderungen der Richtlinie 98/37/EC (1998)und 2006/42/EC: vom 29. Dezember 2009 (Verwendung von harmonisierter Norm ISO 11806 (EN 31806)) * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982)
Page 98 Gewährleistungs- und Garantiebestimmungen für Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
Page 99 1Notizen und hintere Umschlagseite NOTIZEN X750-012666 X750222-6407 2012...
Page 100 NOTIZEN X750-012666 X750222-6407 2012...
Page 101 NOTIZEN X750-012666 X750222-6407 2012...
Page 102 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-012666 Gedruckt in Japan 0x0xxxx zzzz ES X750222-6407 © 2012...
Page 103 1Coperchio ITALIANO (Istruzioni originali) MANUALE PER L'OPERATORE DECESPUGLIATORE PORTATILE RM-510ES AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA- VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
Page 104 Contenuto Per un uso sicuro del prodotto .................... 3 Descrizione ......................... 8 Prima di iniziare ........................9 Contenuto della confezione ................... 9 Montaggio ........................9 Preparazione del carburante ..................13 Funzionamento del motore ....................14 Avviamento del motore ....................14 Arresto del motore .......................
Page 105: Per Un Uso Sicuro Del Prodotto
Per un uso sicuro del prodotto Per un uso sicuro del prodotto Informazioni importanti AVVERTENZA Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Informazioni sul manuale per l'operatore Questo manuale contiene informazioni necessarie per l'assemblaggio, il funzionamento e la manutenzione del pro- dotto.
Page 106 Per un uso sicuro del prodotto AVVERTENZA Vibrazioni e freddo Si ritiene che una condizione definita fenomeno di Raynaud, che colpisce le dita di alcune persone, sia causata dall'esposizione alle vibrazioni e al freddo. L'esposizione al freddo ed alle vibrazioni può causare formicolio e bru- ciore seguiti da pallore e intorpidimento delle dita.
Page 107 Per un uso sicuro del prodotto AVVERTENZA Area di lavoro e funzionamento Non utilizzare il prodotto: in condizioni di cattivo tempo. su pendii ripidi o in luoghi ove non vi siano punti di appoggio sicuri e quindi scivolosi. di notte o in luoghi bui con scarsa visibilità. Quando si utilizza il prodotto su un pendio delicato, lavorare seguendo i contorni del terreno.
Page 108 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Indossare protezioni per oc- Tenere gli astanti a una di- chi, orecchie e testa stanza di 15 m Indossare protezioni per i pie- Miscela di benzina e olio di e guanti...
Page 109 Per un uso sicuro del prodotto Decalcomania/e La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver compreso quanto riportato sulla decalcomania. Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.
Page 110: Descrizione
Descrizione Descrizione Accessorio di taglio Disco a 3 lame per il taglio di er- 10. Impugnatura posteriore L'impugnatura situata verso ba, erbacce e arbusti. l'alimentatore a zaino. Protezione Protegge l'utente dal contatto accidentale 11. Gruppo albero flessibile Tubo flessibile per l'albero di con la testina di taglio e con eventuali oggetti lanciati.
Page 111: Prima Di Iniziare
Prima di iniziare Prima di iniziare Contenuto della confezione Le seguenti parti sono state imballate separatamente nella scatola di imballaggio. Dopo aver aperto la confezione, controllare che siano presenti tutte le parti. In caso di parti mancanti o rotte, contattare il rivenditore. Motore Albero di funzionamento 1.
Page 112 Prima di iniziare Gruppo albero flessibile La prima fase del montaggio consiste nell'accoppiamento degli alberi di trasmissione (F) ed (R). Allentare il bullone con la chiave esagonale. Inserire gradualmente e fino in fondo l'albero di trasmissione (R) con il distanziale nella presa. - La presa è assemblata sull'albero di trasmissione (F) e situata dentro l'impugnatura posteriore.
Page 113 Prima di iniziare La lunghezza del cavo interno può essere regolata per ottene- re un corretto avviamento: aprire il coperchio (B) e riposiziona- re la flangia del cavo dell'acceleratore in una scanalatura adeguata, a destra o a sinistra. Coperchio (A) Lato motore Coperchio (B) Lato albero...
Page 114 Prima di iniziare Montaggio della protezione Montare la protezione (A) alla porzione di supporto della tra- smissione angolare e serrare i 4 bulloni (B). Montaggio della lama AVVERTENZA Indossare guanti protettivi durante l'uso della lama bordatore. Quando si sostituisce la lama bordatore durante un'operazione di taglio, accertarsi che il motore sia spento e che le lame si siano arrestate.
Page 115: Preparazione Del Carburante
Carburante Percentuale della miscela consigliata 50 : 1 (2 %) per olio standard ISO-L-EGD (ISO/CD 13738), grado JASO FC, FD ed ECHO Premium 50: 1. Non miscelare direttamente nel serbatoio carburante del mo- tore. Rifornimento carburante Non riempire mai il serbatoio del carburante (A) fino all'imboc- catura.
Page 116: Funzionamento Del Motore
Funzionamento del motore Funzionamento del motore Avviamento del motore AVVERTENZA Prestare particolare attenzione alle seguenti precauzioni quando si avvia il motore: Spostarsi di almeno 3 m dal luogo in cui si è ricaricato il serbatoio di carburante. Collocare il prodotto su una superficie piana e ben ventilata. Verificare che non vi siano perdite di carburante.
Page 117: Arresto Del Motore
Funzionamento del motore Portare la leva della valvola dell'aria (F) nella posizione (E) di "Avviamento a freddo". In alternativa, premere e rilasciare il bulbo di spurgo (H) fin- ché il carburante non viene risucchiato al suo interno. Dopo aver verificato che l'area circostante è sicura, mante- nere fermo il bordatore/decespugliatore con una mano vici- na al motore, come mostrato in figura, e con l'altra mano tirare ripetutamente la funicella (I).
Page 118 Operazioni di taglio Operazioni di taglio PERICOLO Spegnere sempre il motore quando l'accessorio di taglio si inceppa. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può causare gravi lesioni. Non utilizzare il prodotto senza protezione. Qualsiasi oggetto che rimbalza dall'accessorio di taglio può provocare un incidente o lesioni gravi. L'area nel raggio di 15 m dal prodotto deve essere considerata zona pe- ricolosa.
Page 119: Operazioni Di Taglio
Operazioni di taglio Sorreggere l'impugnatura posteriore del tubo dell'albero nel- la mano sinistra e appendere la fascia destra dello zaino sul- la spalla destra. Sorreggere l'impugnatura posteriore del tubo dell'albero nel- la mano destra e appendere la fascia sinistra dello zaino sul- la spalla sinistra.
Page 120 Operazioni di taglio Taglio Consiste nell'inserimento attento del decespugliatore nel ma- teriale da tagliare. Inclinare leggermente la testa per indirizza- re i detriti lontano dal corpo. Se il taglio viene eseguito fino a una barriera, quale una recinzione, un muro o un albero, avvi- cinarsi da un’angolazione tale per cui i detriti che rimbalzano dall'ostacolo non vengano contro l'utente.
Page 121: Funzionamento Base Del Taglio Con Disco Metallico
Operazioni di taglio Non spingere il filo tra erbacce robuste, alberi o reti metalliche. Quando si spinge il filo in reti zincate leggere o recinzioni in tessuto metallico o fitta vegetazione, l’utente rischia di venire colpito dalle estremità spezzate del filo. Il metodo corretto con- siste nel tagliare fino a un ostacolo come quelli gia accennati, senza mai permettere che il filo entri o penetri nell’ostacolo.
Page 122 Operazioni di taglio Falciatura dell'erba Viene eseguita facendo oscillare l'accessorio di taglio in guisa di arco sul piano orizzontale. Consente di ripulire in tempi brevi erba ed erbacce. La falciatura non è indicata per tagliare er- bacce resistenti o di grosso diametro oppure vegetazione le- gnosa.
Page 123: Manutenzione E Cura
Manutenzione e cura Manutenzione e cura AVVERTENZA Osservare le seguenti precauzioni durante il controllo e la manutenzione del prodotto dopo l'uso: Spegnere il motore ed eseguire il controllo o la manutenzione del prodotto solo dopo che il motore si è raffreddato. Interventi a motore caldo potrebbero causare ustioni.
Page 124: Manutenzione E Cura
Manutenzione e cura Pulizia del filtro dell'aria Chiudere la valvola dell'aria. Allentare la vite e rimuovere il co- perchio del filtro dell'aria (A). Rimuovere il filtro dell'aria (B) (situato all'interno del coperchio del filtro dell'aria). Rimuovere lo sporco dal filtro con una spazzola o pulire con aria compressa.
Page 125 Manutenzione e cura Manutenzione dell'impianto di raffreddamento IMPORTANTE Per mantenere la giusta temperatura di esercizio del motore, l'aria di raffreddamento deve passare liberamente at- traverso le alette del cilindro. Questo flusso d'aria allontana dal motore il calore generato dalla combustione. Il sur- riscaldamento e il grippaggio del motore possono verificarsi quando: Le prese d'aria sono bloccate e impediscono all'aria di raffreddamento di raggiungere il cilindro, Polvere ed erba si accumulano all'esterno del cilindro.
Page 126 Manutenzione e cura Lubrificazione dell'albero flessibile Ingrassare adeguatamente tutta la superficie dell'albero di tra- smissione (R) sistematicamente. Al momento della consegna dalla fabbrica, l'albero è ingrassa- to, pertanto ingrassare uniformemente tutta la superficie dell'albero di trasmissione (R) con circa 10 ml ogni 18 ore. I punti principali necessari per lo smontaggio e il successivo montaggio sono i seguenti: - Spingendo fino in fondo il perno di bloccaggio del motore, estrarre il gruppo dell'albero flessibi-...
Page 127 Manutenzione e cura Montaggio della fresa a filo di nylon (opzione) Esistono due tipi di protezioni: nella fattispecie, una viene uti- lizzata esclusivamente per la testina a filo di nylon e l'altra esclusivamente per il disco metallico. Per la testina a filo di nylon, utilizzare la protezione apposita.
Page 128 Manutenzione e cura Accertarsi che il coperchio del pomello di battuta non sia usurato. Se è evidente la presenza di una fessura all'interno del pomello di battuta o all'interno del coperchio nelle vici- nanze dell'apertura dove esce il filo, sostituirli se consumati. Accertarsi che non vi siano incrinature o schegge nella testi- na.
Page 129 Manutenzione e cura Estrarre il filo dall'alloggiamento. (A) Tirate fuori il filo dalla "rispettiva feritoia per il provvisorio bloccaggio del filo" e (B) fatela passare attraverso "la scanalatura del rispettivo oc- chiello" Assemblare coperchio e alloggiamento. (C) Allineate la "scanalatura livello usura" con la "scanalatura dell'occhiello", (D) spingete in dentro i cricchetti del corpo testina nelle loro rispettive finestre fino a farli scattare.
Page 130 Manutenzione e cura Problemi tecnici IMPORTANTE Per i pezzi di ricambio e gli articoli di consumo, utilizzare solo parti originali, prodotti e componenti raccomandati. L'utilizzo di ricambi di altri produttori o componenti non raccomandati potrebbe provocare guasti. Problema Diagnosi Causa Soluzione Il motore non si av- Non c'è...
Page 131: Rimessaggio
Manutenzione e cura Produttore: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, GIAPPONE Rappresentante autorizzato in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Regno Unito Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA Non conservare l'attrezzo in luoghi chiusi saturi di vapori di carburante o in prossimità...
Page 132: Caratteristiche Tecniche
10%. Olio Olio per motore a due tempi raffreddato ad aria. Olio certificato ISO-L-EGD (ISO/CD 13738), JASO FC, FD ed ECHO Premium 50 : 1. Rapporto 50 : 1 (2%) Consumo carburante alla massima potenza del motore 1,15 L/h Consumo specifico di carburante alla massima potenza del motore 476 g/(kW•h)
Page 133: Dichiarazione Di Conformità
GIAPPONE dichiara che la nuova macchina di seguito descritta: DECESPUGLIATORE PORTATILE Marchio: ECHO Tipo: RM-510ES è conforme a: * i requisiti richiesti dalla Direttiva 98/37/CE (1998)e 2006/42/CE: dal 29 dicembre 2009 (uso della norma armonizzata ISO 11806 (EN 31806)) * i requisiti richiesti dalla Direttiva 2004/108/CE (uso della norma armonizzata EN ISO 14982)
Page 134 1Note e quarta di copertina 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-012666 Stampato in Giappone 0x0xxxx zzzz ES X750222-6407 © 2012...
Page 135 1Tapa ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES DESBROZADORA PORTÁTIL RM-510ES ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.
Page 136 Contenido Para una utilización segura del producto................3 Descripción ......................... 8 Antes de comenzar ......................9 Lista de piezas....................... 9 Montaje .......................... 9 Preparación del combustible ..................13 Funcionamiento del motor ....................14 Arranque del motor ...................... 14 Parada del motor ......................15 Funcionamiento del recorte de bordes ................
Page 137: Para Una Utilización Segura Del Producto
Para una utilización segura del producto Para una utilización segura del producto Información importante ADVERTENCIA Asegúrese de leer el manual de instrucciones antes de utilizar el producto. Acerca del manual de instrucciones Este manual proporciona la información necesaria para el montaje, funcionamiento y mantenimiento de esta máq- uina.
Page 138 Para una utilización segura del producto ADVERTENCIA Las vibraciones y el frío Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si está expuesto a vibraciones y frío. La exposición a las vibraciones y al frío puede causar el cosquilleo y quemazón de los dedos, seguidos de pérdida de color y sensación de dedos dormidos.
Page 139 Para una utilización segura del producto ADVERTENCIA Condiciones de uso y de funcionamiento No utilice el producto: en condiciones meteorológicas adversas. sobre pendientes inclinadas o en lugares en los que no exista un apoyo firme para los pies y el terreno sea res- baladizo.
Page 140 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo Utilice siempre protección Mantener a los transeúntes a para los ojos, oídos y cabeza. una distancia de 15 m.
Page 141 Para una utilización segura del producto Adhesivo(s) de seguridad Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de compren- der el significado del adhesivo antes de utilizar el producto. Si el adhesivo se ha deteriorado debido al desgaste, está dañado o se ha despegado y perdido, adquiera un adhesivo de re- puesto en su distribuidor y colóquelo en la ubicación mostrada en las ilustraciones que aparecen a continuación.
Page 142: Descripción
Descripción Descripción Accesorio de corte Cuchilla de 3 cortadores para cor- 10. Asidero trasero Asidero situado hacia la unidad de po- tar césped, desechos de jardín y malas hierbas. tencia de la mochila. Escudo Dispositivo para proteger al usuario de un con- 11.
Page 143: Antes De Comenzar
Antes de comenzar Antes de comenzar Lista de piezas En la caja de embalaje están empaquetadas de forma separada las siguientes piezas. Cuando haya desempaquetado la caja, compruebe que contenga las siguientes piezas. Póngase en contacto con su distribuidor si falta alguna o está rota. Motor Eje de funcionamiento 1.
Page 144 Antes de comenzar Conjunto de eje flexible La primera fase del montaje es el acoplamiento al eje de trans- misión de potencia (D) y (T). Afloje el perno con la llave hexagonal. Inserte el eje de transmisión de potencia (T) con el separador en la toma, gradual y completamente.
Page 145 Antes de comenzar La longitud del cable interior puede ajustarse y lograr un tirón adecuado, para ello abra la tapa (B) y recoloque la brida del cable del acelerador en una de las ranuras a la izquierda o la derecha. Tapa (A) Lado del motor Tapa (B)
Page 146 Antes de comenzar Instalación del escudo Instale el escudo (A) en la parte de montaje de la transmi- sión en ángulo y apriete los 4 pernos (B). Instalación de la cuchilla ADVERTENCIA Utilice guantes de alta resistencia cuando trabaje con la cuchilla del cortabordes. Cuando sustituya la cuchilla del cortabordes durante un trabajo de corte, asegúrese de que el motor esté...
Page 147: Preparación Del Combustible
Combustible Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L- EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1. No haga la mezcla directamente en el depósito de combusti- ble del motor.
Page 148: Funcionamiento Del Motor
Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Tenga especial cuidado de seguir las siguientes precauciones cuando arranque el motor: Muévase por lo menos 3m del lugar en donde ha repostado. Coloque el producto en un lugar plano y bien ventilado. Compruebe que no haya fugas de combustible.
Page 149: Parada Del Motor
Funcionamiento del motor Mueva la palanca del estrangulador (F) a la posición de "Arranque en frío" (E). Pulse y libere alternativamente el cebador (H) hasta que succione combustible. Comprobando que el área que tiene alrededor sea segura, mantenga la posición más cercana al motor firmemente tal como se muestra en la ilustración y tire varias veces del pu- ño del arranque (I).
Page 150: Funcionamiento Del Recorte De Bordes
Funcionamiento del recorte de bordes Funcionamiento del recorte de bordes PELIGRO Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas. No trabaje con el producto sin el escudo protector en su lugar.
Page 151: Funcionamiento Básico Del Recorte De Bordes Con El Cabezal De Corte De Hilo De Nylon17
Funcionamiento del recorte de bordes Sujete el asidero posterior del tubo del eje con la mano iz- quierda y cuelgue la banda derecha de la mochila en el hom- bro derecho. Sujete el asidero posterior del tubo del eje con la mano de- recha y cuelgue la banda izquierda de la mochila en el hom- bro izquierdo.
Page 152 Funcionamiento del recorte de bordes Recorte de bordes contra barrera Se trata de acercar el cortador cuidadosamente hacia el ma- terial que desee cortar. Incline el cabezal ligeramente para alejar de Ud. los desechos. Si recorta contra una pared, valla o arbol, acerquese desde un angulo desde el que los dese- chos lanzados por el equipo se alejen de Ud.
Page 153 Funcionamiento del recorte de bordes No lleve el hilo hacia plantas fuertes, árboles o vallas de metal o alambre. Si lleva el hilo hacia alambradas de corral, cercado eslabona- do o arbustos grandes, puede que se rompan los extremos del hilo y que salgan proyectados hacia el usuario.
Page 154: Funcionamiento Básico Del Recorte De Bordes Con La Cuchilla Metálica
Funcionamiento del recorte de bordes Funcionamiento básico del recorte de bordes con la cuchilla metálica ADVERTENCIA Cuando recorte bordes, tenga en cuenta las siguientes instrucciones. Compruebe y asegúrese de que la cuchilla del cortabordes está bien apretada en su sitio. Sustituya el escudo si está...
Page 155: Mantenimiento Y Cuidados
Mantenimiento y cuidados Mantenimiento y cuidados ADVERTENCIA Cuando compruebe o realice el mantenimiento del producto después del uso, tenga en cuenta las siguientes precau- ciones: Apague el motor y no intente realizar ninguna comprobación ni mantenimiento del producto hasta que el motor se haya enfriado.
Page 156: Mantenimiento Y Cuidados
Mantenimiento y cuidados Limpieza del filtro de aire Cierre el estrangulador. Afloje el tornillo y saque la tapa del fil- tro de aire (A). Saque el filtro de aire (B) (el filtro de aire está ubicado dentro de la tapa del filtrador de aire). Limpie la suciedad del filtro cepillándolo o límpielo con aire comprimido.
Page 157 Mantenimiento y cuidados Mantenimiento del sistema de enfriamiento IMPORTANTE Para mantener la temperatura adecuada de funcionamiento del motor, el aire de enfriamiento debe pasar libremente a través del área de aletas del cilindro. Este flujo de aire disipa el calor de combustión del motor. Puede tener lugar un sobrecalentamiento y agarrotamiento del motor cuando: Las entradas de aire estén bloqueadas, impidiendo que el aire de enfriamiento alcance el cilindro, Se hayan acumulado polvo y hierbas en el lado exterior del cilindro.
Page 158 Mantenimiento y cuidados do chispas) debe ser realizada por su distribuidor. Lubricación del eje flexible Toda la superficie del eje de transmisión de potencia (D) debe estar siempre debidamente engrasada. En el momento de la salida de fábrica, el eje se encuentra en- grasado, de forma que debe engrasar homogéneamente la superficie del eje de transmisión de potencia (D) aproximada- mente con 10 ml cada 18 horas.
Page 159 Mantenimiento y cuidados Instalación del cortador del hilo de nylon (opcional) Hay dos tipos de escudos: a saber, uno que se usa exclusiva- mente para el hilo de nylon y otro que se usa exclusivamente para la cuchilla metálica. Cuando utilice un cabezal de corte de hilo de nylon, utilice el escudo para cabezal de corte de hilo de nylon.
Page 160 Mantenimiento y cuidados Inspeccione la tapa y el botón por si estuvieran desgasta- dos. Cuando aparezca la ranura en la parte inferior del botón o cuando la ranura que aparece sobre la tapa inferior cierre la salida del hilo de nylon, sustitúyalas por piezas nuevas sin falta.
Page 161 Mantenimiento y cuidados Saque el hilo del alojamiento. (A) Extraiga el hilo de su "ra- nura respectiva de retención provisional de hilo" y (B) páselo a través de la "ranura del ojal respectivo". Junte y encaje la tapa y la caja. (C) Alinee las "marcas de ranura para vida útil"...
Page 162 Mantenimiento y cuidados Tabla de localización de averías IMPORTANTE Para piezas de repuesto y consumibles, utilice sólo piezas auténticas y productos y componentes indicados. La utilización de piezas de otros fabricantes o de componentes no indicados pueden derivar en un fallo de funcionamiento. Problema Diagnóstico Causa...
Page 163: Almacenamiento
Mantenimiento y cuidados Fabricante: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPÓN Representante autorizado en Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Reino Unido Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas.
Page 164: Características Técnicas
10% de alcohol etílico. Aceite Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO FC, FD y ECHO Premium 50 : 1. Proporción 50 : 1 (2%) Consumo de combustible a máxima potencia del motor 1,15 L/h Consumo de combustible específico a máxima potencia del motor...
Page 165: Declaración De Conformidad
DESBROZADORA PORTÁTIL Marca: ECHO Tipo: RM-510ES cumple con: * los requisitos de la directiva 98/37/CE (1998)y 2006/42/CE: del 29 de diciembre de 2009 (uso de la norma armoni- zada ISO 11806 (EN 31806)) * los requisitos de la directiva 2004/108/CE (aplicación de la norma armonizada EN ISO 14982)
Page 166 1Notas y contraportada 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-012666 Impreso en Japón 0x0xxxx zzzz ES X750222-6407 © 2012...
