Mesures de continuité
1.
Insérez le fil d'essai noir dans la borne négative COM et le fil d'essai rouge dans la borne
positive.
2.
Positionnez le commutateur de fonctions sur
3.
Appuyez sur le bouton MODE pour sélectionner le mode Continuity (Continuité).
Recherchez l'icône Continuity
4.
Mettez en contact les embouts des sondes d'essai avec tout ou partie du circuit testé.
Référez‐vous à l'illustration Fig‐7 dans la section « Fonctionnement ».
5.
Un signal sonore retentit si la résistance est inférieure à 10 Ω.
Mesures de capacité
AVERTISSEMENT : Afin de prévenir tout risque d'électrocution, coupez l'alimentation de l'unité
testée et déchargez tous les condensateurs avant d'effectuer toute mesure de la résistance.
Ne réalisez pas ces tests sur des circuits ou des appareils dotés de 60 V DC ou de 30 V AC.
1.
Positionnez le commutateur de fonctions sur
Insérez la fiche banane du fils d'essai noir dans la prise négative
2.
COM et la fiche banane du fils d'essai rouge dans la prise
sitive.
3.
Appuyez sur le bouton MODE pour sélectionner le symbole d'
unité de mesure F.
4.
Mettez en contact les embouts des sondes d'essai avec la part
ie testée.
5.
Utilisez le bouton REL (modèle MA61) ou le bouton ZERO (mo
dèle MA63) en particulier pour les mesures de capacité faible i
nférieures à 1 µF en mode Relative.
6.
Lisez la valeur de capacité affichée sur l'écran.
7.
L'écran indique le point décimal et la valeur corrects.
Remarque : Dans le cas de valeurs de capacité élevées, plusieurs
minutes peuvent s'écouler avant que la lecture finale ne se stabilise.
800.561.8187
www.
.
)
)
)
) sur l'écran
.
)
)
capacité.
11
.com
po

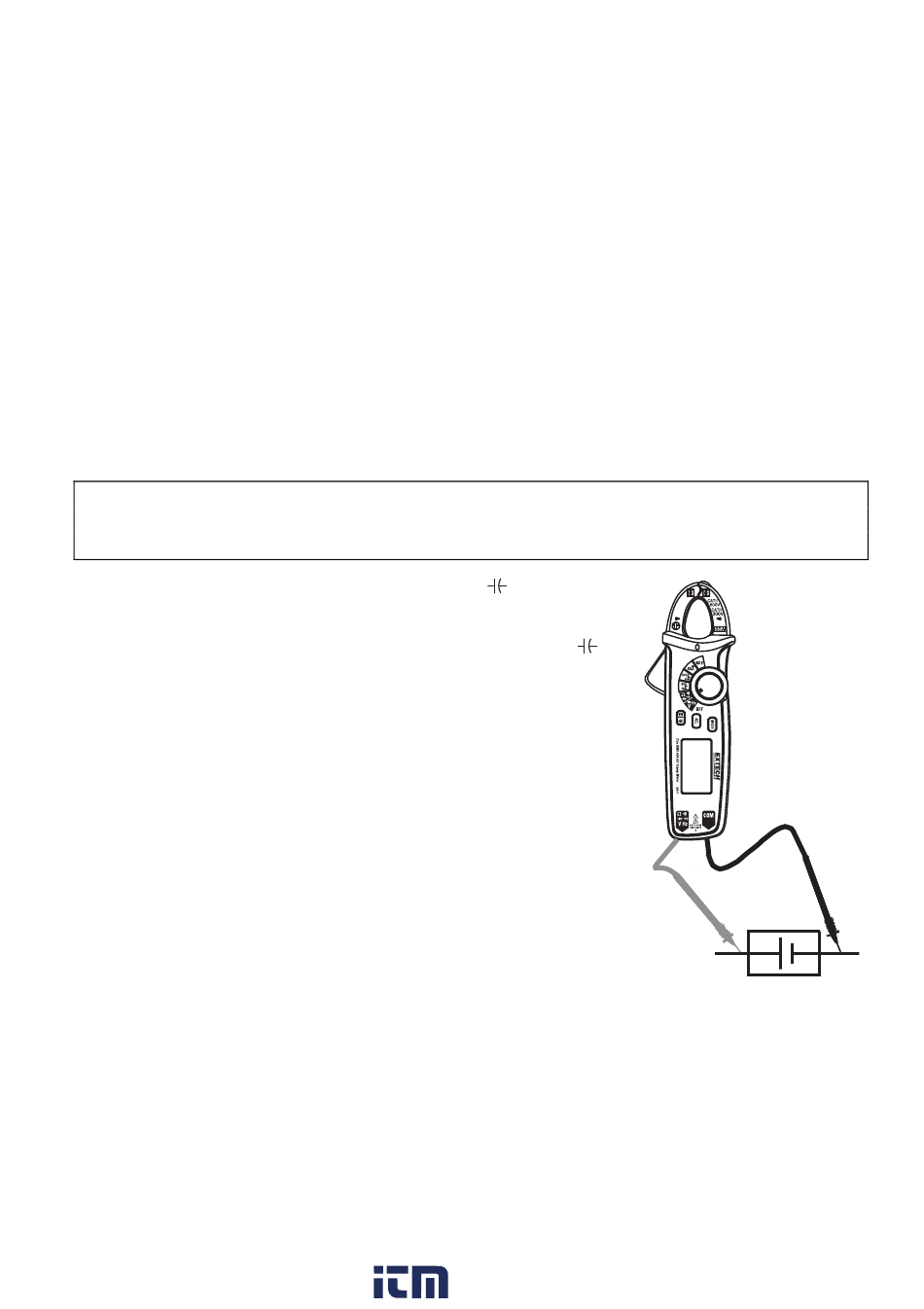

FIG‐8 MESURE DE CAPACITÉ
