Test de diodes
1.
Insérez la fiche banane du fils d'essai noir dans la prise négative COM et la fiche banane
du fils d'essai rouge dans la prise positive
Positionnez le commutateur de fonctions sur
2.
sélectionner la fonction de diode si nécessaire (en mode de
test de diode, les symboles de diode et de tension s'affichent
sur l'écran LCD).
3.
Mettez en contact les embouts des sondes d'essai avec la
diode ou sur la jonction de semi‐conducteur testée. Notez la
lecture de l'appareil
4.
Inversez la polarité des fils d'essai en inversant les fils rouges
et noirs. Notez cette lecture
5.
La diode ou la jointure peuvent être évaluées comme suit :
L
(généralement entre 0,400 et 0,900 V) et l'autre affiche
OL.
Si les deux lectures affichent OL, cela signifie que le
dispositif est ouvert.
4.
Si les deux lectures sont très faibles ou de « 0 », cela signifie
que le dispositif est court‐circuité.
800.561.8187
a diode est bonne si une lecture affiche une valeur
www.
.
.
Utilisez le bouton MODE pour
12
.com

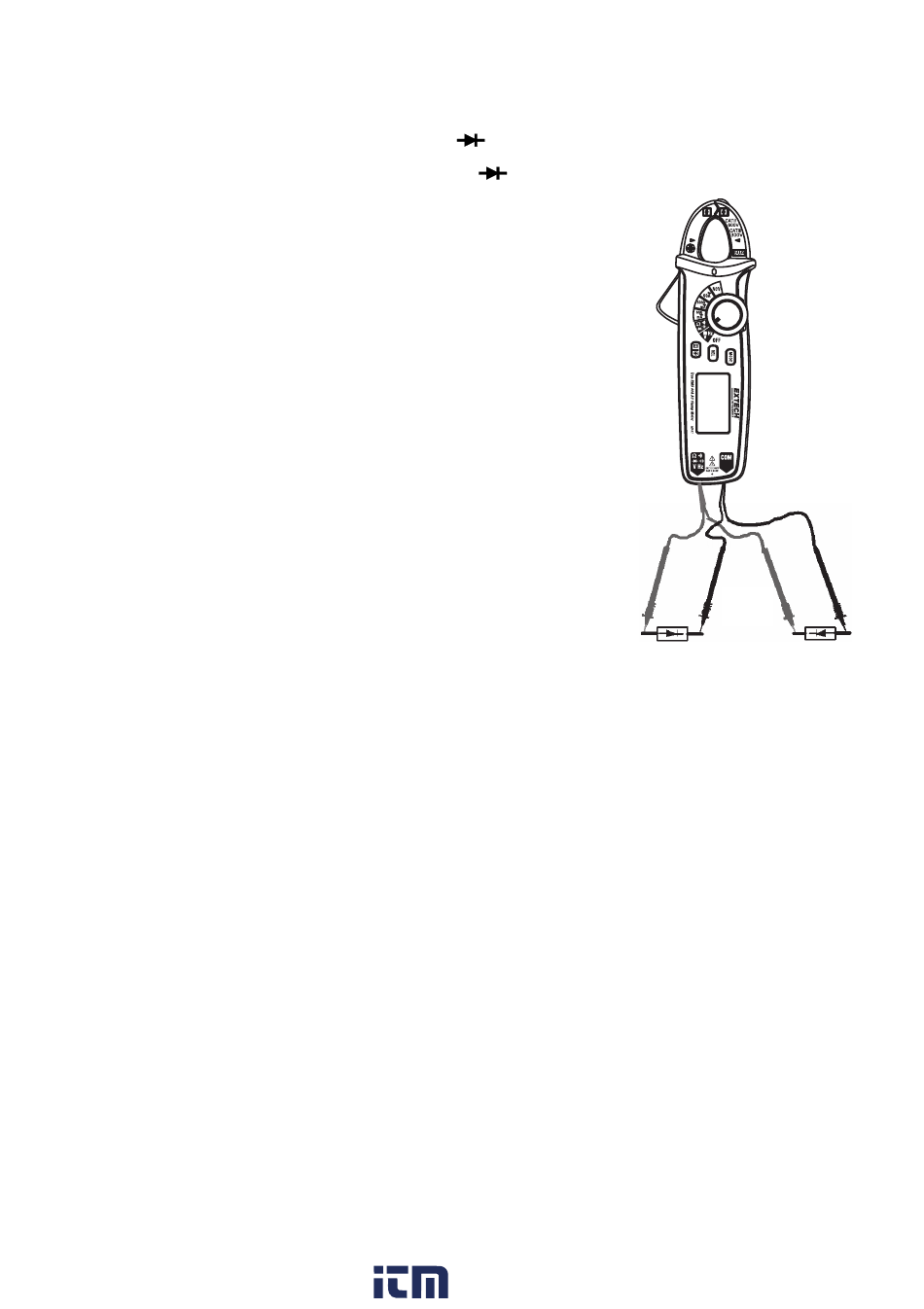

FIG‐9 TEST DE DIODES
