Mesures de température
1.
Placer le commutateur de fonctions sur la position TEMP.
2.

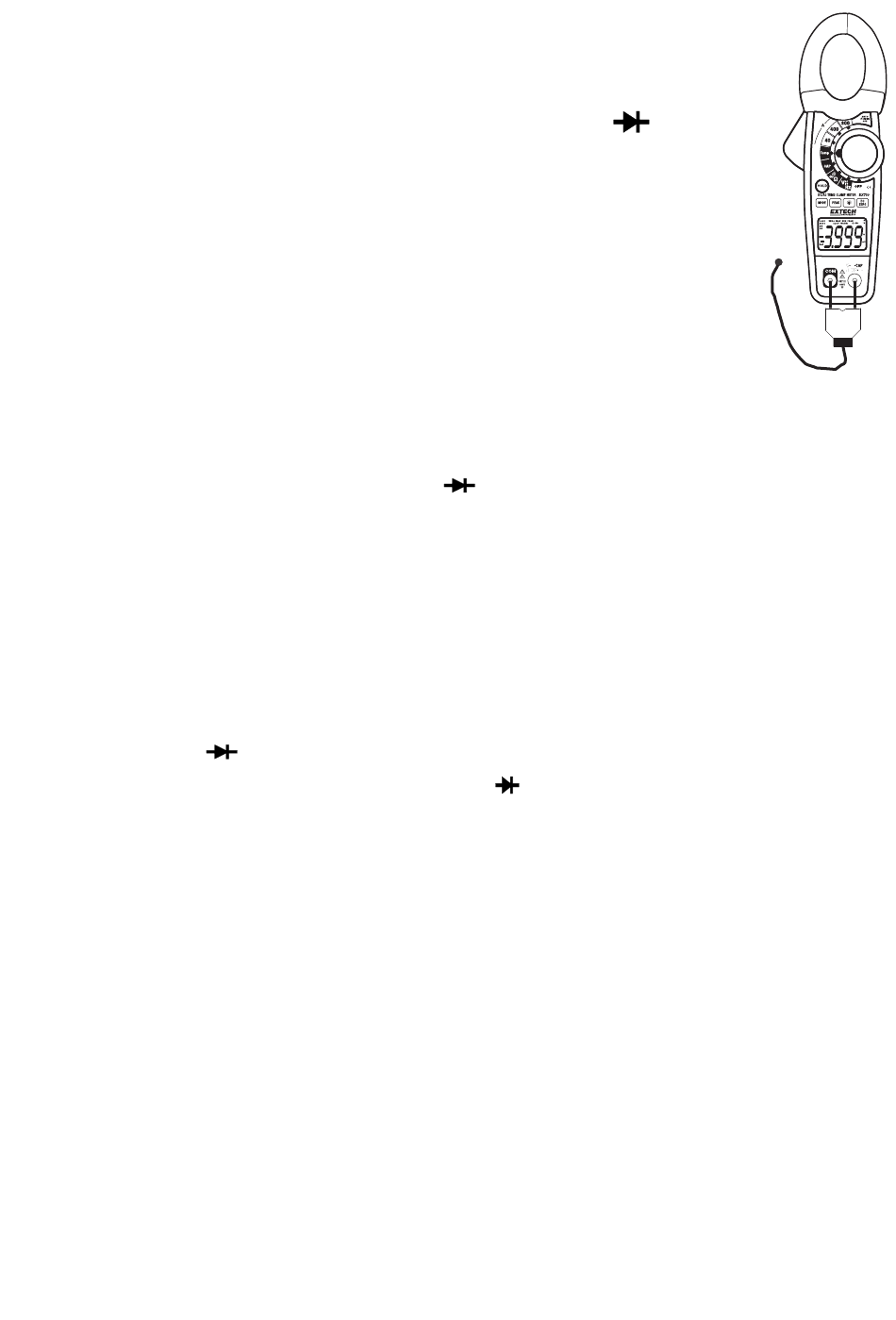

Insérer la tête de la sonde thermométrique dans le connecteur femelle négatif
COM et dans le connecteur femelle positif V·Ω·CAP·TEMP·Hz·
compte de la polarité.
3.
Placer la tête de la sonde thermométrique sur le dispositif à tester. Continuer
de toucher la partie testée avec la sonde jusqu'à ce que la lecture soit stable
sur l'écran.
4.
Lire les températures sur l'écran. La lecture digitale indiquera un signe décimal
et une valeur décimale corrects.
5.
Utiliser le bouton MODE pour sélectionner
Avertissement: Veiller à enlever la sonde thermoélectrique avant de passer à des
nouvelles mesures afin d'éviter l'électrocution.
Mesures de continuité
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble de mesure rouge,
dans la borne positive V· Ω CAP·TEMP Hz·
2.
Placer le commutateur de fonctions sur la position
3.
Utiliser le bouton MODE pour sélectionner la continuité "
bouton MODE est pressé.
4.
Placer les pointes de sonde au travers du circuit ou de l'élément testé.
5.
Si la résistance est < 40, l'appareil émettra un son
Test de Diodes
1.
Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif COM et
le câble de mesure rouge de la fiche banane dans le connecteur femelle positif V· Ω
CAP·TEMP Hz·
2.
Tourner le commutateur de fonctions en position
la fonction de diode si nécessaire (Le symbole de diode apparaîtra sur l'écran LCD si
l'appareil est en mode Diode)
3.
Placer les pointes de sonde sur la diode ou sur la jonction testée. Noter le relevé de compteur.
4.
Inverser la polarité du câble de mesure en inversant les connexions rouges et noires. Noter ce
relevé.
5.
La diode ou la jonction peuvent être évaluées comme suit
Si un relevé affiche une valeur (typiquement de 0.400V à 0.900V) et l'autre relevé
affiche OL, la diode est bonne
Si les deux relevés affichent OL, le dispositif est ouvert.
Si les deux relevés sont très petits ou '0', le dispositif est raccourci
o
o
F ou
C.
)
)
)
. L'icône sur l'écran changera si le
)"
)
)
. Utiliser le bouton MODE pour sélectionner
7
, en tenant
EX720-fr-FR_v3.4 4/15
