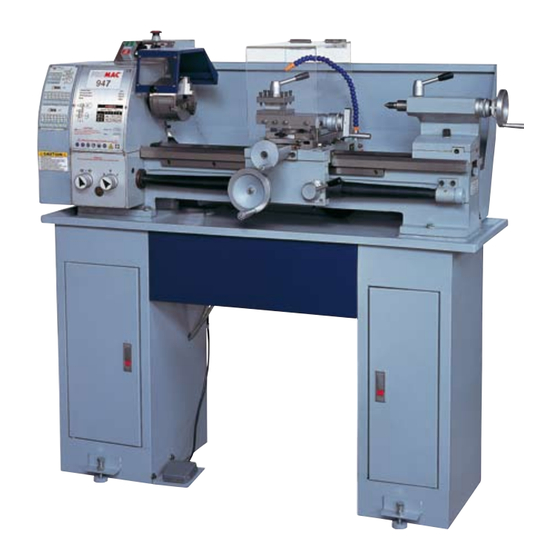

Tour à métaux
Masquer les pouces Voir aussi pour 947:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

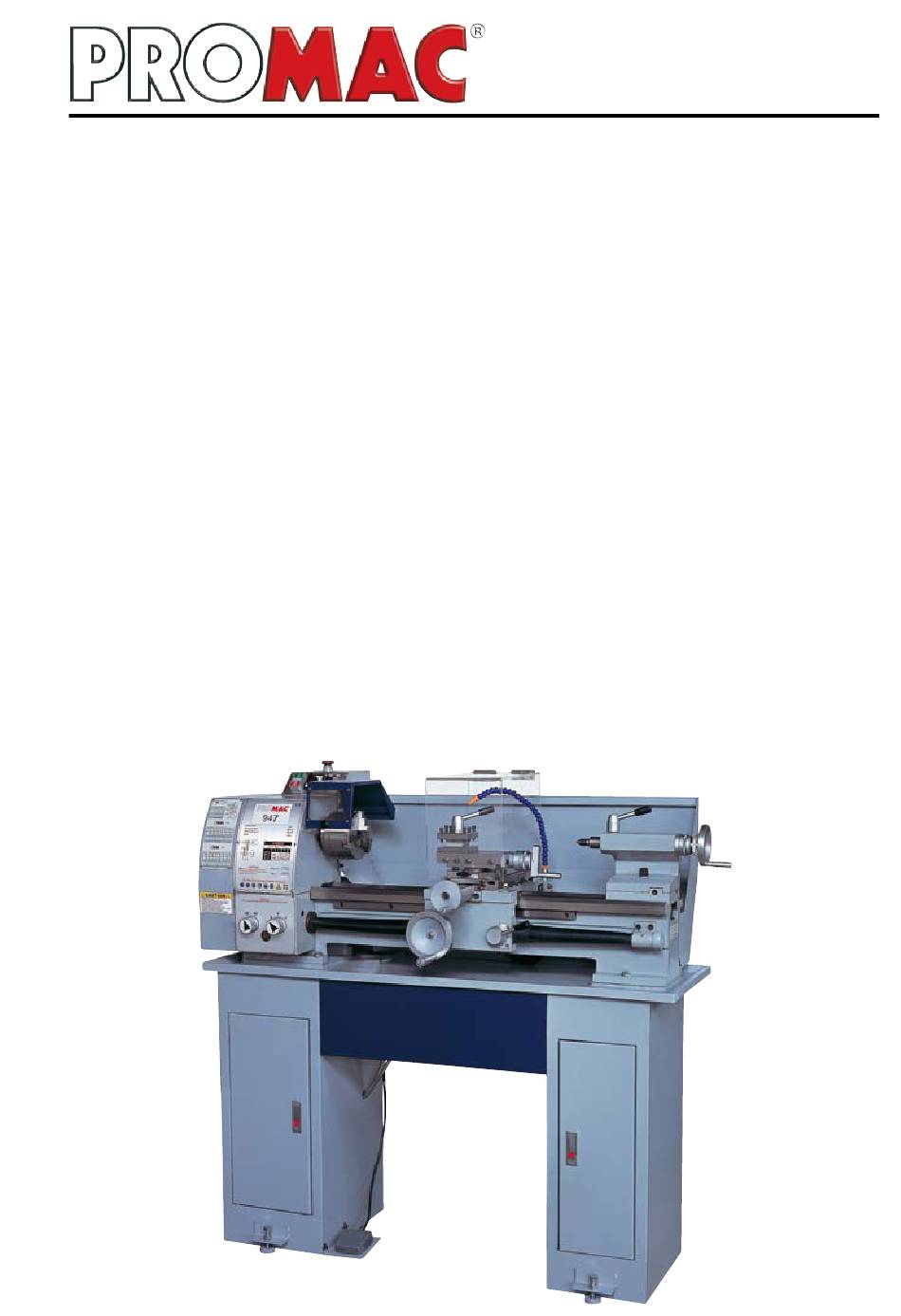

www.promac.ch / www.promac.fr
BD301 / 2007.04
Metalldrehbank / Tour à métaux
947
Bedienungsanleitung
Mode d'emploi
Inhaltsverzeichnis
Index

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 947

Sommaire des Matières pour Promac 947

  • Page 1 / www.promac.fr BD301 / 2007.04 Metalldrehbank / Tour à métaux Bedienungsanleitung Mode d'emploi Inhaltsverzeichnis Index...

  • Page 2: Ce-Konformitätserklärung

    CE - KONFORMITÄTSERKLÄRUNG TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsi- en, R.O.C. CE - KONFORMITÄTSERKLÄRUNG gemäß - Maschinenrichtlinien 98/37/EEC - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC TOOLTEK LTD. erklärt hiermit, dass die folgenden Maschine: Sofern diese gemäß...

  • Page 3: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinen- typische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.

  • Page 4: Transport Der Maschine

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN 13. Werkstücke festklemmen. Zum Halten des Werkstücks immer eine geeignete Spannvorrichtung verwenden. 14. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass der sichere Stand gewährleistet ist. 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen der Werkzeuge scharf und sauber für die optimale Leistung halten.
  • Page 5 MASCHINENBESCHRIEB ALLGEMEINER AUFBAU DER DREHMASCHINE Wechselräder Abdeckung 16. Reitstockspindel Ein-/Ausschalter 17. Reitstock-Klemmschraube Typenschild mit Einstelltabellen 18. Reitstock-Einstellskala Drehrichtungs-Wahlschalter 19. Reitstock-Vorschubrad Not-/Ausschalter 20. Reitstock-Klemmhebel Pumpenschalter 21. Schlittenspäneschutz Späneschutz Drehfutter 22. Spänewanne Dreibackenfutter 23. Rechter Standfuss Hauptschlitten-Vorschubrad 24. Verschraubung 10. Querschlitten-Vorschubrad 25. Linker Standfuss 11.

  • Page 6: Technische Daten

    TECHNISCHE DATEN NENNMASS Drehdurchmesser über Bett ........280mm Drehdurchmesser über Querschlitten ....170mm Spitzenhöhe ............140mm Spitzenweite ............700mm MASCHINENBETT Bettbreite ..............180mm Bettlänge ..............950mm SPINDEL Spindelkopffassung ..........38mm Spindelinnendurchmesser ........26mm Innenkonus .............MK4 Geschwindigkeitsstufen ........6 Geschwindigkeiten ..........150-2'000Upm WERKZEUGSCHLITTEN Verstellweg Querschlitten ........140mm Verstellweg Oberschlitten ........58mm max. Größe des Schneidwerkzeugs .....14mm REITSTOCK Pinolenhub .............85mm Pinolen-Innenkonus ..........MK2...

  • Page 7: Lieferumfang

    Die Wechselräder Abdeckung entfernen. Alle Teile reinigen und die Wechselräder mit dem Gleit- bahnöl PROMAC 100385 ölen. Mit den PROMAC Drehmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Ma- schinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet.
  • Page 8 MASCHINENBESCHRIEB Maschinenbett (Fig.3) Das Maschinenbett besteht aus hochwertigem Guss, welcher Dank den Verstrebungen und starken Wangen ein vibrationsarmes Drehen er- möglicht. Auf der linken Seite des Maschinebettes ist der Spindelstock mit den Antriebseinheiten aufgebaut. Die beidseitig V-förmigen Wangen sind gehärtet und geschliffen.
  • Page 9 MASCHINENBESCHRIEB Schlittengetriebe Fig.7) Das Schlittengetriebe ist auf dem Maschinenbett montiert. Für den Betrieb mit automatischem Vorschub, wird dieses durch Zuschaltung der Schlossmutter mit der Leitspindel verbunden. Die Schlossmutter kann eingestellt werden. Über die Zahnstange kann der Schlitten mit dem Vorschubrad schnell manuell verstellt werden. Leitspindel (Fig.8) Die Leispindel ist längs des Maschinenbetts mon- tiert.

  • Page 10: Bedienung

    BEDIENUNG 1. Drehrichtungs- Wahlschalter (Fig. 11, B) Die gewünschte Drehrichtung wird über diesen Schalter gewählt. 2. Ein-/Ausschalter (Fig. 11, A) Die Maschine wird durch Drücken der grünen Starttaste gestartet. Ausschalter der Maschine erfolgt über das Drü- cken der roten Stoptaste. 3.
  • Page 11 BEDIENUNG 9. Hauptschlitten Vorschub (Fig. 15, A) Mit dem Handrad (A) wird der Hauptschlitten Vor- und Rückwärts bewegt. Bei automatischem Vor- schub wird das Handrad ausgeklinkt. 10. Automatischer Schlittenvorschub (Fig. 15, B) Mit dem Schalthebel (B) wird der Hauptschlitten mit der Leitspindel verbunden. 11.
  • Page 12 BEDIENUNG Drehfutter De-/ Montage (Fig. 17) Die 3 Schrauben (Fig. 17, A) lösen und entfernen. Das Drehfutter mit dem Flansch von der Drehspin- del nehmen. Die Montage erfolgt in umgekehrter Reihenfolge. HINWEIS. Unbedingt auf größte Sauberkeit der Spindelnase und Drehfutteraufnahme achten! Wechselhalter Einstellungen (Fig.
  • Page 13 BEDIENUNG Drehen mit manuellem Vorschub (Fig. 21) Der Hauptschlitten, Querschlitten und Oberschlit- ten kann mit den Vorschubrädern manuell ver- stellt werden. Drehen mit automatischem Vorschub (Fig. 22) Mit den Drehgriffen (A) kann die Vorschub- richtung und die Vorschubgeschwindigkeit eingestellt werden. Die Einstellungen für den Vorschub oder das Gewindeschneiden werden gemäß...
  • Page 14 VORSCHUB- und GEWINDESCHNEIDE TABELLEN nicht sichbar...
  • Page 15 DREHARTEN Längsdrehen (Fig. 25) Beim Längsdrehen schneidet der Drehmeißel längs dem Werkstück entlang. Der Vorschub wird mit dem Haupt- oder Oberschlitten manuell oder mit dem automatischem Vorschub des Haupt- schlitten getätigt. Die Schnitttiefe wird mit dem Querschlitten zugestellt. Plandrehen (Fig. 26) Beim Plandrehen schneidet der Drehmeißel gegen den Mittelpunkt des Werkstückes oder umgekehrt.
  • Page 16 BEDIENUNG Konusdrehen mit Oberschlitten (Fig. 29) Mit dem Oberschlitten können auch kurze Konuske- gel gedreht werden. Den Oberschlitten in die gewünschte Winkel-Stellung bringen. Die Skala am Unterteil des Oberschlittens hilft die genaue Einstellung zu finden. Gewindeschneiden (Fig. 30) Die Wechselräder und Vorschubeinstellungen gemäss den Gewindeschneidetabellen vornehmen.
  • Page 17 BEDIENUNG Dreibackendrehfutter (Fig. 31) Mit dieser Spannvorrichtung können runde, drei- eckige, sechseckige und zwölfeckige Werkstücke gespannt werden. HINWEIS - Die Spannbacken des neuen Drehfutters sind genauestens angepasst. Mit dem Gebrauch des Spannfutters verbessert sich die Verstellbarkeit der Spannbacken. - Das Spannfutter wurde werkseitig auf die Dreh- spindel angepasst und muss immer in der gleichen Stellung auf die Drehspindel montiert werden.
  • Page 18 BEDIENUNG Feste Lünette (Fig.35) Art. 2175 (Option) Mit der festen Lünette werden Wellen, welche nicht mit dem Reitstock gespannt werden können, ge- führt. Die Lünette wird mit dem Maschinenbett verschraubt. Die Spannbacken werden einzeln zum Werkstück ge- spannt, so dass dieses spielfrei aber nicht zu stark geklemmt, genauestens zentriert wird.
  • Page 19 EINSTELLUNGEN Nach einiger Betriebsdauer sind einge Einstel- lung für ein problemloses Arbeiten nötig. Hauptspindel-Kegelrollenlager (Fig. 38) Diese wurden Werkseitig bei der Auslieferung genauesten eingestellt. Sind Vibrationen oder Spiel an der Hauptspindel vorhanden, kann diese eingestellt werden: Am Spindelende die 2 Schrauben (A) lösen. Mit der Einstellmutter (B) das Spindelsspiel einstel- len.
  • Page 20 PROMAC Öl Art. 100384 täglich schmieren. Zug- und Leitspindel (Fig.46) Durch die Ölnippel (A) die Lagerung der Zug- und Leitspindel mit dem PROMAC Öl Art. 100384 täg- lich schmieren. Reitstock (Fig.46) Durch die Ölnippel (B) den Reitstock mit dem PRO-...

  • Page 21: Description Generale Du Tour

    DESCRIPTION GENERALE DU TOUR ALLGEMEINER AUFBAU DER DREHMASCHINE Protection des pignons 16. Contre-pointe de la broche de poupée mobile Bouton marche/arrêt 17. Vis de blocage de la broche de poupée mobile Plaque signalétique et tableaux de réglage 18. Echelle graduée pour réglage poupée mobile Commutateur-inverseur 19.

  • Page 22: Caracteristiques Techniques

    CARACTERISTIQUES TECHNIQUES DIMENSIONS Diamètre au dessus du banc ........280mm Diamètre au dessus du chariot ........170mm Hauteur de pointe ............140mm Distance entre pointes ..........700mm BANC Largeur du banc ............180mm Longueur du banc ............950mm BROCHE Logement de la tête de broche ........38mm Alésage de broche ............
  • Page 23 EQUIPEMENT / DEBALLAGE ACCESSOIRES EN OPTION: LIVRE AVEC: 100393 Mandrin à clé 1-16mm / B 18 Pointe de centrage (CM 2 ) 1 pièce 9164 Adaptateur CM-2 / B 18 Pointe de centrage (CM 4 ) 1 pièce 2176-100 Porte outils carré Mandrin à...

  • Page 24: Description Des Elements Du Tour

    DESCRIPTION DES ELEMENTS DU TOUR Banc (Fig.3) Le banc du tour est en fonte fortement nervu- ré de qualité avec de hautes glissières, permet d'éliminer les vibrations durant le travail. Du côté gauche du banc se trouve la poupée fixe avec les éléments du moteur.
  • Page 25 DESCRIPTION DES ELEMENTS DU TOUR Trainard ( Fig.7) Le trainard est monté sur le banc. Pour le foncti- onnement à avance automatique, il suffit à l'aide du levier en bas à droite d'engrener les demi- écrous sur la vis mère. Cet mebrayage est régla- ble.

  • Page 26: Utilisation

    UTILISATION 1. Commutateur-Inverseur (Fig. 11, B) Permet de sélectionner le sens de rotation de la broche. 2. Boutons marche / arrêt (Fig. 11, A) Pour mettre la machine en marche appuyer sur le bouton vert de mise en marche. Pour arrêter la machine appuyer sur le bouton rouge d'arrêt.
  • Page 27 UTILISATION 9. Déplacement du traînard (Fig. 15, A) Le traîndard se déplace de droite à gauche à l'aide de la manivelle (A). En fonctionnement automa- tique la manivelle se débraye. 10. Déplacement automatique (Fig. 15, B) Pour engager les demi-écrou sur la vis mère et mermettre le déplacement automatique du trai- nard baisser le levier (B).scendez le levier (B).
  • Page 28 UTILISATION Montage/démontage du mandrin (Fig. 17) Desserrez les 3 écrous (Fig. 17, A) et ôtez-les. Enle- vez le mandrin et la flasque de la broche. Le montage s'effectue en ordre inverse. REMARQUE. Il est indispendable de garder le nez de broche et son emmanchement propre! Montage de la tourelle porte outils (Fig.
  • Page 29 UTILISATION Tournage en déplacement manuel (Fig. 21) Le traînard, le chariot transversal et le petit chariot peuvent être déplacés manuellement à l'aide des manivelles afin de rélisé le tournage désiré. Tournage en déplacement automatique (Fig. 22) Le sens de rotation et la plage de vitesse d'avance se règlent via les sélecteurs (A).

  • Page 30: Tableaux De Filetage Et D' Avances

    TABLEAUX de FILETAGE et d' AVANCES pas visible...
  • Page 31 TOURNAGE Tournage longitudinal (Fig. 25) En tournage longitudinal l'outil travaille le long de la pièce à travaillée. L'avance est effectuée manu- ellement au moyen de la manivelle du traînard ou du petit chariot ou automatiquement au moyen de l'avance automatique du traîndard. La profondeur de passe est réglée au travers du chariot trans- versal.
  • Page 32 UTILISATION 2) Par le petit chariot (Fig. 29) Avec le petit chariot il est possible d'usiner aussi des cônes courts. Tournez le petit chariot dans l'angle désiré. L'anneau gradué situé au dessous du chariot vous aidera à trouver le bon réglage. Filetage (Fig.
  • Page 33 UTILISATION Mandrin à trois mors concentriques (Fig. 31) Ce dispositif de serrage permet de serrer des pi- èces rondes, triangulaires, hexagonales et dodé- cagones. REMARQUE - Le mandrin a été réglé en usine à une certaine position par rapport à la broche. afin de conserver ce réglage la broche et le mandrin ont été...
  • Page 34 UTILISATION Lunette fixe (Fig.35) Art. 2175 (Option) La lunette fixe sert à supporter des pièces cylin- driques que l'on ne peut pas maintenir par la poupée mobile, par exemple pour un travail sur la tranche. La lunette se fixe au banc de la machine. Serrez les machoires de la lunette en prenant soin de ne pas laissé...
  • Page 35 REGLAGES Après un certain temps de fonctionnement il est nécessaire d'effectuer quelques réglages . Roulement de la broche principale (Fig. 38) Les roulements ont été réglés en usine. Au cas où la broche présente des vibrations ou du jeu, elle peut être réglée comme suit: Dévissez les 2 vis (A) au bout de la broche.

  • Page 36: Lubrification

    LUBRIFICATION IMPORTANT L'entretien régulier est indispensable pour un fontionnement du tour en toute sécurité! Toutes les parties polies (les parties non proté- gées contre la rouille), les pignons et la vis-mère doivent être lubrifiés régulièrement. Boîte de pignons Norton (Fig.42) Le niveau d'huile est visible au voyant (A).

  • Page 37: Elektrische Anlage

    ELEKTR. ANLAGE / INSTALLATION ÉLECTRIQUE ELEKTRISCHE ANLAGE INSTALLATION ÉLECTRIQUE Das Elektroschema, 230Volt, das auch im Elek- Le schéma du câblage électrique 230V, qui est trokasten der Maschine zu finden ist, enthält également affiché dans le bornier moteur, conti- die notwendigen Angaben für den korrekten ent les indications nécessaires au raccordement Anschluss Ihrer Maschine ans Netz.
  • Page 38 ELEKTR. STÜCKLISTE / COMPOSANTS ELECTR. Funktion Tech. Werte Stück Bemerkungen Symbol Fonction Données techn. Pces Remarques Ri=AC600V Riken Schütze / Contacteur AC1=25A 12T01E1 AC3=12A EN60947-4-1, VDE 0660 Umschalter L/R / Itn 16A, 600V Inverseur du sens de rotation C48NV5S 600V, 1.0A, 30mm TEND Sicherung / Fusible TFBR-101...
  • Page 39 SPINDELANTRIEB / POUPEE FIXE...
  • Page 40 SPINDELANTRIEB / POUPEE FIXE PM-947001 Fronttafel / Tableau avant PM-947002 Schraube / Vis 4x10 PM-947003 Bolzen / Boulon PM-947004 Mutter / Ecrou M10 PM-947004 Mutter / Ecrou M10 PM-947006 Hauptspindel / Axe principale PM-947007 Keil / Clavette 8x45 PM-947008 Dichtung / Joint PM-947009 Kegelrollenlager / Roulement à...
  • Page 41 GETRIEBE / ENGRENAGE...
  • Page 42 GETRIEBE / ENGRENAGE PM-947101 Sicherungsring / Circlip 12mm PM-947102 Zahnrad / Engrenage PM-947103 Sicherungsring / Circlip PM-947104 Welle / Axe PM-947105 Sicherungsring / Circlip PM-947106 Zahnrad / Engrenage PM-947107 Keil / Clavette 4x30 PM-947108 Keil / Clavette 4x60 PM-947109 Welle / Axe 10 PM-947110 Zahnrad / Engreange 11 PM-947111...
  • Page 43 SCHLITTEN / CHARIOTS, TRAÎNARD...
  • Page 44 SCHLITTEN / CHARIOT, TRAÎNARD PM-947201 Griff / Poignée 62 PM-947262 Abstreifer / Racleur PM-947202 Schraube / Vis 63 PM-947263 Stellkeil / Clavette de PM-947203 Oberschlitten / Petit chariot reglage PM-947204 Stift / Goupille 4x8mm 64 PM-947264 Mutter / Ecrou PM-947205 Schraube / Vis 65 PM-947265 Schraube / Vis...
  • Page 45 BETT, REITSTOCK / BANC, POUPEE MOBILE...
  • Page 46 BETT, REITSTOCK / BANC, POUPEE MOBILE PM-947301 Griff / Poignée 23 PM-947323 Mutter / Ecrou PM-947302 Schraube / Vis 24 PM-947324 Scheibe / Rondelle PM-947303 Ölnippel / Huileur 25 PM-947325 Bolzen / Boulon PM-947304 Skala / Echelle graduée 26 PM-947326 Motor / Moteur PM-947305 Niete / Rivet...

  • Page 47: Garantieschein / Bon De Garantie

    GARANTIESCHEIN / BON DE GARANTIE Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: dieses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l'article mentionné ci-dessous en garantie pendant une période de 12 mois à...
