Luidsprekers
Zie figuur 2
De RB-1092 heeft twee stel dubbele luidspre-
keraansluitingen, één stel voor elke eindtrap.
Extra is de RB-1092 voorzien van Speakon
luidsprekerconnecties. Er zijn luidsprekereen-
heden die zijn uitgerust met deze verbind-
ingsmogelijkheid. Door gebruik te maken van
kabels die aan beide kanten zijn voorzien
van deze Speakon®-pluggen kunt u op zeer
eenvoudige en elegante wijze uw luidsprekers
aansluiten. Maar ook als u geen speakers heeft
met Speakon ® connecties kunt u natuurlijk
altijd nog kabels gebruiken met aan één zijde
voorzien van dergelijke pluggen.
De luidsprekerkeuze
De nominale impedantie van iedere op de
RB-1092 aan te sluiten luidspreker mag niet
minder zijn dan 4Ω.
De luidsprekerkabelkeuze
Om de volledige potentie van deze geweld-
enaar te kunnen ondergaan adviseren wij u
hoge kwaliteit luidsprekerkabel te gebruiken.
Standaard tweeaderig draad werkt wel, maar
en u kunt dat geloven of niet, de kwaliteit
van de kabel is echt van grote invloed op de
totale prestaties van uw installatie, vooral bij
grotere lengtes. Informeer eens bij uw Rotel
leverancier over de diverse mogelijkheden
voor uw systeem.
Alles in fase
Het is niet alleen belangrijk dat u de luidsprek-
ers met de juiste kanalen verbindt, (hiermee
bedoelen wij links aan links en rechts aan
rechts), maar ook dat u ze correct aansluit t.o.v.
het signaal. Kortom, wat moet u doen?
Zorg ervoor dat de + (rood) van de speaker
aan de + van de versterker is aangesloten en
dus de – (zwart) van de speaker aan de – van
de versterker. Goede luidsprekerkabel is, zoals
in het vorige onderwerp besproken, om het
u gemakkelijk te maken meestal gemerkt mid-
dels een tekst, die op één van de twee aders
is afgedrukt of één van de twee geleiders is
gemerkt met een kleur. Als u die tekst of kleur
op alle kanalen als plus aanhoudt dan weet u
dat u het goed gedaan heeft. Controle is dan
ook niet meer noodzakelijk.
Ook als u Speakon ® pluggen gaat gebruiken
aan uw kabels is het van belang dat u de
polariteit in de gaten houdt.
37
Het aansluiten van de
luidsprekers
6
Zie figuur 2
De RB-1092 heeft twee stel dubbele luidspreker-
® aansluitingen, één stel voor elke eindtrap. Door
deze tweevoudige aansluitingen wordt u in
staat gesteld uw luidsprekers (indien mogelijk)
dubbel aan te sluiten, het z.g. "bewiren". De
genoemde connectoren kunnen aangesloten
worden met kaal gestripte kabel, middels de
bekende kabelvorkjes en met banaanplug-
gen, hoewel de laatste binnen de Europese
gemeenschap (officieel) niet mogen.
Gebruik genoeg kabel om eventueel bij cala-
miteiten de luidsprekers of de versterker te
kunnen verschuiven.
Als u tegen alle communityregels in toch
banaanpluggen wilt gebruiken, moet u de
draaipluggen van de RB-1092 wel eerst
helemaal indraaien.
Het beste is om verbindingsvorkjes voor de
luidsprekeraansluitingen te gebruiken. Wilt
u echter de kabels direct aan de luidspreke-
ruitgangen monteren strip dan de juiste
hoeveelheid isolatie van de kabel zonder het
draad zelf af te snijden en steek deze dan
door het gat van de verbindingsas nadat u de
draaipluggen heeft losgedraaid. Draai deze
dan vervolgens weer goed vast.
Extra informatie: Let er vooral goed op
dat er geen verdwaalde draadjes van de
ene luidsprekeruitgang de andere uitgang
kunnen raken!
De Speakon
®
luidsprekerverbinding
De RB-1092 is uitgerust met twee vier-pins
Speakon luidsprekeraansluitingen. Met de
®
vier contacten per plug kunt u op eenvoudige
wijze "bewire" aansluitingen realiseren (zie
hierboven). Wenst u van deze bewire mogeli-
jkheid geen gebruik te maken, deze Speakon
connecties zijn ook geschikt voor tweepolige
Speakon ® pluggen.
Kant en klare Speakon-kabels zijn verkrijgbaar,
maar u kunt ze ook zelf maken.

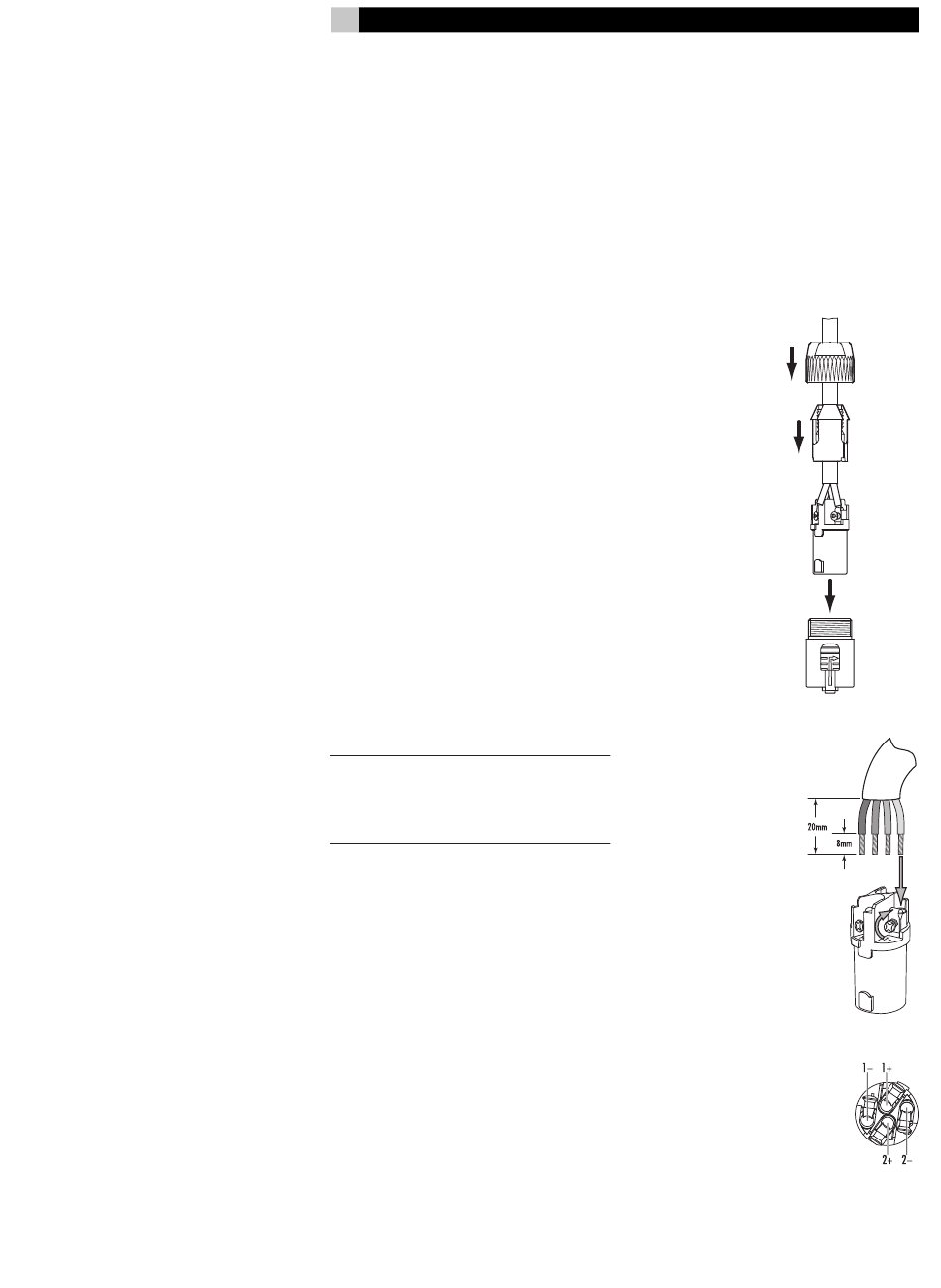

Het zelf vervaardigen van Speakon-
kabels
De hier volgende informatie beschrijft hoe
u zelf vieraderige (bewire) Speakon-kabels
kunt vervaardigen met gebruikmaking van de
NL4FC Speakon
plug voor normale luidsprekerkabel werkt op
gelijke wijze. Lees goed de beschrijving die
wordt geleverd bij de pluggen of ga voor
nadere info naar de website van de fabrikant
www.neutrik.com.
Plaats, voordat u met
de draden aan de slag
gaat, de handgreep
en de kabelontlasting
over de kabel zoals
getoond wordt op de
tekening.
Verwijder de buiten-
mantel en strip de iso-
latie van de kabel (zie
tekening, houd u aan
de opgegeven lengtes).
Draai de draadjes tot
een geheel en steek
het in de bestemde
klem. Draai vervolgens
de klemschroef vast
met een schroeven-
draaier of een 1/16"
inbussleutel.
De insteekklemmen zijn
genummerd 1+, 1–, 2+
en 2–. Maak ook eerst
alle verbindingen voor
de andere zijde van
de kabel voordat u de
plug monteert, zodoende
5 kunt u controleren of u
beide zijden identiek
aansluit.
Druk dan het gehele
montageblokje in de
® behuizing. Schuif ver-
volgens de kabelont-
lasting op zijn plaats
tegen het montageblokje. Draai
tenslotte de handgreep vast op
de behuizing dermate dat de
kabelontlasting de kabel goed
op zijn plaats houdt.
Nederlands
® luidsprekerplug. De NL2FC
���������
���������������
�������������
���������
