Collegamento Dei Diffusori - Rotel RB-1092 Manuel D'utilisation

Collegamento dei diffusori

Vedi figura 2
L'RB-1092 ha due set di coppie di connettori
per i diffusori, un set per ogni canale. In ag-
giunta vi sono due connettori a quattro contatti
Speakon ® . Alcuni diffusori sono già dotati
di connettori Speakon ® , che permettono di
collegare i diffusori semplicemente inserendo
i cavi terminati con connettori Speakon
Anche se i vostri diffusori non dispongono di
connettori Speakon , potete comunque utiliz-
®
zare cavi per diffusori che hanno connettori
Speakon ® da un lato.
Scelta dei diffusori
L'impedenza nominale dei diffusori da collegare
ad ogni canale del RB-1092, dovrebbe essere
non inferiore a 4 ohm.
Scelta dei cavi dei diffusori
Per collegare l'RB-1092 ai diffusori utilizzate
cavi isolati bipolari. La sezione e la qualità
del cavo possono avere effetti udibili sulla
qualità della riproduzione del sistema: potete
utilizzare dei cavi standard per diffusori, ma
potrebbero dare luogo ad una uscita di basso
livello o ad una risposta alle basse frequenze
inadeguata, in particolar modo con cavi molto
lunghi. In generale, dei cavi di buona qualità
miglioreranno il suono. Se volete ottenere le
migliori prestazioni, dovreste considerare
l'acquisto di cavi per diffusori di alta qualità;
il vostro rivenditore Rotel potrà aiutarvi nella
scelta dei cavi adatti al vostro sistema.
Polarità e fase
La polarità, o orientamento positivo/nega-
tivo, dei collegamenti di ogni diffusore ed
amplificatore deve sempre essere rispettata,
in modo che tutti i diffusori siano in fase. Se
la polarità di una connessione viene erronea-
mente invertita, la riproduzione delle basse
frequenze sarà molto debole e l'immagine
stereo risulterà degradata. Tutti i cavi per dif-
fusori sono contrassegnati in modo da poterli
identificare facilmente: solitamente su uno dei
due cavi è presente una striscia colorata o un
altro segno di riconoscimento simile; oppure,
se l'isolante dei cavi è trasparente, i conduttore
sono di colori diversi (uno di colore rame ed
uno argento); oppure potrebbe essere indicata
la polarità direttamente sull'isolante. Identificate
i conduttori positivi e negativi e prestate at-
tenzione ad ogni collegamento che effettuate
sull'amplificatore e sui diffusori.
Se state utilizzando connettori Speakon
sicuratevi che i cavi siano collegati ai terminali
giusti sul connettore.
25
Collegamento con cavi per
diffusori convenzionali
Le due coppie di terminali dei diffusori di ogni
canale del RB-1092 sono identificati con un
codice a colori. Avendo due set di connettori
per ogni canale si può effettuare facilmente
il collegamento in bi-wiring. I connettori dei
diffusori accettano: cavi spellati, terminali ad
anello aperto e terminali di tipo "banana"
(eccetto che per la Comunità Europea dove il
® , loro uso non è consentito).
Stendete i cavi dal RB-1092 ai diffusori. Lasci-
ate i cavi un po' più lunghi del necessario per
darvi la possibilità di spostare i componenti ed
accedere ai connettori dei diffusori.
Se utilizzate connettori a banana, collegateli ai
cavi e quindi inseriteli nei connettori sul pan-
nello posteriore. Se utilizzate questi connettori il
collare a vite dei terminali deve essere avvitato
completamente (in senso orario).
Se state usando terminali ad anello aperto,
collegateli ai cavi. Se collegate direttamente i
cavi spellati ai terminali dei diffusori, separate i
cavi, e quindi spellate i terminali dei cavi. Fate
attenzione a non tagliare anche il cavo interno
quando lo spellate. Svitate (in senso antiorario)
i collari a vite. Posizionate i terminali ad anello
aperto attorno al corpo del connettore, o il
cavo spellato sul foro interno del connettore.
Avvitate il collare in senso orario per bloccare
il connettore ad anello aperto o il cavo.
NOTA: Assicuratevi che non vi siano fili
che fuoriescono dalla parte spellata del
cavo, che potrebbero andare a toccare il
cavo o il connettore adiacente.
Collegamento con diffusori
con connettore Speakon
L'RB-1092 dispone di un connettore Speakon
a quattro contatti per ogni canale. I connettori
a quattro contatti facilitano il collegamento
in bi-wiring dei diffusori. I connettori del RB-
1092 accettano anche connettori Speakon
a due contatti, se non desiderate effettuare
collegamenti in bi-wiring.
Sono disponibili sul mercato cavi già dotati di
connettori Speakon ®
da voi con un tipo di cavo a vostra scelta.
® as-
0
®
5
®
®
, oppure potete realizzarli

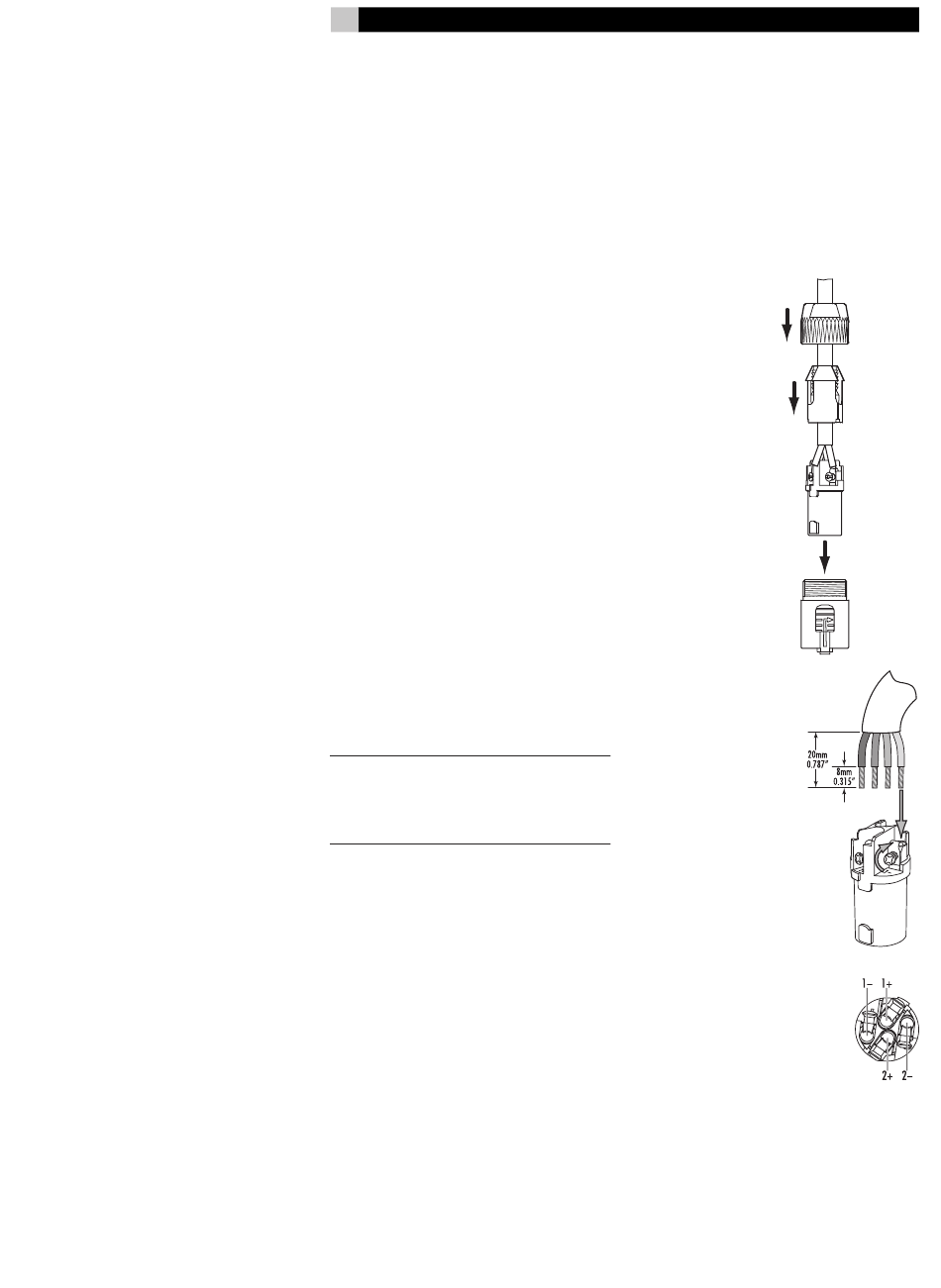

Preparazione di un cavo con
connettori Speakon ®
In questa sezione viene spiegato come collegare
il connettore Speakon ® a quattro contatti NL4FC.
Il connettore Speakon ® a due contatti NL2FC
si collega in modo simile. Fate riferimento alle
istruzioni fornite in dotazione con il connettore
per maggiori informazioni, o andate al sito web
del costruttore, www.neutrik.com.
Infilate il collare filet-
tato e l'apposito in-
serto sul cavo come
indicato nella figura
prima di collegare i
cavi ai terminali sul
copro interno del con-
nettore.
Rimuovete la guaina
esterna e spellate i
cavi come indicato.
Attorcigliate i condut-
tori di ogni singolo
cavo in modo che for-
mino un corpo unico
ed inserite il cavo nel
morsetto. Serrate la
vite del morsetto con
un cacciavite od una
chiave allen da 1/16"
ed assicuratevi che la
connessione sia ben
salda.
I morsetti sul corpo
interno del connettore
sono contrassegnati
con 1+, 1-, 2+ e 2-
. Collegate i cavi ai
morsetti sul corpo in-
terno del connettore
all'altro capo del filo
prima di assemblare
il connettore, in modo
da potere verificare
che ogni conduttore
sia collegato allo
stesso morsetto, su
entrambi i capi del
cavo.
Inserite il corpo interno
del connettore nel suo involucro, poi fate scor-
rere l'inserto sul cavo in modo da posizionarlo
dietro al corpo interno del connettore. Quindi
avvitate il collare sull'apposita filettatura del
corpo esterno, serrando in modo che il collare
tenga in posizione il cavo.
