Dimplex RKS WPM Instructions De Montage Et De Service page 14

1
3 Allacciamento

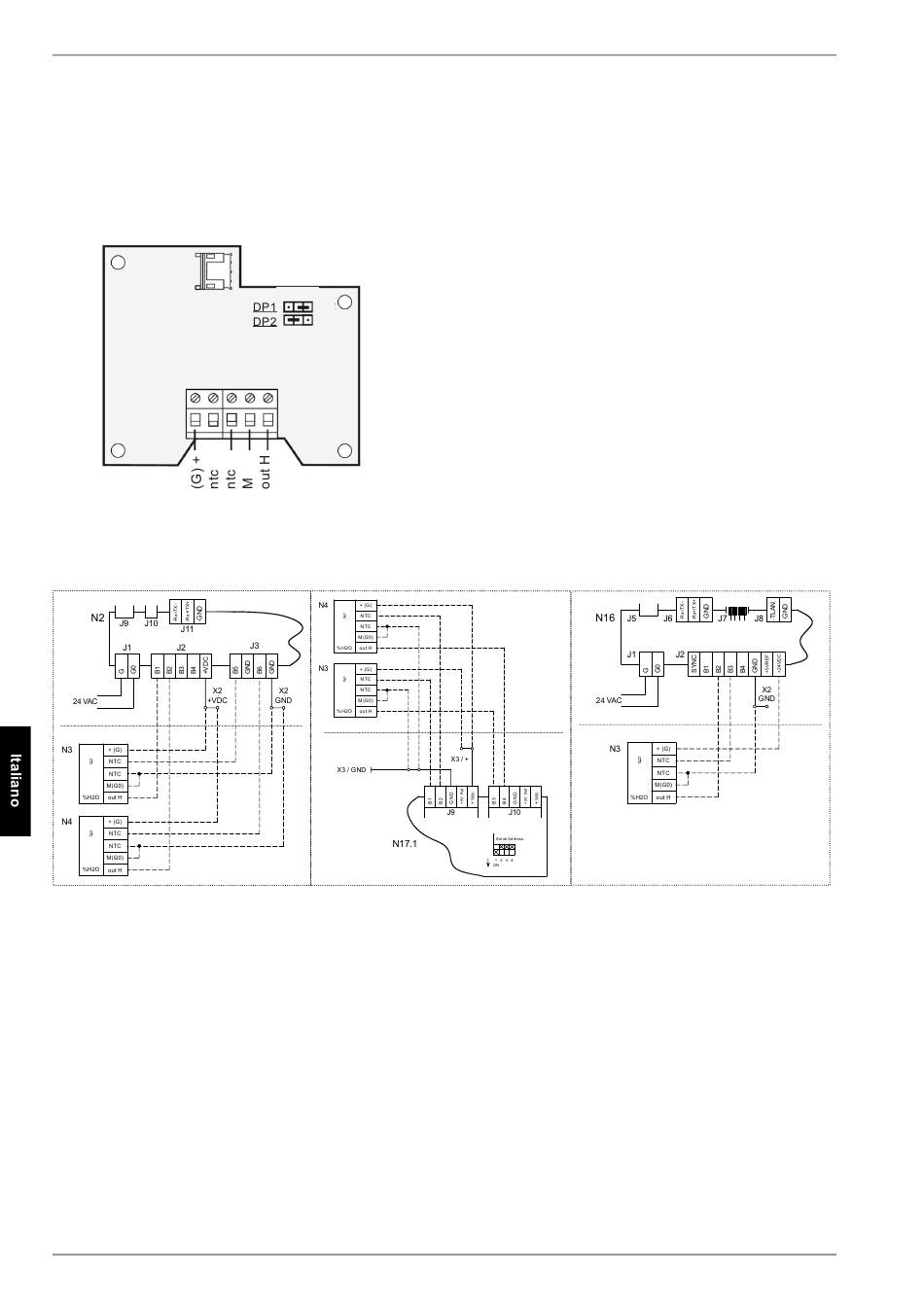

È necessario verificare la posizione (illustrata a destra) dei
connettori di programmazione presenti sul circuito stampato
prima della messa in funzione della stazione ambiente.
Posizioni dei connettori
Varianti di allacciamento
elettrico
IT-2
A seconda dell'unità di regolazione disponibile è possibile
collegare fino a 2 stazioni ambiente secondo i seguenti schemi
elettrici:
Legenda:
J1 .. ConnettoreJ11 su N2/N16/N17.1
N2 Regolatore di raffrescamento
N3 Stazione ambiente 1
N4 Stazione ambiente 2
N16 Regolatore della pompa di calore
N17.1Modulo: raffrescamento generale
X1 .. X3Morsettiera
_____cablato di fabbrica
_ _ _ _da collegare se necessario a cura del committente
