1
3 Conexión

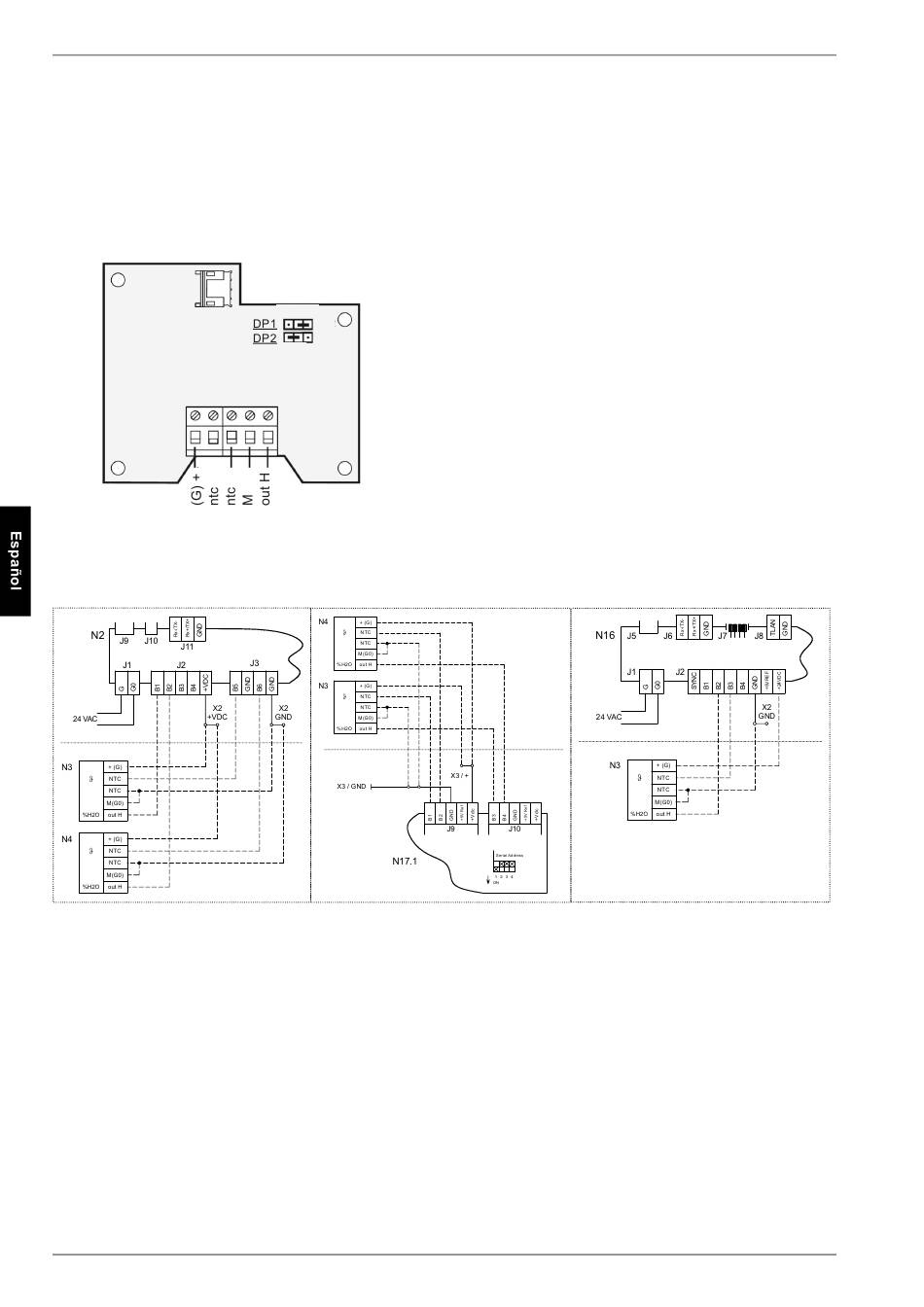

Antes de poner en servicio la estación de climatización
ambiental se debe comprobar que los conectores de
programación ubicados en la platina estén en la posición
correcta (como se indica a la derecha).
Posición de los conectores
Conexión eléctrica
alternativa
ES-2
Dependiendo de la unidad de regulación disponible, se pueden
conectar hasta 2 estaciones de climatización ambiental según
los siguientes diagramas de conexión:
Leyenda:
J1 .. J11Conectores en N2 / N16 / N17.1
N2 Regulador de refrigeración
N3 Estación de climatización ambiental 1
N4 Estación de climatización ambiental 2
N16 Regulador de la bomba de calor
N17.1Módulo: refrigeración en general
X1 .. X3Regleta de bornes
_____Cableado en fábrica
_ _ _ _A conectar por parte del cliente (en caso de necesidad)
