3 Ligação

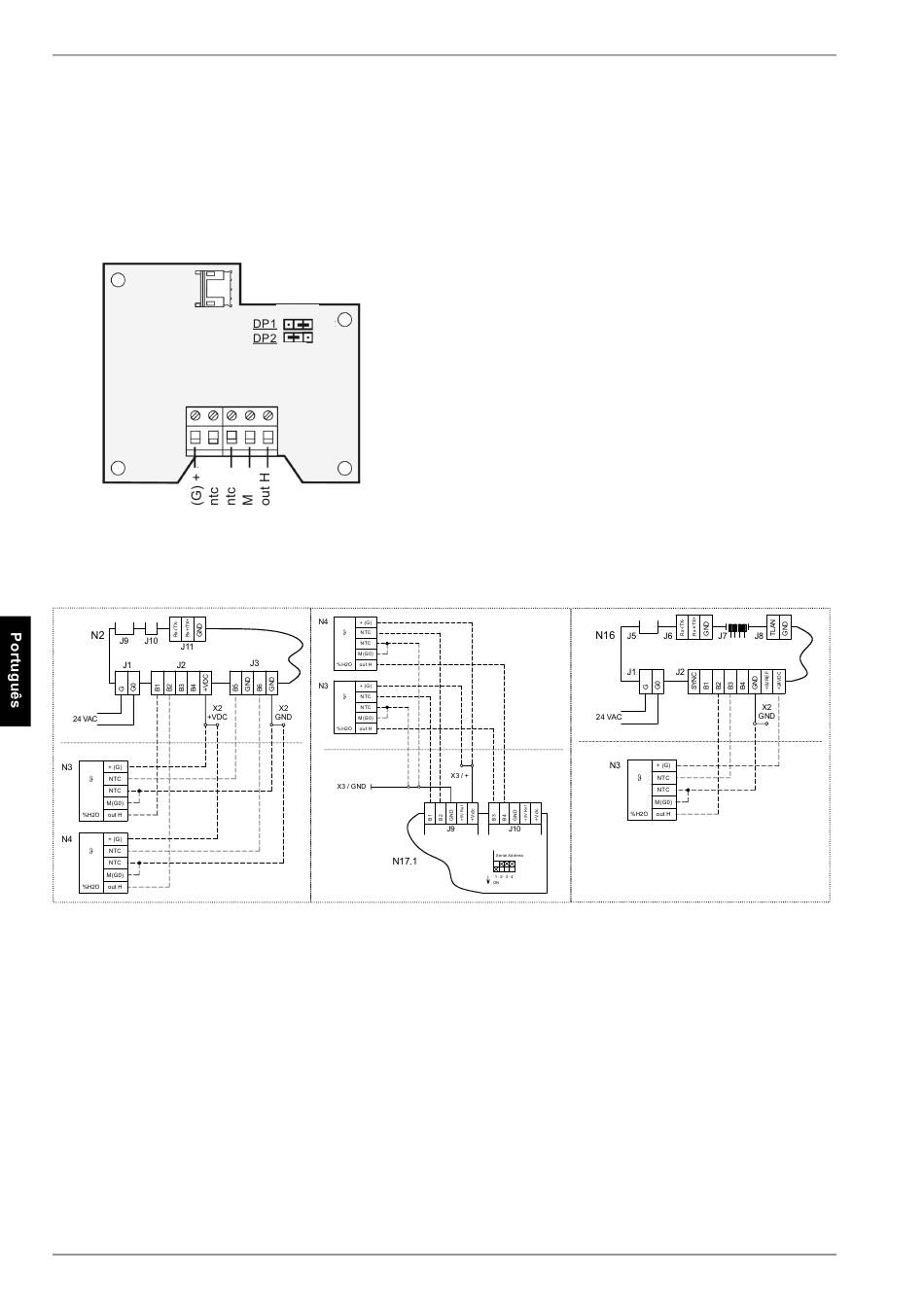

Os conectores de programação, situados na platina, têm de ser
verificados antes da colocação em funcionamento da estação
climatológica relativamente à sua posição de conexão (como
apresentado à direita).
Posições dos conectores
Variantes de ligação
eléctrica
PT-2
Dependendo da unidade de regulação existente, podem ser
ligadas até 2 estações climatológicas de acordo com os
seguintes esquemas de ligações:
Legenda:
J1 .. J11Conector em N2 / N16 / N17.1
N2 Regulador de arrefecimento
N3 Climatização do espaço - Estação 1
N4 Climatização do espaço - Estação 2
N16 Regulador das bombas de calor
N17.1Módulo: Arrefecimento geral
X1 .. X3Régua de bornes
_____Ligação de cabos na fábrica
_ _ _ _Ligar, caso necessário, pelo construtor
