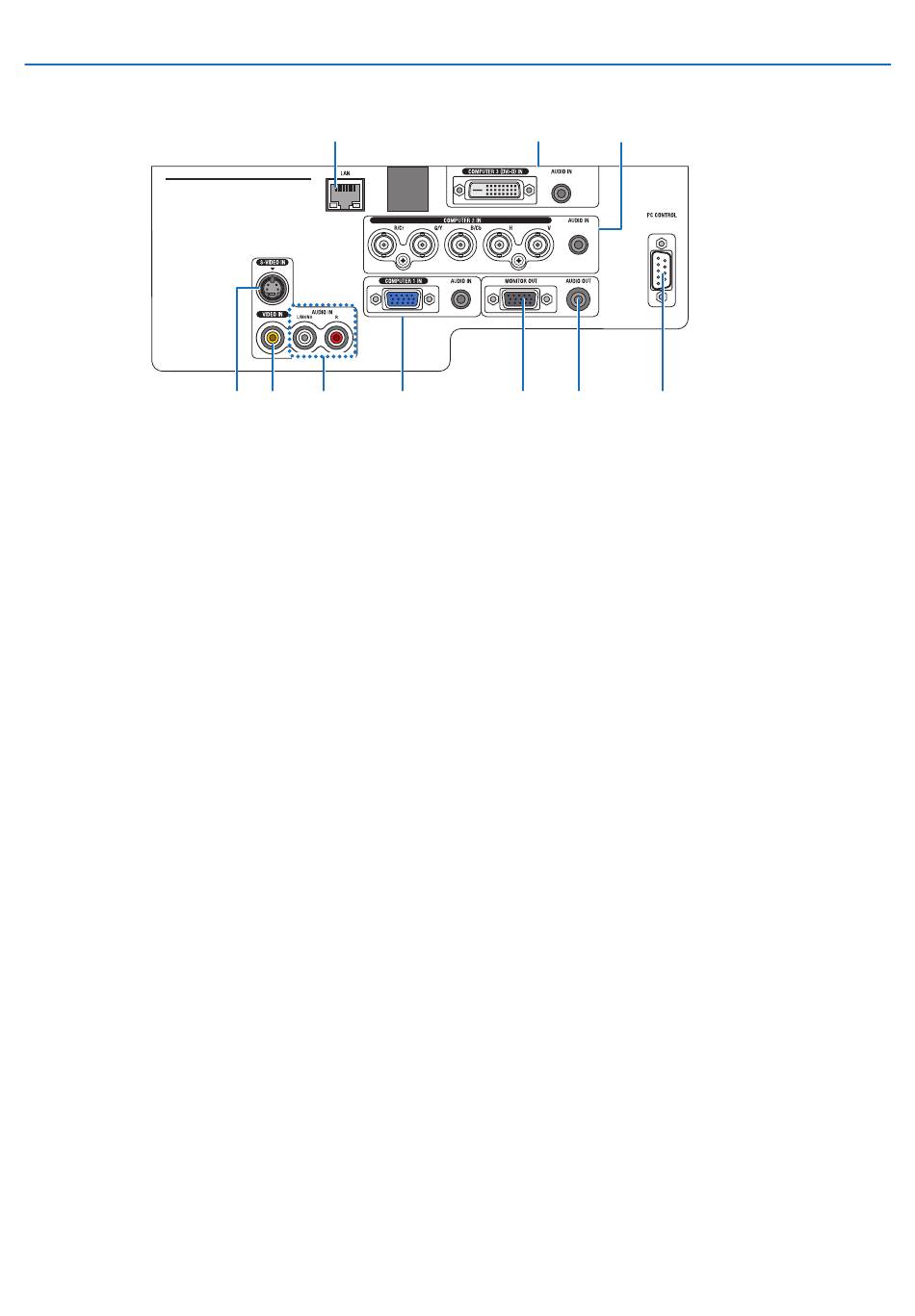

Caractéristiques du panneau de bornes
L'apparence réelle du panneau des bornes peut différer légèrement de celle montrée sur le schéma, mais ceci n'affecte
pas les performances du projecteur.
1. Connecteur d'entrée composante/COMPUTER 1 IN
(Mini D-Sub 15 broches) (→ page 13, 16, 17) AUDIO
IN (Mini prise stéréo) (→ page 13, 16, 17)
2. Connecteur d'entrée composante (R/Cr, G/Y, B/Cb,
H, V)/COMPUTER 2 IN (BNC × 5) (→ page 13, 18)
AUDIO IN (Mini prise stéréo) (→ page 13)
3. Connecteur COMPUTER 3 (DVI-D) IN (24 broches)
(compatible HDCP) (→ page 15) AUDIO IN (Mini
prise stéréo) (→ page 15)
4. Connecteur S-VIDEO IN (Mini DIN 4 broches) (→
page 18)
5. Connecteur VIDEO IN (RCA) (→ page 18)
6. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA) (→ page
18)
7. Connecteur MONITOR OUT (Mini D-Sub 15 bro-
ches) (→ page 16)
10
4
5
6
1
3
2
7
8
8. AUDIO OUT (Mini prise stéréo) (→ page 16)
9. Port PC CONTROL (D-Sub 9 broches) (→ page 96,
97)
Utiliser ce port pour connecter un PC ou un système
de commande pour contrôler le projecteur via un câble
série. Ceci vous permet de contrôler le projecteur à
l'aide d'un protocole de communication série. Un cross
cable RS232C du commerce est nécessaire pour
utiliser ce port. Vous pouvez également contrôler le
projecteur à l'aide de PC Control Utility Pro 4 contenu
sur le NEC Projector CD-ROM fourni. Pour cela, vous
devez d'abord installer PC Control Utility Pro 4 sur
votre PC (→ page 48). Si vous écrivez votre propre
programme, les codes habituels de commande par
PC se trouvent à la page 96.
10. Port LAN (RJ-45) (→ page 19)
8
1. Introduction
9
