Câblage
Protocole de communication
Vitesse de transmission ������������������19200 bps
Longueur de données ��������������������8 bits
Parité ����������������������������������������������Pas de parité
Bit d'arrêt ���������������������������������������Un bit
X on/off �������������������������������������������Aucun
Procédure de communication ���������Full duplex
REMARQUE : Selon l'équipement utilisé, une vitesse de transmission inférieure peut être recommandée pour des câbles longs.

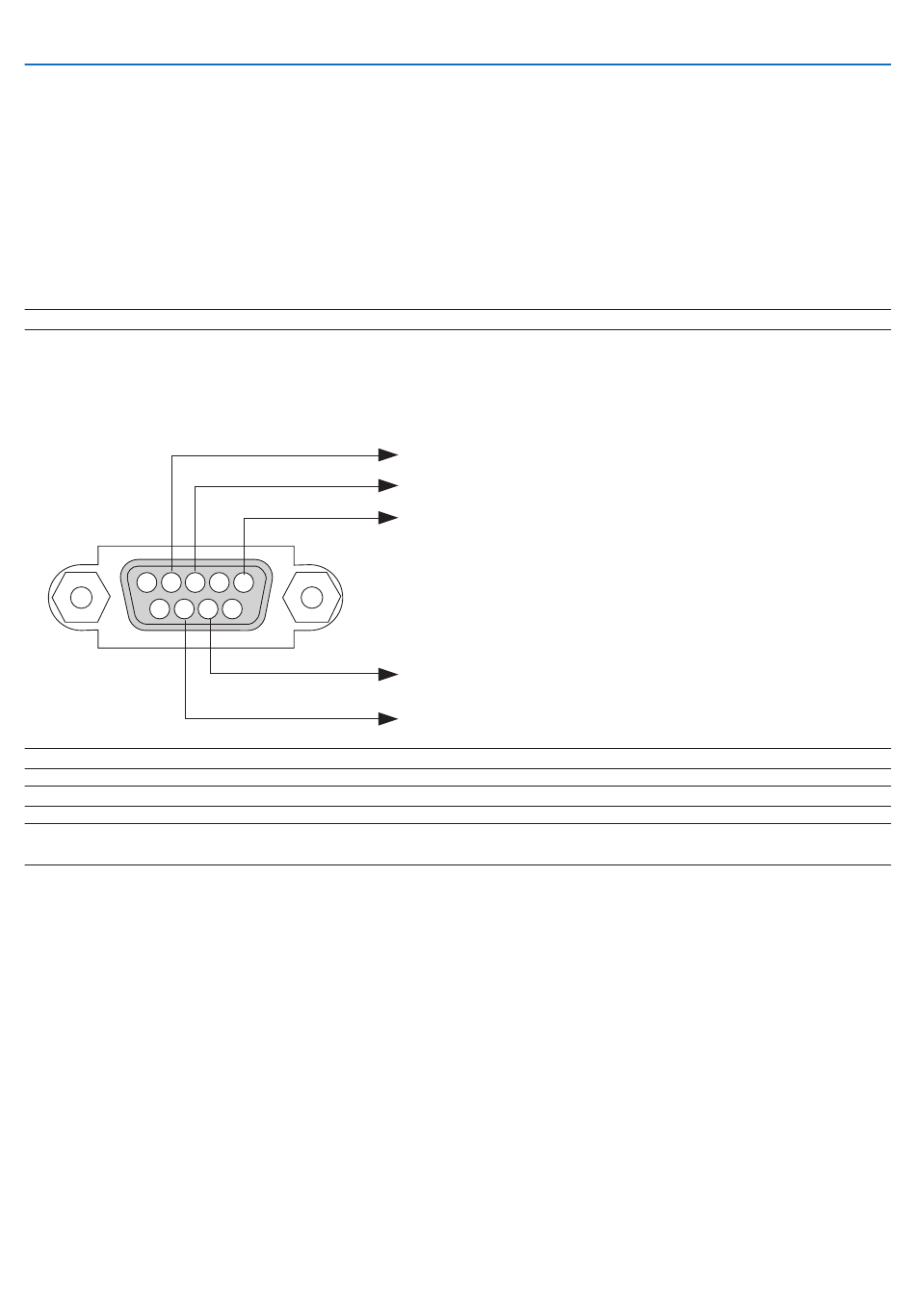

Connecteur de commande PC (D-SUB-9 BROCHES)
1
2
3
6
7
REMARQUE 1: Les broches 1, 4, 6 et 9 ne sont pas utilisées.
REMARQUE 2: Relier "Requête à envoyer" et "Effacer pour envoyer" aux deux extrémités du câble pour simplifier la connexion.
REMARQUE 3: Pour les longueurs de câble importantes, il est recommandé de régler la vitesse de communication dans les menus
du projecteur à 9600 bps.
Vers TxD du PC
Vers RxD du PC
Vers GND du PC
4
5
8
9
Vers RTS du PC
Vers CTS du PC
97
8. Annexe
