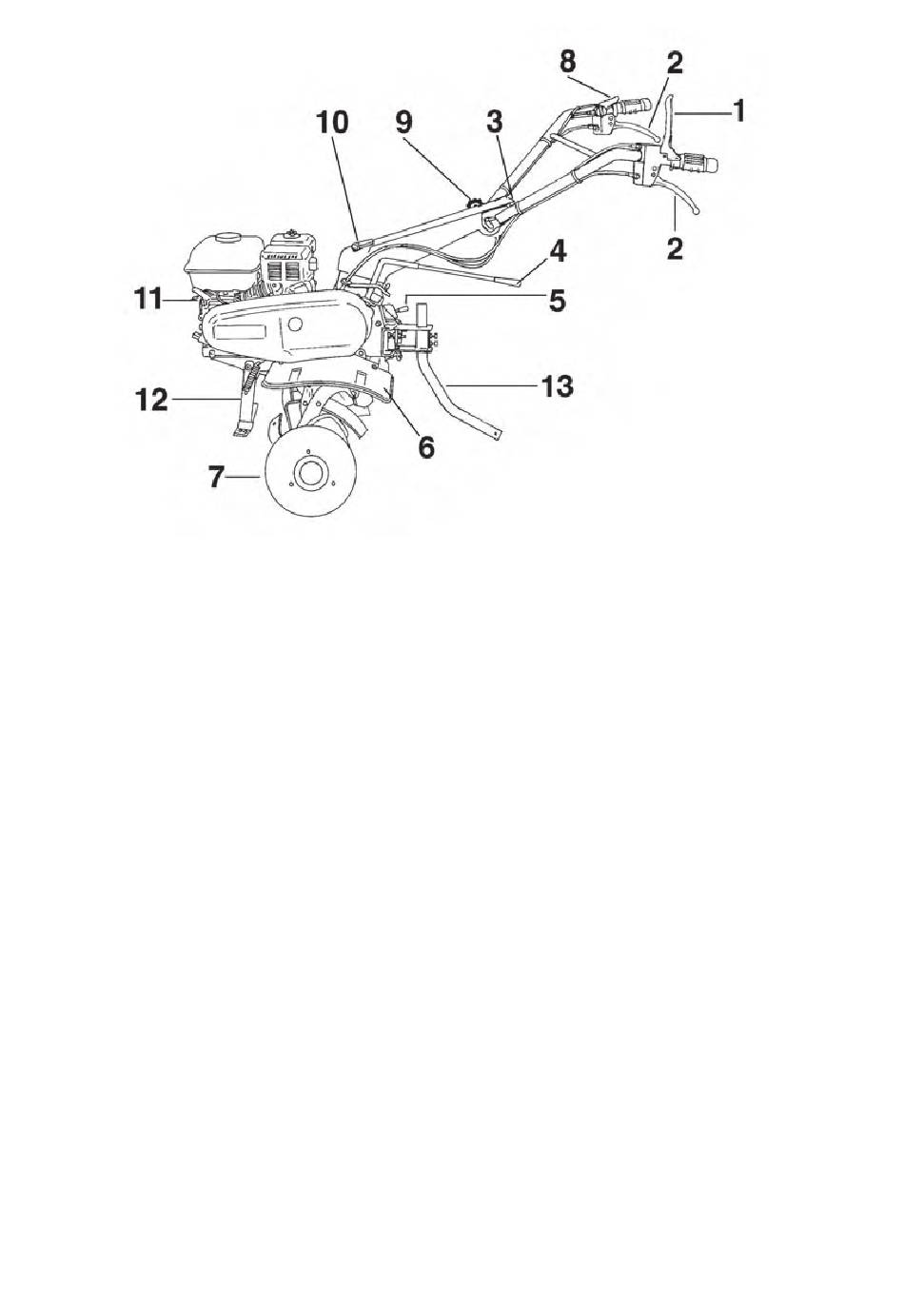

DESCRIPTION DES COMMANDES

1 ) Levier de commande du tendeur de
courroie
2 ) Leviers de direction (DROIT, GAUCHE)
3 ) Interrupteur arrêt moteur
4 ) Levier de commande des vitesses
5 ) Levier de commande des vitesses
lentes - rapides
(mod. MZ2600R - MH260R)
6 ) Carter de protection de la fraise
Comment mettre en service la MTZ
(Fig. 1)
1- Déballer la Mtz en veillant à ce que les
transmissions reliées aux mancherons
ne s'abîment pas.
2 – Tourner la colonne de direction de
gauche à droite
Fig. 1
7 ) Fraise
8 ) Commande de l'accélérateur
9 ) Volant de réglage vertical du guidon
10 ) Levier de réglage horizontal du
guidon
11 ) Poignée du lanceur
12 ) Béquille
13 ) Éperon de terrage
3 – Tourner le levier de commande des
vitesses (4)
4 – Monter les protections de la fraise (6)
5 – Monter le groupe fraise (7)
6 – Monter le groupe éperon de terrage (13)
14
Fig. 1
