7. Remonter le panneau de commande et le revisser.
Remplacement des lames du
rotor
Au début de chaque saison, contrôler l'usure des lames du
rotor. Si l'usure atteint le trou indicateur (Fig. 14) d'une
des lames, remplacer les deux lames pour préserver le bon
fonctionnement et ne pas endommager le dessous de la
déneigeuse.
1

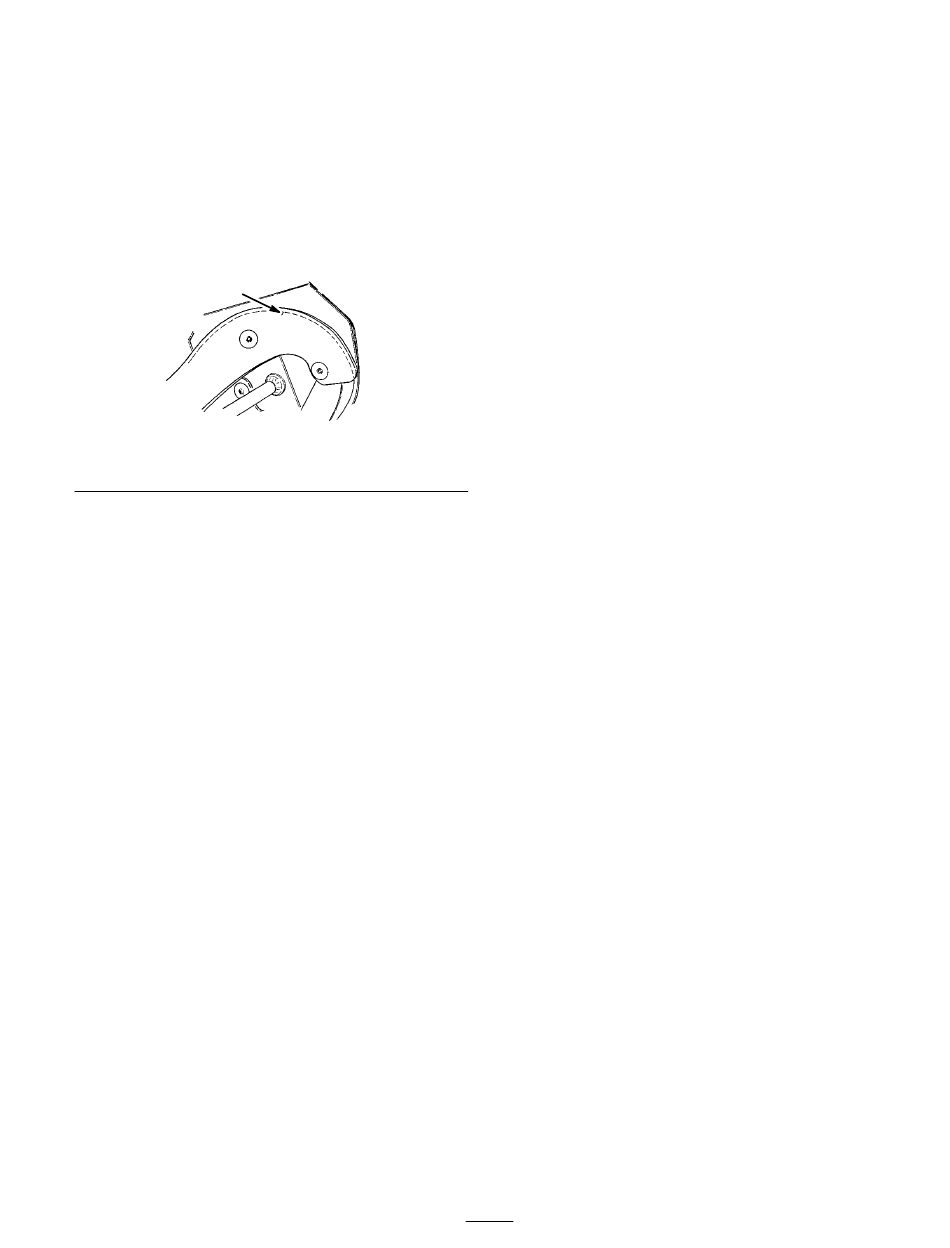

Figure 14
1. Trou indicateur d'usure
Remarque : La lame racleuse devrait être remplacée
chaque fois qu'on remplace les lames du rotor afin
d'assurer le bon fonctionnement et de préserver les
performances de la machine.
Remarque : La vitesse d'usure des lames du rotor dépend
de la durée d'utilisation de la déneigeuse et du caractère
plus ou moins abrasif des surfaces déneigées.
Dépose d'une lame usagée
Remarque : Cette opération nécessite un tournevis
torx T27.
1. Retirer les 4 vis torx, les 2 boulons six pans et les
6 écrous de fixation de la lame à l'ensemble d'arbre de
rotor.
2. Glisser la lame hors des supports (Fig. 15).

Montage d'une lame neuve

1. Examiner le bord d'une lame de rotor neuve pour voir
la différence d'épaisseur des couches (Fig. 15).
Certaines lames portent un numéro de référence du
côté de la couche épaisse.
Monter les deux lames de rotor avec le côté le plus
épais à l'intérieur de l'incurvation (Fig. 15), sans quoi
l'ensemble sera déséquilibré et la déneigeuse
progressera de manière irrégulière, par "bonds".
2. Mettre la lame neuve en place entre les supports.
3. Fixer le milieu de la lame aux supports à l'aide de
2 boulons six pans et 2 écrous.
4. Placer la tête des boulons du côté épais (intérieur) de
la lame (Fig. 15).
5. Incurver la lame et la fixer à l'aide des 4 vis torx qui
restent et de leurs écrous (placer la tête des vis du côté
épais de la lame) (Fig. 15).
6. Serrer solidement tous les écrous, vis et boulons.
7. Répéter les étapes 1 à 6 pour remplacer l'autre lame.
