Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera, el
panel de control no se enciende y el equipo no funciona.
Caja de fusibles
Ventilador
del condensador
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
¡AVISO IMPORTANTE!
Sensor
de aire de retorno
Soplador
Sensor antihielo
Posición G32

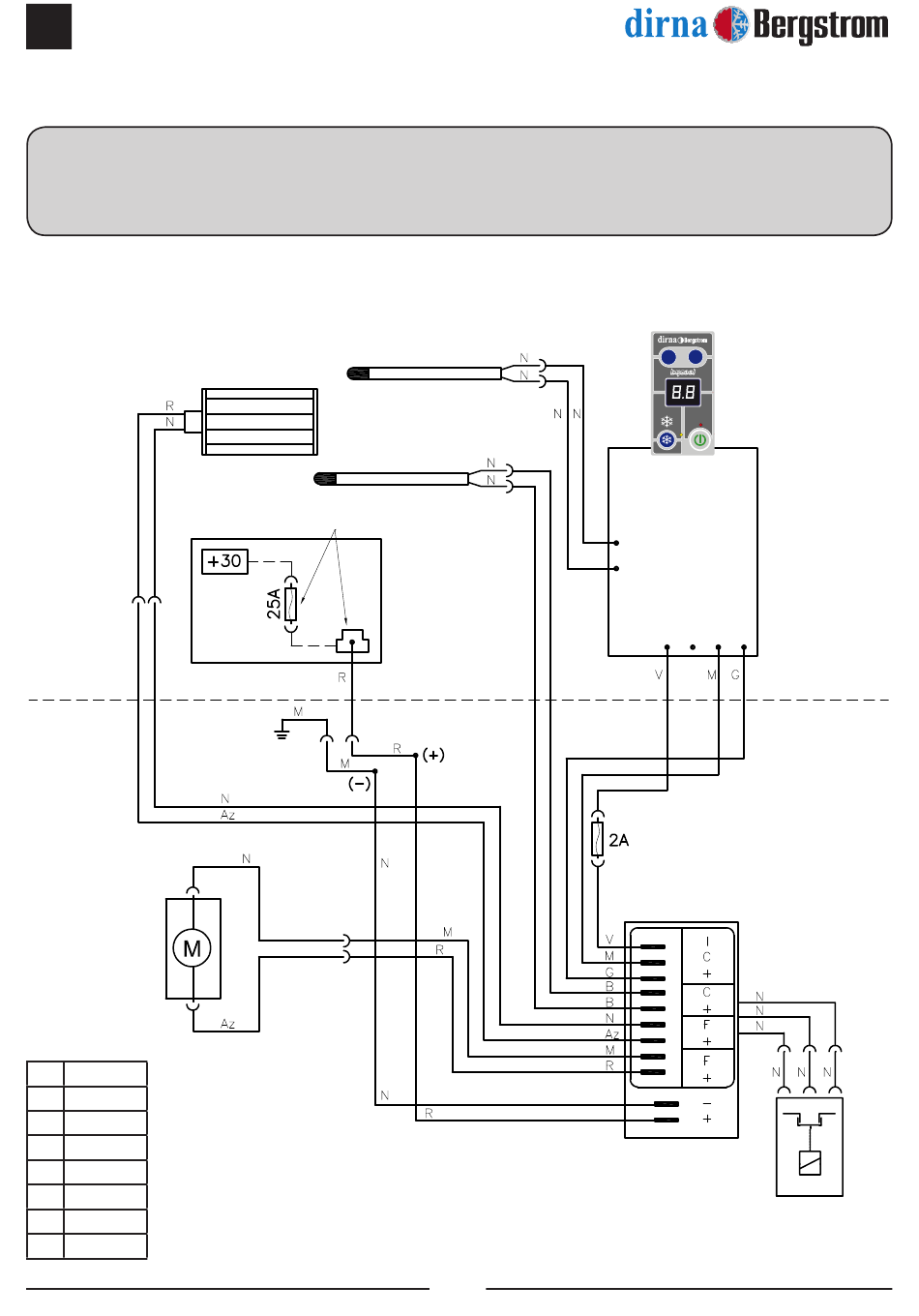

EURO 6 - Esquema Eléctrico
24
-
+
ºC
ºF
TEMP
Control electrónico
Módulo electrónico
del compresor
Compresor
®
