Le présent document est un complément à la notice d'installation et d'utilisation: Flamcomat, Doc.no.: MC00448/06-2013/fra;
Flexcon M-K, Doc. pas:. MC00449/06-2013/fra et doivent être utilisés avec seulement ces documents de base. Les consignes
générales de sécurité qui y sont contenues s'applique en particulier, pour l'information sur l'équipement, l'utilisation et la fonction.
Pour obtenir les instructions d'installation et d'autres documents en plusieurs langues, visitez www.flamcogroup.com / manuals.
Plus d'information produit peuvent être obtenu auprès de chaque filiales Flamco (voir page 2).
1. Utilisation appropriée
Les composants électroniques constituent un ajout sous licence à un module de commande SPCx-lw / hw, afin de fournir une
interface de carte SD / MMC pour répondre aux exigences du transfert de données SPC. La déclaration de conformité dans le
document de base est d'application.
Utilisation : traiter un fichier de configuration SPC disponible *, le sauvegarder (sur d'autres supports de données), l'utiliser à des fins
d'analyse (évaluation, traçabilité, etc.) ou de communication (distribution, expédition). Fichier utilisé pour apporter des modifications
ou destiné au département Support / Service afin de créer un module de commande configuré à l'identique, sujet à des instructions
spécifiques.
*) Pour utilisation correcte de données disponibles ou requises dans un module de commande SPC.

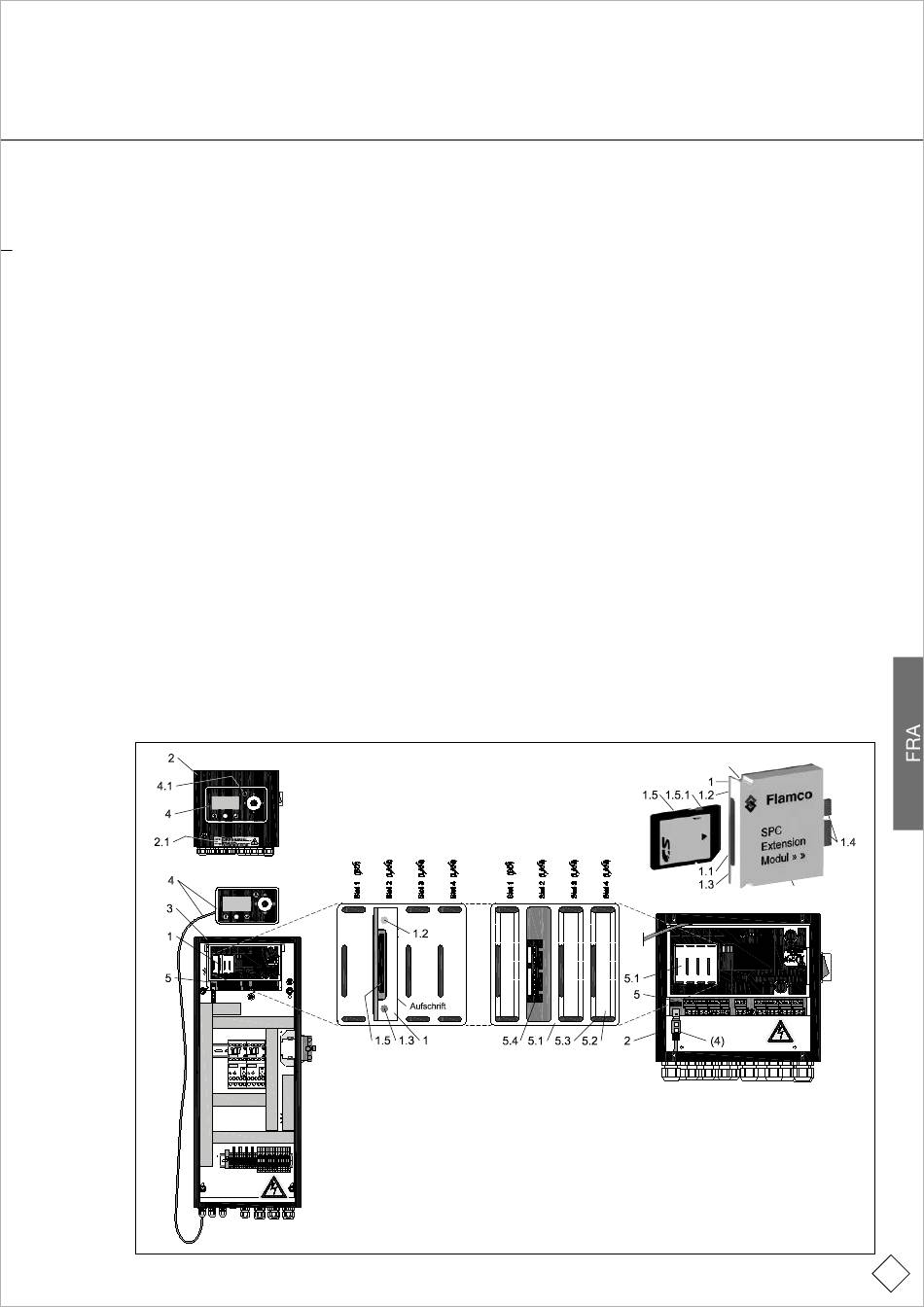

2. Equipement, montage du module
Équipement d'origine : Le module fait partie intégrante de l'unité de commande de la pression externe (Fig. 1; 2; 6). Equipement
supplémentaire : Le kit contient l'item 1 (fig. 3), les opérations décrites dans les fig. 2 et 4 - 6 peuvent uniquement être effectuées
lorsque l'alimentation électrique est coupée.
1.
Module d'extension SPC, carte SD
1.1
Type de version, arrière module :
"SPC_SD_V(...) . (...)".
1.2
LED vert, allumé (en fonction).
1.3
LED rouge, allumé (erreur).
1.4
Languette de connecteur.
1.5
C arte-mémoire Digital Memory Card (SD) 2 GB, ou
carte Multimedia Card (MMC) jusqu'à 8 GB; Secure
Digital Memory Card High Capacity (SDHC) jusqu'à
32 GB; Formats de fichier: FAT12; 16; 32.
1.5.1
Curseur protection en mode d'écriture (Verrouillage).
2
Unité de commande SPCx-lw
figure 1
SPCx-lw
figure 6
Module d'expansion SPC avec
carte-mémoire SD insérée
verticalement dans la fente 2
(languette de connecteur dans la
fente jusqu'en position verrouillée).
figure 2
SPCx-hw ; illustré sans capot d'unité
de commande (déposé) et pupitre
d'information. Equipement illustré :
Démarrage direct, 2 moteurs.
2.1
Information, note : Tension dangereuse ! A ouvrir
uniquement par du personnel compétent. Couper
l'alimentation électrique avant d'ouvrir l'unité.
3
Unité de commande SPCx-hw
4
Bornier SPC
4.1
T ouche tactile : "Affichage message d'erreur", active
lorsque rétro-éclairage rouge en fonction.
5
Unité de commande SPCx
5.1
Fentes 1...4.
5.2
Capot de fente à déposer prédéterminé
5.3
Ouverture de capot à déposer.
5.4
Fente 2.
Prise encastrée
figure 3
figure 5
Retirer le capot à déposer de la
fente 2 avec l'outil spécial (enlever
le matériau résiduel au point de
figure 4
rupture).
SPCx-lw ; illustré sans capot d'unité de
commande (déposé), information et bornier SPC.
Légende
