Dit document is een aanvulling op de montage- en begruikshandleidingen: Flamcomat, Doc.-Nr.: MC00448/06-2013/nld;
Flexcon M-K, Doc.-Nr.: MC00449/06-2013/nld en mag uitsluitend worden gebruikt in combinatie met deze basisdocumenten. De
hierin beschreven algemene veiligheidsinstructies zijn van toepassing op deze uitrusting, dit gebruik en deze functie.
Ga naar www.flamcogroup.com/manuals voor montage- en gebruikshandleidingen en aanvullende documenten in verschillende
talen. Verdere productinformatie kan opgevraagd worden bij de respectievelijke Flamco filiaal (zie pagina 2).

1. Correct gebruik

Elektronische componenten vormen een toevoeging onder licentie aan een SPCx-lw / hw besturing, en vormen een SD / MMC
kaartinterface ten behoeve van SPC gegevensoverdracht. De conformiteitsverklaring in het basisdocument is van toepassing.
Gebruik: voor verwerking van een beschikbaar SPC configuratiebestand*, slaat u het op (op een andere gegevensdrager) en gebruikt
u het voor analysedoeleinden (evalueren, traceren, enz.) of communicatie (distributie, expeditie). Bestand gebruikt voor het maken
van wijzigingen of voor Ondersteuning / Service voor het aanmaken van een identiek geconfigureerde regeleenheid onderworpen aan
specifieke instructies.
*) Voor correct gebruik van beschikbare of vereiste records in een SPC besturing.

2. Uitrusting, installatie van module

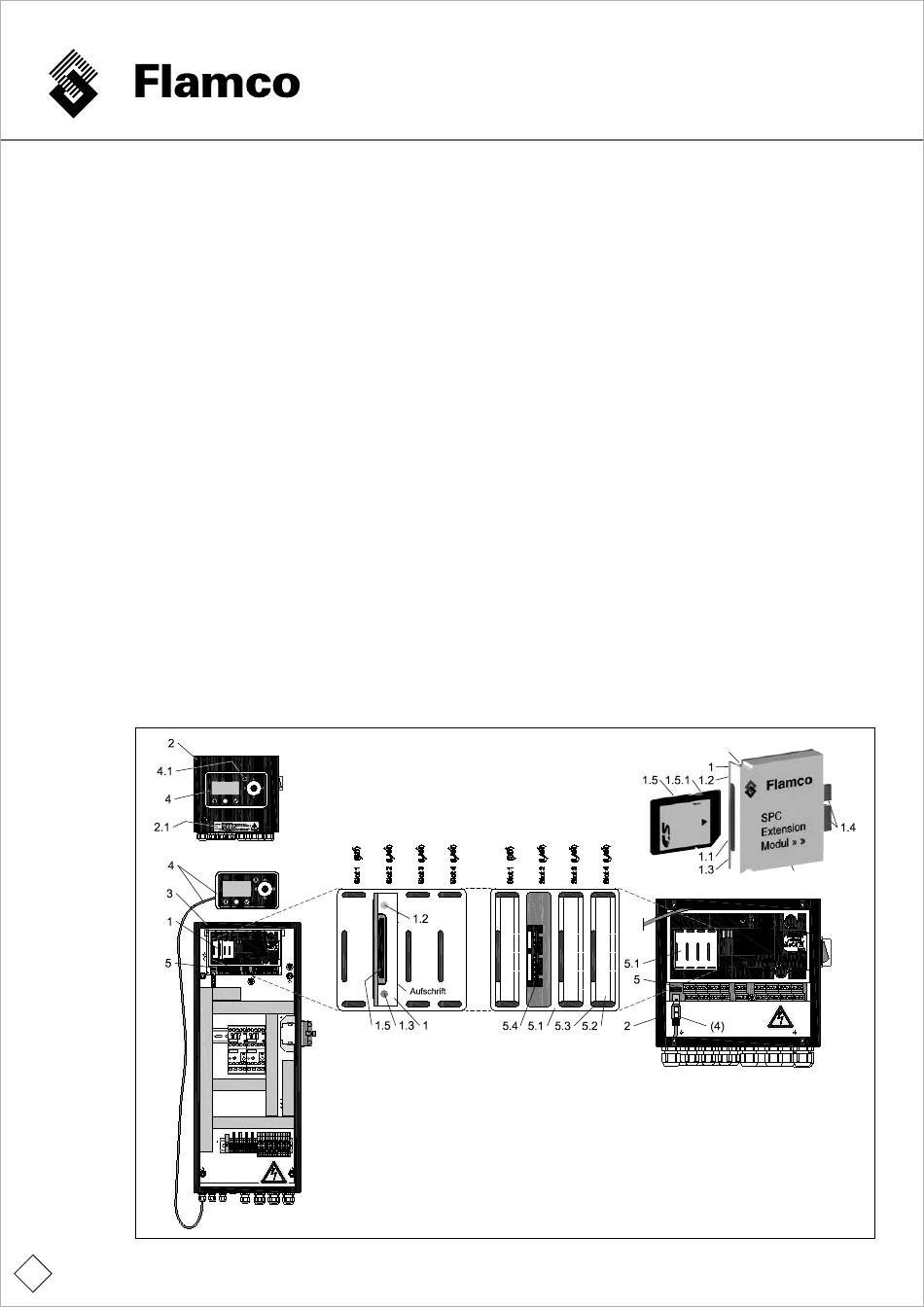

Originele uitrusting: De module is een integraal onderdeel van de automaatbesturing (fig. 1; 2; 6). Aanvullende uitrusting: De
verpakking bevat item 1 (fig. 3); de handelingen in fig. 2 en 4-6 kunnen uitsluitend worden uitgevoerd nadat de voeding is
uitgeschakeld.
1. SPC uitbreidingsmodule, SD-kaart
1.1 V ersietype, achterzijde:
"SPC_SD_V(...) . (...)".
1.2 LED groen, verlicht (werkend).
1.3 LED rood, verlicht (fout).
1.4 Connectorstrip.
1.5 S ecure Digital Memory Card (SD) 2 GB
geheugenkaart, alternatief Multimedia Card (MMC)
tot 8 GB; Secure Digital Memory Card High Capacity
(SDHC) tot 32 GB; Bestandformats: FAT12; 16; 32.
1.5.1 Schrijfbeveiligingsschuif (vergrendeling).
2 SPCx-lw besturing
figuur 1
SPCx-lw
14
figuur 6
SPC expansiemodule met
SD geheugenkaart verticaal
ingestoken in beschikbare slot
2 (connectorstrip in slot naar
bezettingspositie).
figuur 2
SPCx-hw; afgebeeld zonder
regeleenheiddeksel (verwijderd) en
informatiepaneel. Afgebeelde uitrusting:
Directe start, 2 motors.
2.1 I nformatie, opmerking: Gevaarlijke spanning! Mag
uitsluitend door gekwalificeerd personeel worden
geopend. Van voeding loskoppelen alvorens de
eenheid te openen.
3 SPCx-hw besturing
4 SPC Terminal
4.1 S ensortoets: "Foutmeldingsdisplay", actief wanneer
achtergrondverlichting rood aan.
5 SPCx regeleenheid
5.1 Slots 1...4.
5.2 Vooraf bepaald uitbreekpuntveld
5.3 Onderbrekingspuntveld wordt geopend.
5.4 Slot 2.
figuur 3
figuur 5
Verwijder slot 2
onderbrekingspuntveld met
speciaal gereedschap (verwijder
figuur 4
overbodig materiaal aan
SPCx-lw; afgebeeld zonder regeleenheiddeksel
onderbrekingspunt).
(verwijderd), informatiepaneel en SPC terminal.
Verzonken greep
Legenda
