STEUERSIGNALE (NUR SBC 250 ADV)

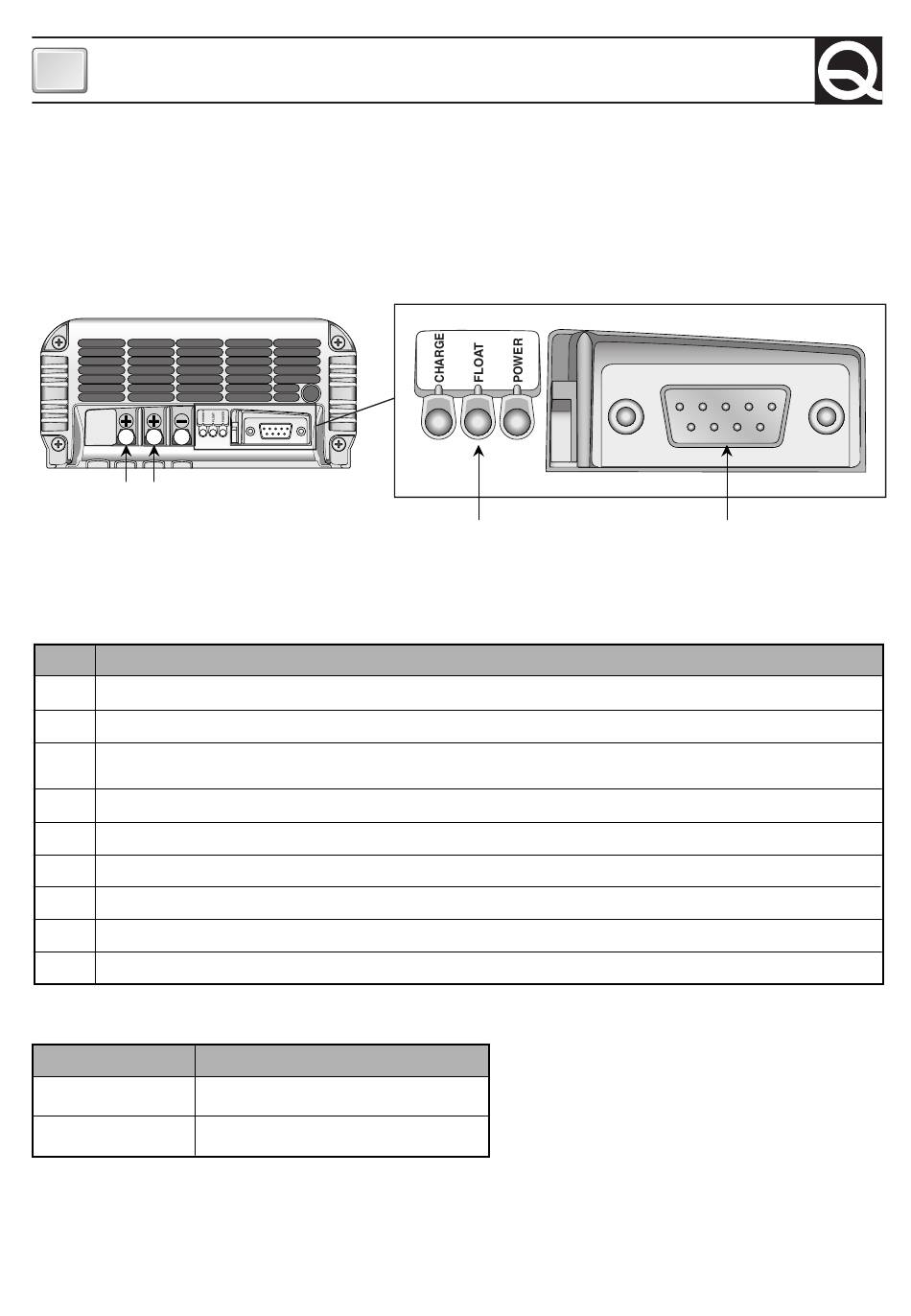

Das Ladegerät ist mit einer, 9-poligen Buchse (Verbinder DB9, siehe Abb. 4) ausgerüstet, an dem die
verwendbaren Analogsignale für die Überwachung und die Kontrolle des Geräts vorliegen.
ABB. 4
SLAVE A MASTER
Es folgt eine Beschreibung der am Verbinder vorliegenden Signale:
Nummer Beschreibung
1 Positiv Ausgang MASTER (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
2 Positiv Ausgang SLAVE A (650mA max). Bei Aufnahme von 100mA liegt der Fehler unter 0.7%.
Nicht angeschlossen oder, falls vorhanden, positiv Ausgang SLAVE B (max. 650mA). Bei Aufnahme von 100mA
3
liegt der Fehler unter 0.7%.
4
Vereinfachter Zustand des Ladegeräts (Ausgang open collector, max. 20 mA).
5
Positiv Shunt Gesamtstrom Ladegeräte (max. 10 mA). Das Umformungsverhältnis beträgt 100mV/100A.
6
GND Signal 1 (V Master).
7
GND Signal 2 (Slave A).
8
GND Signal 3 (V Slave B, falls vorhanden).
9
Negativ Shunt Gesamtstrom Ladegeräte.
EINFACHER ZUSTAND LADEGERÄTE
Anschluss PIN 4
HOHE IMPEDANZ
GND
Ein Beispiel für den Anschluss der Steuersignale kann der Abb. 3 entnommen werden.
32
Zustand
AUSGESCHALTET ODER
PROBLEME VORHANDEN
EINGESCHALTET ODER KEINE
PROBLEME VORHANDEN
LED
BEDIENUNGS DISPLAY
5 4 3 2 1
9 8 7 6
VERBINDER
STEUERSIGNALE
