Caractéristiques de l'appareil
2.6

Dimensions et raccordements

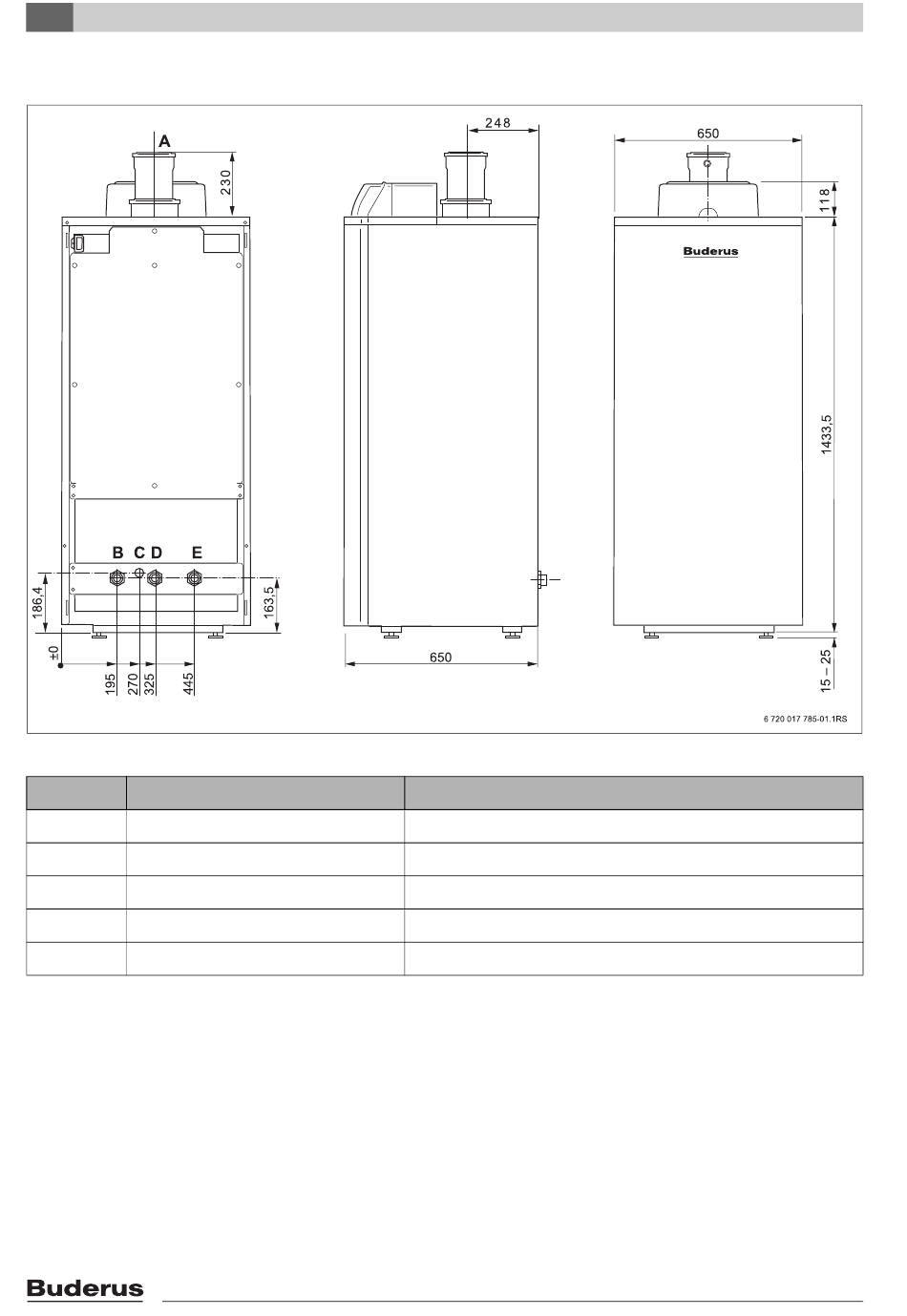

Fig. 2 Logano plus GB202-62/95
Position Dénomination
A Pièce de raccordement chaudière
B Retour
C Sortie condensats
D Raccordement gaz
E Départ
Tabl. 1 Légende de la fig. 2
8
Branchement
Ø concentrique 110/160 mm
Filetage externe R1½ " (joints plats)
Tuyau d'écoulement Ø 21mm (interne)
R 1" filetage mâle (conique)
Filetage externe R1½ " (joints plats)
Logano plus GB202-62/95 - Sous réserve de modifications techniques.
