5
Montage
5.5.2
Fonctionnement type ventouse
Construction C
xx
Avec les systèmes d'évacuation des gaz brûlés de type C,
la chaudière est alimentée en air comburant à partir de
l'extérieur de la maison. L'évacuation des gaz brûlés est
effectuée par le haut. le carénage de la chaudière est
étanche au gaz et fait partie de l'amenée d'air de combus-
tion. Pour les chaudières à ventouse, la porte de la chau-
dière doit impérativement être fermée lorsque celle-ci est
en service.
B Monter le tuyau des gaz brûlés et de l'air de combus-
tion selon la notice de montage du système d'évacua-
tion des gaz brûlés.
5.5.3
Matériaux des systèmes d'évacuation des gaz brûlés
Un système d'évacuation des gaz brûlés en aluminium, en
acier inoxydable ou en plastique peut être raccordé à la
chaudière.
Les conduites d'évacuation des gaz brûlés en plastique
doivent être adaptées en fonction de la température (par
ex. pour une température de gaz brûlés de 88 °C, une
homologation pour des températures jusqu'à 120 °C est
nécessaire).
Vous trouverez des informations supplémentaires concer-
nant les kits de base des systèmes d'évacuation des gaz
brûlés en plastique dans la documentation technique de
la chaudière.
5.5.4
Montage de la pièce de raccordement chaudière
B Monter la pièce de raccordement chaudière [1] (située
à l'intérieure de la chaudière) sur la partie supérieure.
Veiller à ce que l'embout de mesure pour gaz brûlés
soit accessible.
30

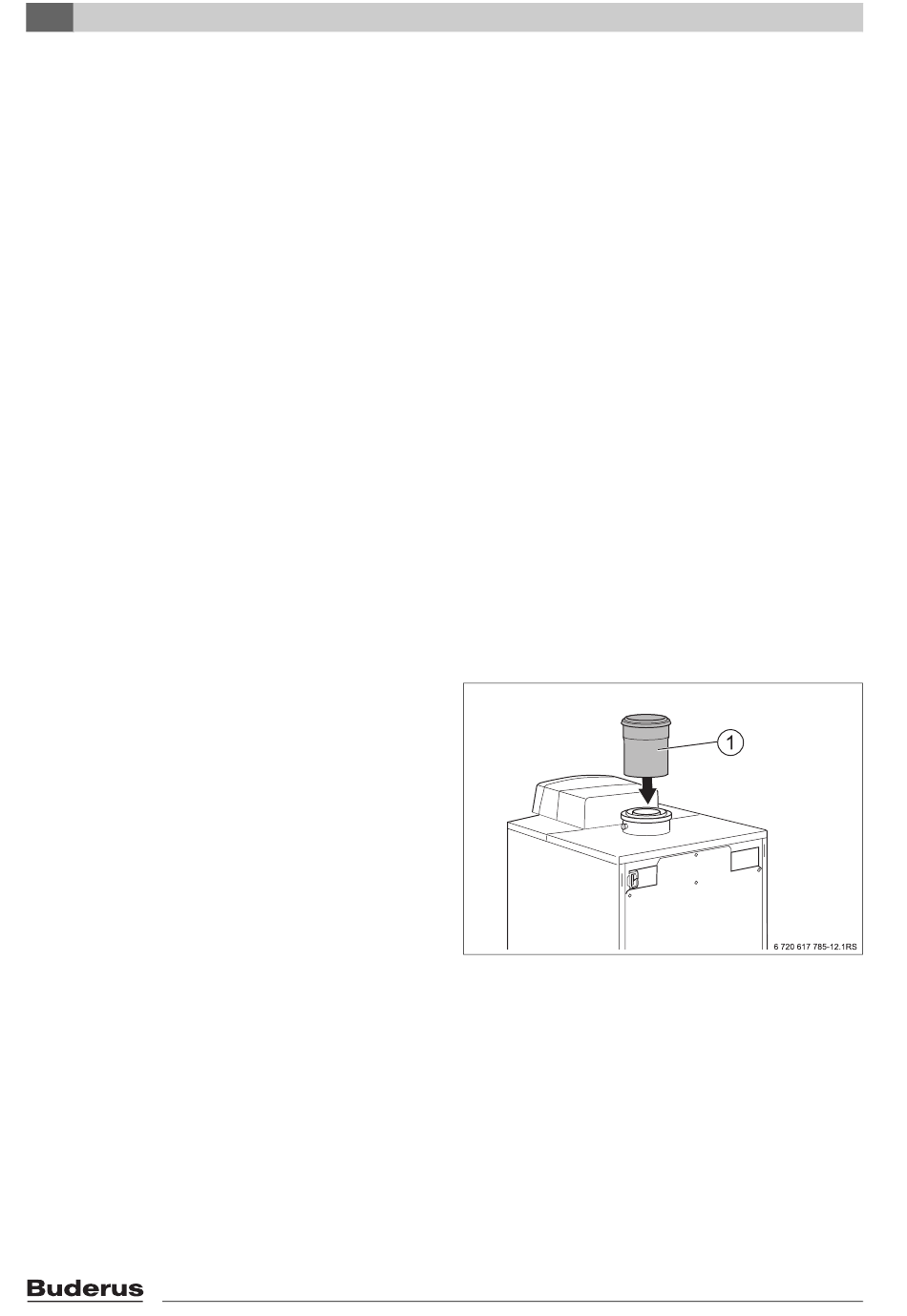

Fig. 21 Mise en place de la pièce de raccordement
chaudière
Logano plus GB202-62/95 - Sous réserve de modifications techniques.
