Safety notes for operating the motor
- Whenever you are installing or otherwise handling the motor or speed control-
ler, be sure to observe the instructions supplied with those units.
- It is also important to study the instructions provided with the LiPo battery
before using them for the first time.
- Whenever you are working on the model - making adjustments, carrying out
maintenance etc. - keep well clear of the rotational plane of the propeller, as
it constitutes an injury hazard. Do not let anybody stand in front of the model
when the engine is running.
DISPOSAL
This symbol means that it is essential to dispose of electrical and elec-
tronic equipment separately from the domestic refuse when it reaches the
end of its useful life. Take your unwanted equipment to your local com-
munal collection point or recycling centre. This applies to all countries of
the European Union, and to other European countries with separate waste
collection systems.
CE CONFORMITY DECLARATION
This product is compliant with directive 2011/65/EU - RoHS.
Errors and omissions excepted.
Technical modifications reserved.
Copyright Multiplex Modellsport 2015
Duplication and copying of the text, in whole or in part, is only permitted with the prior written
approval of Multiplex Modellsport GmbH & Co.KG
ROXXY
sans balais à induit externe
®
Les moteurs sans balais, à aimants néodymes sont les moteurs
électriques les plus modernes. Particulièrement avec des moteurs
à induit externe qui n'exigent pas de mécanisme, ces moteurs à
couple puissant et excellent rendement proposent un large spectre
de puissances.
Du fait de la structure de leur conception, les moteurs à induit exté-
rieur sont susceptibles d'entraîner de grandes hélices sans l'inter-
médiaire d'engrenages. Ils sont ainsi les moteurs idéaux pour les
entraînements directs.
- Rendement très important grâce au coefficient de remplissage
maximal du cuivre et l'exploitation d'aimant néodymes.
- Grande souplesse de rotation grâce à de grands roulements à
billes de précision.
- Montage bilatéral possible.
Consignes de mise en place
- Choisissez la longueur des vis de fixation en sorte qu'elles ne
puissent endommager l'intérieur du moteur. Afin que les vis ne se
desserrent pas de manière intempestive, appliquez un produit de
freinage des filets (Loctite 648). Le produit de freinage des filets
ne doit en aucun cas s'écouler dans les roulements à billes.
- Veillez à ce que la cloche de l'induit externe tourne librement.
- N'utilisez pas d'hélices d'entraînement endommagées.
- Veillez à ce que l'intérieur du moteur ne soit pas souillé par des
impuretés, de l'eau ou des particules métalliques.
- Si le sens de rotation du moteur n'est pas correct, intervertir deux
des trois connexions du variateur.
Accus LiPo recommandés
Accus ROXXY
Power LiPo
®
Variateur Roxxy sans balais approprié
Réf.
Type de variateur
31 8629
930
31 8631
940-6
Accessoires
Set accessoires Roxxy sans balais à induit externe D 50
ref. 31 9050

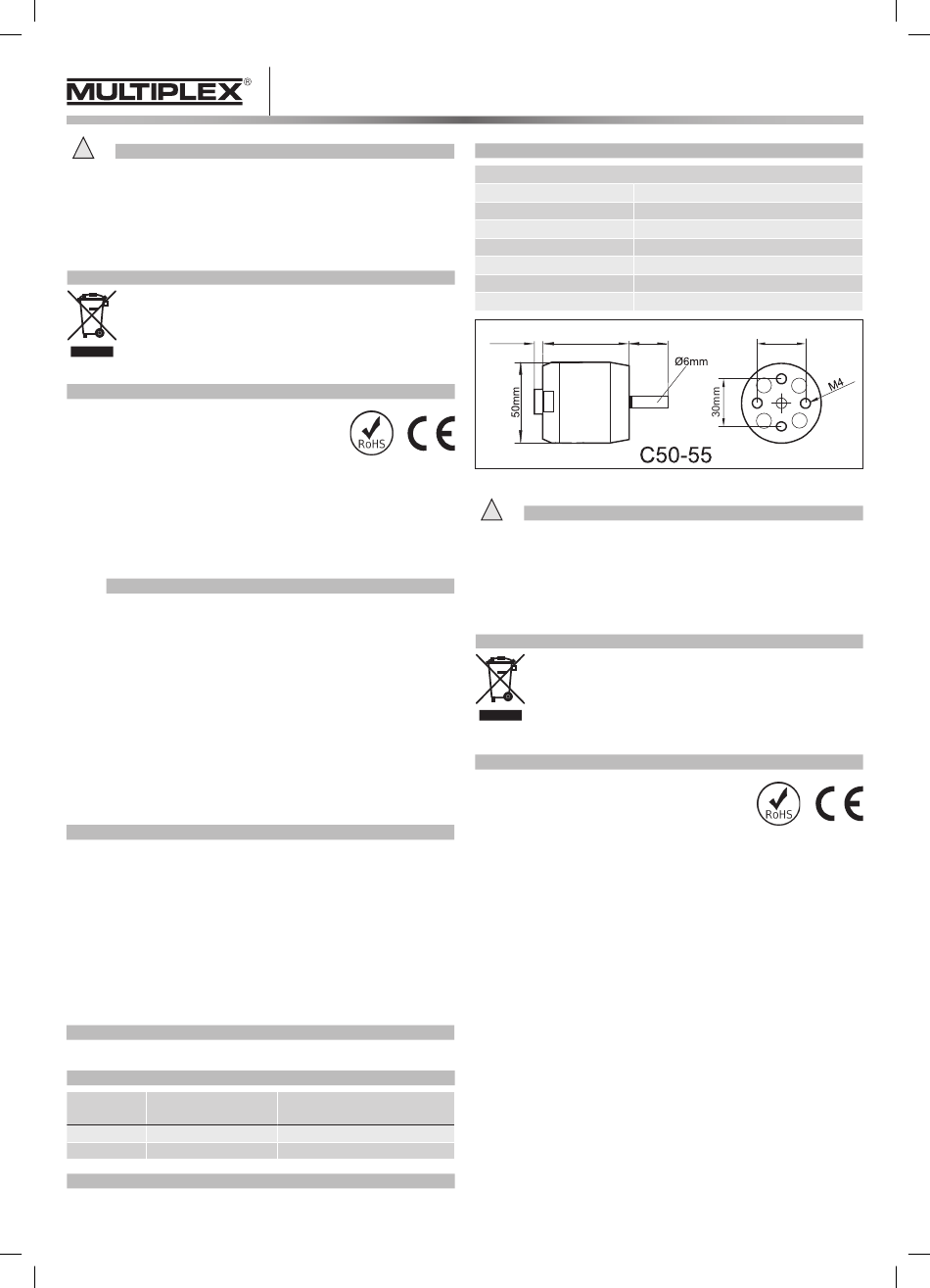

Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
- Lisez également les instructions relatives aux accus LiPo avant leur mise en
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
Le produit est conforme aux directives 2011/65/EU - RoHS.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Nbre d'éléments LiPo /
Courant de charge (A)
2-4S / 30A
2-6S / 40A
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
Caractéristiques techniques
C50-55-100kV réf. 31 4984
Tension
12 volts / 3 éléments LiPo
Régime
100 tr/min / V
16 A (5 min.)
Courant de charge
Courant de charge max.
18 A (60 s)
Encombrement
Ø 50 x 46 mm
Poids approx.
290 g
Diamètre de l'arbre
6 mm
2,5mm
46mm
21mm
Arbes de rechange #31 5055
!
Consignes de sécurité pour la mise en oeuvre du moteur
contrôleur.
service
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE AU REBUT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATION DE CONFORMITÉ CE
No. 31 4984
30mm
