Montering

Eldstad 1x
Benfäste 2x
Skruv M6x40 6x
Mutter M6 6x

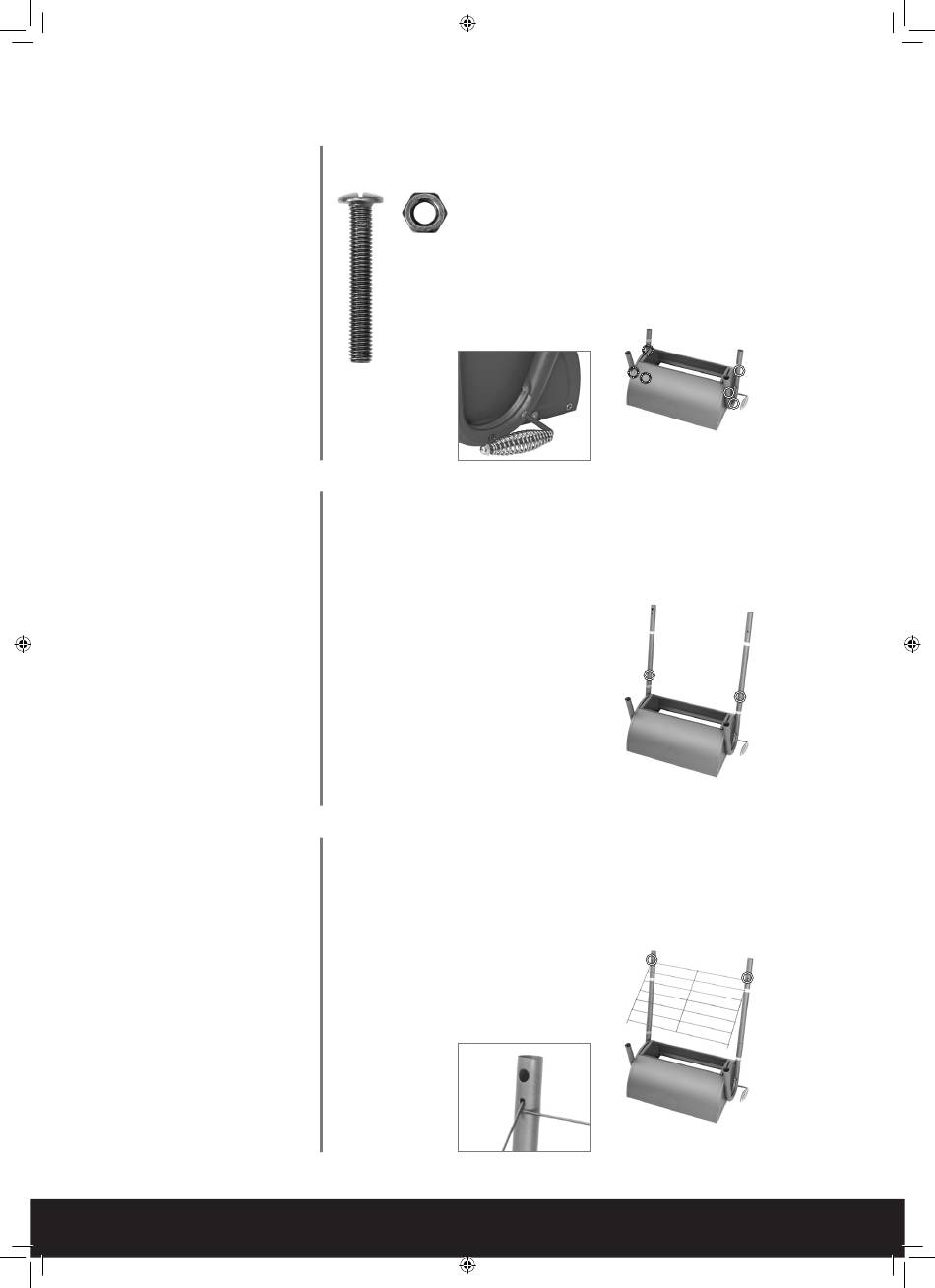

Fäst de två benfästena i eldstaden
med 6 M6x40 skruvar och 6 M6
muttrar.
Kontrollera att nitmuttern i eldsta-
den är riktad bakåt. Muttrarna ska
vara riktade inåt.
Ben 2x
Fäst de två benen (kort och långt) i
den bakre delen av benfästena så
att skruvhålen är över varandra.
Kontrollera att det kortare benet är
på motsatt sida mot benfästet med
handtag.
Bottenhylla 1x
Skjut in bottenhyllan i hålen på be-
nen. Ändarna på bottenhyllan måste
peka uppåt.
66 | SVENSKA
1
6x 6x
M6x40 Mutter
2
3
