Commande de débit de pulvérisation
La commande de débit de pulvérisation se trouve sur le
panneau de commande, à droite du siège (Fig. 19).
Appuyez la commande en avant et maintenez-la dans cette
position pour augmenter la pression du système de
pulvérisation, ou appuyez et maintenez la commande en
arrière pour réduire la pression.
Commutateur à clé de blocage de débit
Le commutateur à clé de blocage de débit se trouve sur le
panneau de commande, à droite du siège (Fig. 19). Tournez
la clé dans le sens anti-horaire à la position de blocage pour
désactiver le commutateur de débit de pulvérisation et
empêcher ainsi quiconque de le modifier accidentellement.
Tournez la clé dans le sens horaire à la position de
déblocage pour activer le commutateur de débit de
pulvérisation.
Emplacements des commandes de
relevage des rampes, de rampe sonique
et de balisage à la mousse
Si vous montez le dispositif de relevage de rampe
électrique, la rampe sonique et le kit de balisage à la
mousse, vous ajouterez les commandes correspondantes au
panneau de commande. Le pulvérisateur est muni
d'obturateurs en plastiques à ces emplacements.
Régulateur de débit
Il se trouve derrière la cuve (Fig. 20) et régule le volume de
liquide utilisé en l'acheminant jusqu'aux rampes ou
jusqu'au flexible de dérivation de la cuve. Vous pouvez le
commander de deux manières : avec la commande de débit
de pulvérisation ou manuellement. Pour la commande
manuelle, vous devez d'abord débrancher le connecteur du
câble sur le régulateur. Vous pouvez alors tourner le bouton
en haut du régulateur pour obtenir la pression voulue
manuellement.
1
2

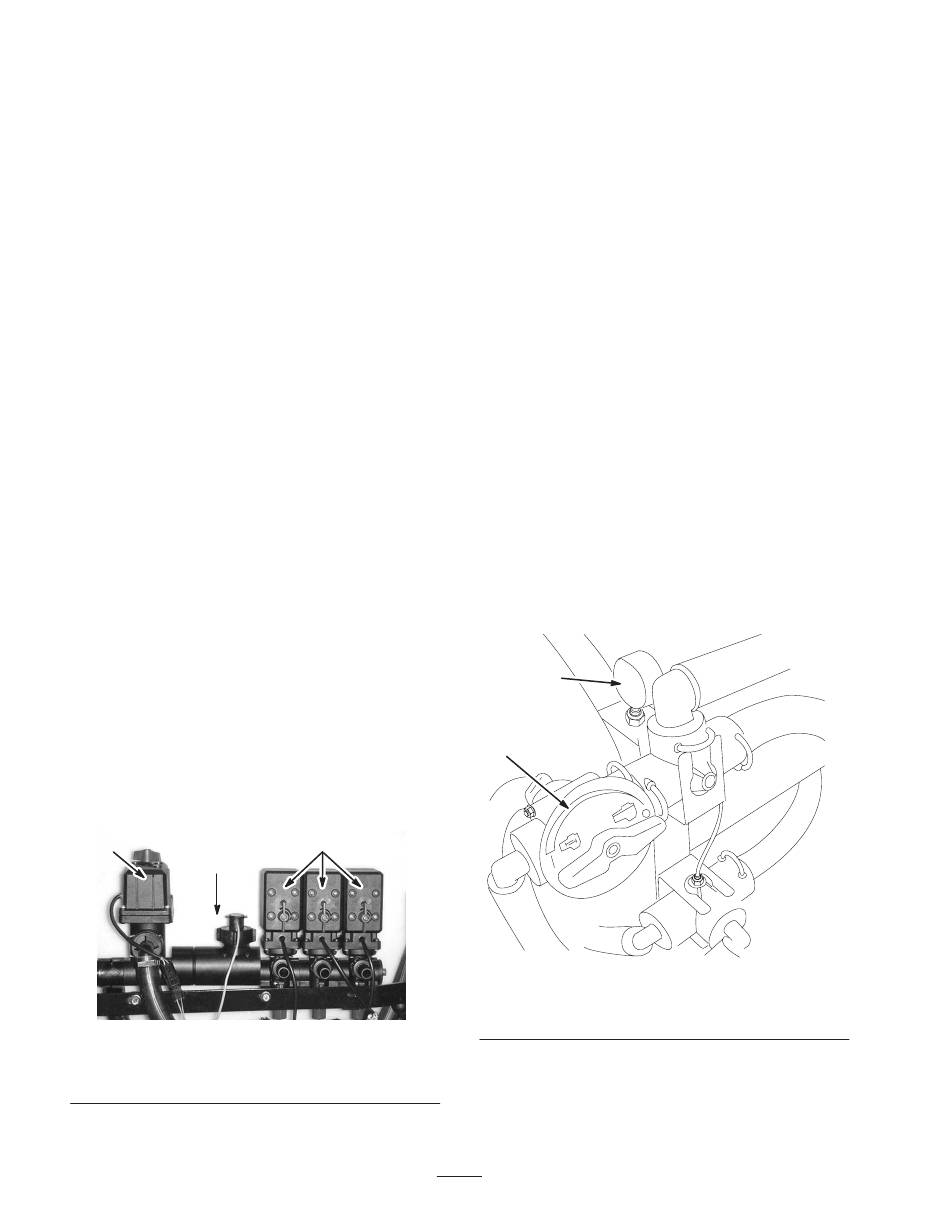

Figure 20
1. Régulateur de débit
2. Débitmètre
3
3. Soupapes de rampes
24
Débitmètre
Le débitmètre mesure le débit de liquide qui sera utilisé par
le système Spray Prot (Fig. 20).
Soupapes de rampes
Ces soupapes activent ou désactivent les trois rampes
(Fig. 20). Si une rampe n'est pas en place ou si vous ne
voulez pas actionner l'une d'entre elles, vous pouvez
actionner chaque soupape manuellement en débranchant le
connecteur puis en tournant le bouton situé sur la soupape
dans le sens horaire pour désactiver la soupape, ou dans le
sens anti-horaire pour l'activer.
Soupapes de dérivation de rampes
Les soupapes de dérivation redirigent le liquide d'une
rampe jusqu'à la cuve lorsque vous désactivez le segment
de rampe. Vous pouvez ajuster ces soupapes pour que la
pression de rampe reste constante quel que soit le nombre
de rampes en service (voir Réglage des soupapes de
dérivation des rampes, page 30).
Soupape de commande d'agitation
Cette soupape se trouve du côté droit de la cuve (Fig. 21).
Tournez le bouton de la soupape à la position 9 heures pour
lancer l'agitation de la cuve, et à la position 3 heures pour
l'arrêter.
2
1
Figure 21
1. Soupape de commande
d'agitation
Pour que l'agitation soit possible, il faut que la pompe soit
en marche et que le moteur tourne à un régime supérieur au
régime de ralenti. Si vous arrêtez le pulvérisateur et que
vous souhaitez activer l'agitation, placez le sélecteur de
m–7697
2. Manomètre
