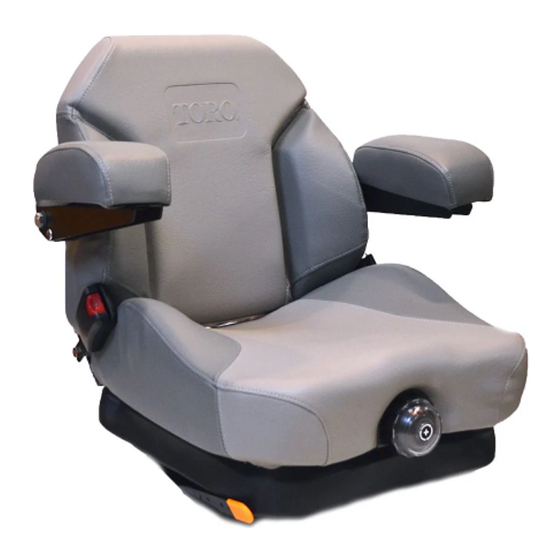

Kit siège de luxe
Tondeuse autoportée Z Master
N° de modèle 121-7595
N° de modèle 78550
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
Remarque: Pour optimiser la sécurité et le rendement, un
kit masses (réf. 121-7576) doit être monté sur les machines
Série 2000 équipées d'un tablier de coupe de 122 cm (48 po)
après l'installation du kit siège de luxe. Vous pouvez vous
procurer le kit masses correct chez un dépositaire-réparateur
agréé.
1
Dépose du siège
Aucune pièce requise
Dépose du siège pour les tondeuses Z
Master Série 2000
1. Reculez le siège le plus loin possible pour exposer les
écrous avant.
2. Desserrez les écrous avant. Il n'est pas nécessaire de
retirer les écrous.
3. Avancez le siège le plus loin possible pour exposer les
écrous arrière.
4. Desserrez les écrous arrière. Il n'est pas nécessaire de
retirer les écrous.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Description
Aucune pièce requise
Siège
Entretoise
Écrou à embase (5/16 po)
Serre-câble en plastique
Aucune pièce requise
Enregistrez votre produit à www.Toro.com.
®
Instructions de montage
Qté
–
Déposez le siège.
1
4
Montez le siège.
4
4
–
Contrôlez le système de sécurité.
5. Faites coulisser le siège et son plateau en avant pour
faire passer les écrous avant par les encoches en trou
de serrure (Figure 1).
6. Déposez le siège et son socle de la machine.
7. Débranchez le connecteur du faisceau du commutateur
de siège situé sous le siège.
Figure 1
1. Siège existant
Traduction du texte d'origine (FR)
Tous droits réservés *3376-911* B
Imprimé aux États-Unis.
Form No. 3376-911 Rev B
Utilisation
g018378
2. Écrous avant avec
encoche en trou de
serrure
1
2
Publicité
Table des Matières
Manuels Connexes pour Toro 121-7595
Sommaire des Matières pour Toro 121-7595
- Page 1 Form No. 3376-911 Rev B Kit siège de luxe Tondeuse autoportée Z Master ® N° de modèle 121-7595 N° de modèle 78550 Instructions de montage Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
-
Page 2: Dépose Du Siège Pour Les Tondeuses Z Master Série 7000
Déposez du siège pour les tondeuses Dépose du siège pour les tondeuses Z Master Série 5000 ou 6000 (siège Z Master Série 3000 ou Séries 5000 et inclinable) 6000 internationale (siège fixe) 1. Déverrouillez le siège et basculez-le en avant. 1. -
Page 3: Montage Du Siège
Figure 6 g020561 Montage du siège Figure 7 1. Nouveau siège 3. Armature de siège Pièces nécessaires pour cette 2. Entretoise 4. Écrou opération: 5. Rebranchez le connecteur du faisceau au contacteur de Siège siège situé sous le siège, vers l'avant (Figure 13). Entretoise 6. - Page 4 Montage du siège pour les tondeuses Z Master Série 5000 ou 6000 (tondeuses grand-public uniquement) 1. Basculez l'armature du siège vers le haut. 2. Retirez les caches en plastique qui protègent les goujons du siège pour l'expédition. 3. Placez une entretoise sur chacun des goujons (Figure Figure 9 1.
-
Page 5: Montage Du Siège Pour Les Tondeuses Z Master Série 7000
Montage du siège pour les tondeuses Z Master Série 7000 1. Basculez l'armature du siège vers le haut. 2. Placez une entretoise sur chacun des goujons (Figure 11). g020672 Figure 12 1. Siège 3. Écrou à embase (5/16 po) 2. Plateau du siège 4. -
Page 6: Contrôle Du Système De Sécurité
12. Pour les machines internationales uniquement : Posez alors que le frein de stationnement est serré, ou si vous quittez le cache de l'unité hydraulique sur la machine (Figure le siège alors que la PDF est engagée. 14). Le compteur horaire comporte des symboles qui indiquent à l'utilisateur quand le composant de verrouillage de sécurité... -
Page 7: Utilisation
Utilisation Positionnement du siège Vous pouvez avancer ou reculer le siège. Amenez le siège à la position la plus confortable pour vous, et offrant le meilleur contrôle pour la conduite. Poussez le levier de réglage sur le côté pour débloquer et régler le siège (Figure 15).
