Einbau und Anschluss (Fortsetzung)
4.3

Elektrischer Anschluss

Der Sensor verfügt über einen Überlastschutz.
Nach Beseitigung der Überlast ist der Sensor
wieder funktionsfähig. Zudem ist der Sensor
verpolungssicher und gegen unbeabsichtigte
Vertauschmöglichkeiten geschützt.
4.3.1

3-polige Sensoren

S49
M8, Schließer

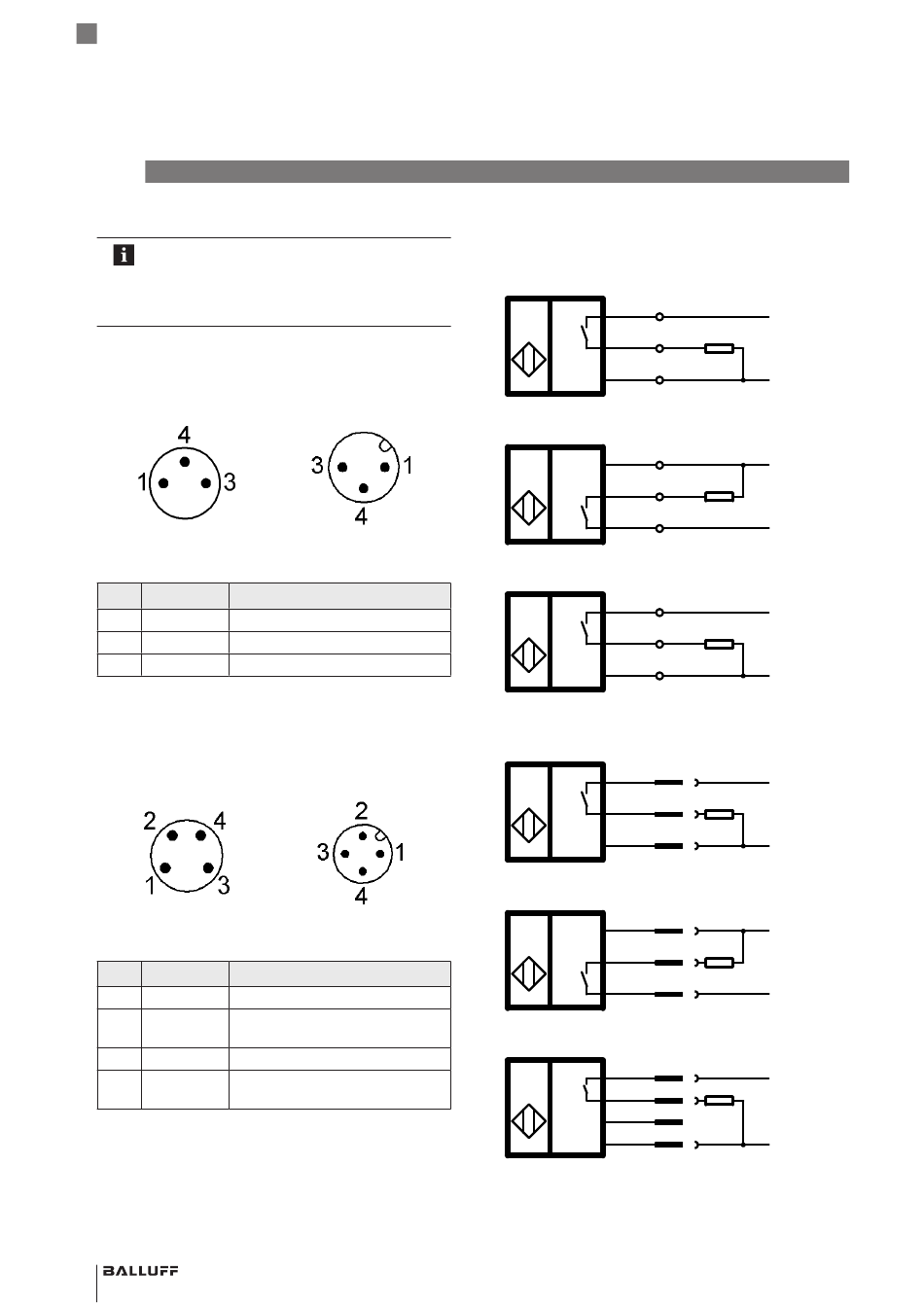

Bild 4-5: Pinbelegung Steckverbinder (Draufsicht auf Stiftseite)
Pin Adernfarbe Signal
Pin 1 Braun UB+ (Betriebsspannung, +24 V)
Pin 3 Blau UB– (Betriebsspannung, GND/0 V)
Pin 4 Schwarz OUT1 (Schaltausgang)
Tab. 4-1: Pinbelegung
4.3.2

4-polige Sensoren mit IO-Link

S75
M8, IO-Link, Class A
Bild 4-6: Pinbelegung Steckverbinder (Draufsicht auf Stiftseite)
Pin Adernfarbe Signal
Pin 1 Braun UB+ (Betriebsspannung, +24 V)
Pin 2 Weiß nicht angeschlossen bzw. nicht
vorhanden
Pin 3 Blau UB– (Betriebsspannung, GND/0 V)
Pin 4 Schwarz OUT1 (Schaltausgang) bzw.
C/Q bei IO-Link, konfigurierbar
Tab. 4-2: Pinbelegung
10 deutsch
S4
M12, Schließer
S4
M12, IO-Link, Class A
4.3.3 Anschlussschaltbilder der verschiedenen
Ausprägungen
Kabelvarianten:
BMF 415KW-HAPS-...
BN
M
BK
BU
BMF 415KW-HANS-...
BN
M
BK
BU
BMF 415KW-HAKKI-...
BN
M
BK
BU
Steckervarianten:
BMF 415KW-HAPS-...
1
M
4
3
BMF 415KW-HANS-...
1
M
4
3
BMF 415KW-HAKKI-...-S75-00,3 / S4-00,3
1
M
4
2
3
+
−
+
−
+
S1/IO-Link
−
+
−
+
−
+
S1/IO-Link
nc
−
