4
CONCEPTION
4.4.7
Exemples de câblage
8 pôles, relais de sécurité UE10-3OS
+24 V
s
2
+24 V
3
n.c
4
n.c.
5
In2
6
In1
1
n.c.
7
0 V
8
Com1
deTec4 Prime
0 V
3) PELV

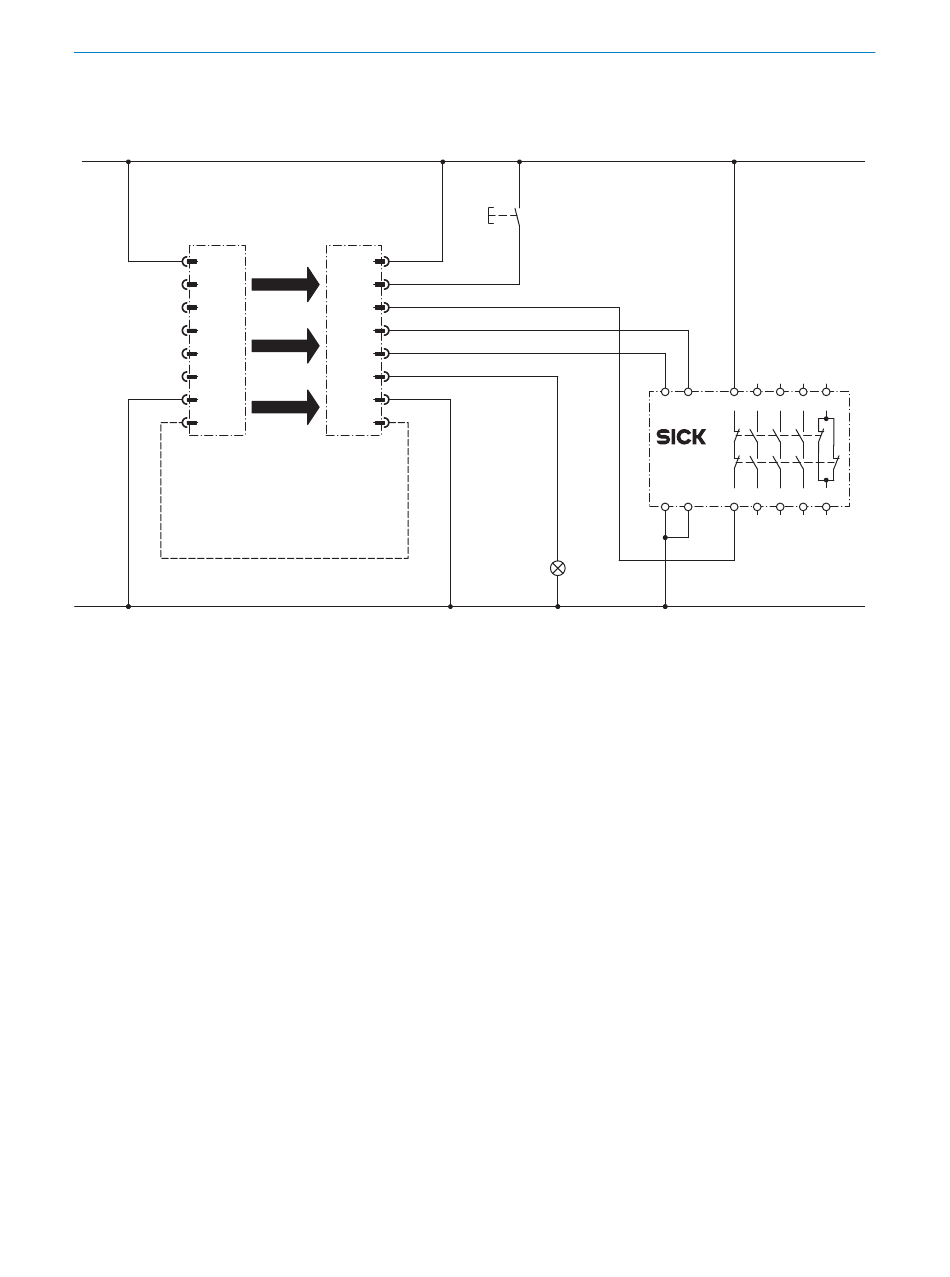

Illustration 26 : Exemple de câblage : relais de sécurité UE10-3OS 8 pôles
42
N O T I C E D ' I N S T R U C T I O N | deTec4 Prime
r
2
+24 V
1
RES
4
EDM
5
OSSD1
6
OSSD2
3
ADO
7
0 V
8
Com1
2)
1)
Circuits de sortie. Ces contacts doivent être intégrés dans la commande de manière à ce
que lorsque le circuit de sortie est ouvert, la situation dangereuse prenne fin. Pour les
catégories 4 et 3, cette intégration doit se faire en double canal (voies x et y). L'insertion
en mono canal dans la commande (voie z) n'est possible que pour les commandes en
mono canal et après avoir pris en compte l'analyse des risques.
2)
Pour avoir un double affichage d'état, les raccordements Com1 de l'émetteur et du récep‐
teur doivent être connectés l'un à l'autre dans l'armoire électrique (optionnel).
3)
Très basse tension de sécurité SELV/PELV.
Mission
Liaison entre un barrage immatériel de sécurité deTec4 Prime et un relais de sécu‐
rité UE10-3OS. Mode de fonctionnement : avec fonction de réarmement, contrôle
des contacteurs commandés (EDM) et sortie d'état.
Mode d'action
Lorsque le champ de protection est libre et que l'UE10-3OS est en position de
repos sans défaut, l'afficheur de champ et la lampe H2 clignotent. Le système est
prêt à fonctionner. L'actionnement de S1 (le bouton est actionné puis relâché)
débloque le système. Les sorties OSSD1 et OSSD2 sont sous tension, l'UE10-3OS
est activée. En cas de franchissement du champ de protection, les sorties OSSD1
et OSSD2 désactivent l'UE10-3OS.
Évaluation des défauts
Les courts-circuits et courts-circuits transversaux des OSSD sont détectés et ver‐
rouillent le système (Lockout). Le comportement défectueux de l'UE10-3OS est
détecté. La fonction d'arrêt est conservée. Toute manipulation (par ex. le blocage)
du bouton S1 empêche le déverrouillage des circuits de courant de sortie.
S1
H2
B1 B3
Y1 13 23 33 41
UE10-3OS
B2 B4
Y2 14 24 34 42
E132908/00/2015-04-07
8017727/ZOH2/2017-08-04 | SICK
Sujet à modification sans préavis
