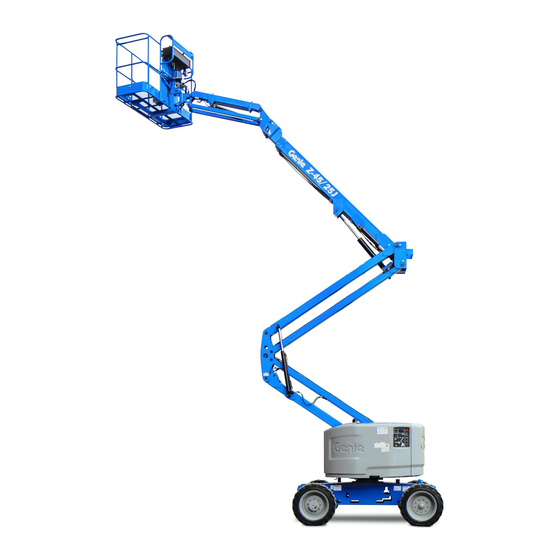

Genie Z-45/25 Bi-Energy Manuel De L'opérateur Avec Consignes D'entretien
Genie Z-45/25 Bi-Energy Manuel De L'opérateur Avec Consignes D'entretien

Genie Z-45/25 Bi-Energy Manuel De L'opérateur Avec Consignes D'entretien

Publicité

Liens rapides

Manuel de l'opérateur
avec consignes d'entretien
First Edition
Fifth Printing
Part No. 52630FR

Publicité

Table des Matières
loading

Sommaire des Matières pour Genie Z-45/25 Bi-Energy

  • Page 1 Manuel de l'opérateur First Edition Fifth Printing avec consignes d'entretien Part No. 52630FR...
  • Page 2: Table Des Matières

    Première édition : Cinquième impression, Site Internet : http://www.genielift.com avril 2002 Adresse e-mail : techpub@genieind.com « Genie » et « Z » sont des marques déposées de Genie Industries aux États-Unis et de nombreux autres pays. Imprimé sur papier recyclé L Imprimé...
  • Page 3: Règles De Sécurité

    Les règles de sécurité de l’employeur et les réglementations du chantier Les réglementations officielles en vigueur Vous n’ayez été correctement formé à utiliser la machine en toute sécurité. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 4: Risques D'électrocution

    électriques sont sous le personnel de la nacelle avant de tenter de tension. dégager celle-ci à l’aide des commandes au sol. Ne pas utiliser la machine comme masse de soudage. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 5 à sa sécurité et à sa stabilité. Ne pas remplacer d’élément essentiel à la stabilité de la machine par un élément dont le poids ou les caractéristiques techniques sont différents. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 6: Risques De Chutes

    Adapter la vitesse de déplacement en fonction de l’état du sol, de la circulation, de l’inclinaison, de l’emplacement du personnel et de tout autre facteur susceptible de provoquer une collision. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 7 étincelle, flamme ou cigarette. Éviter tout contact avec les bornes électriques. Ne pas utiliser la machine dans des endroits dangereux ou susceptibles de renfermer des vapeurs ou des particules inflammables ou explosives. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 8: Légende Des Autocollants

    – indique la présence d’une situation à risque potentielle qui, si elle n’est pas évitée, peut entraîner des dommages matériels. Vert – donne des informations AVIS liées à l’utilisation ou à l’entretien. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 9: Commandes

    / descente du bras pendulaire 7 Interrupteur d’alimentation auxiliaire 17 Interrupteur de mise à niveau de la nacelle 8 Interrupteur à clé à 3 positions (nacelle / off / sol) Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 10 3 Témoin de validation de translation 10 Interrupteur de démarrage du moteur 4 Interrupteur de validation de translation 5 Modèles Z-45/25J Bi-Energy : interrupteur de montée / descente du bras pendulaire Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 11 13 Manette de contrôle à action proportionnelle tourelle pour fonction de translation et interrupteur au 19 Indicateur de charge des batteries pouce pour fonction de direction 14 Variateur de vitesse des flèches Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 12: Contrôle Avant Mise En Route

    à tester les fonctions. Les inspections d’entretien périodique doivent être réalisées par des techniciens qualifiés, conformément aux caractéristiques techniques du fabricant et aux conditions stipulées dans le manuel des responsabilités. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 13 Générateur, courroies et composants associés Réservoirs de carburant et hydraulique Moteurs de translation et de tourelle et moyeux réducteurs Patins d’usure de la flèche Pneus et roues Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 14: Entretien

    : Indique que des outils seront nécessaires pour pouvoir effectuer la procédure. Indique que des pièces neuves seront nécessaires pour pouvoir effectuer la procédure. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 15: Vérifier Le Niveau D'huile Moteur

    5 Remettre les bouchons filtres en place. 1 Vérifier le niveau de liquide du réservoir d’expansion. Rajouter du liquide si nécessaire. Résultat : le niveau de liquide doit être au repère FULL PLEIN Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 16: Vérifier La Pression Des Pneus

    1 Vérifier chaque pneu à l’aide du manomètre de pression d’air et ajouter de l’air, si nécessaire. Caractéristiques techniques des pneus Pneu industriel 9-14,5 LT 6,9 bar Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 17: Tests Des Fonctions

    Indique qu’une série d’opérations doit aboutir à 4 Contrôler le lieu de travail. un résultat spécifique. 5 N’utiliser la machine que pour les applications pour lesquelles elle a été conçue. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 18: Commandes Au Sol

    à niveau de la nacelle : l’inverseur de mise à niveau de la nacelle ne fonctionne pas lorsque la flèche primaire dépasse l’interrupteur de fin de course de grande vitesse. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 19: Commandes De La Nacelle

    Résultat : les roues directrices doivent tourner dans la direction indiquée par les triangles jaunes sur le châssis. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 20 Résultat : la vitesse de translation maximale pouvant être atteinte avec la flèche primaire relevée ne doit pas dépasser 30 cm par seconde. 34 Abaisser la flèche primaire en position repliée. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 21 à celui dans lequel la manette de contrôle de translation/direction est déplacée. Utiliser les flèches Bleu directionnelles colorées des commandes de la nacelle et du châssis pour déterminer le sens du déplacement. Jaune Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 22: Contrôle Du Lieu De Travail

    éviter lors de la conduite, du montage et de l'utilisation de la machine. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 23: Instructions D'utilisation

    Autrement dit, chaque nouvel opérateur doit la nacelle. effectuer un contrôle avant mise en route, tester les fonctions et contrôler le lieu de travail avant d’utiliser la machine. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 24: Commandes Auxiliaires

    à niveau de la nacelle : l’inverseur de mise à niveau de la nacelle ne fonctionne pas lorsque la flèche primaire dépasse l’interrupteur de fin de course de grande vitesse. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 25: Arrêt Du Moteur

    Arrêt du moteur Enfoncer le bouton rouge d'arrêt d'urgence et positionner l'interrupteur à clé en position arrêt. Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 26: Chargement Des Batteries

    Pour charger les batteries du jour pour le lendemain, utiliser le chargeur de batteries CA livré avec la machine. Le chargeur s’arrête automatiquement. Pour charger complètement les batteries, utiliser périodiquement le chargeur de batteries CA. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 27: Arrimage De La Machine Durant Le Transport

    (voir ci-dessous). ou la caler avant de desserrer les freins. Il est déconseillé de remorquer une machine Genie Z-45/25 Bi-Energy ou Z-45/25J Bi-Energy. S’il faut la S’assurer que le verrouillage de rotation de la remorquer, ne pas dépasser 3,2 km/h.
  • Page 28: Autocollants

    82279FR Panneau de commandes de la nacelle 31786FR Avis - Schéma de connexion 31787FR Danger - Risque de renversement 31788FR Danger - Sécurité batterie 32700FR Danger - Règles de sécurité Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy Pièce réf. 52630FR...
  • Page 29 27205 62068 28159 Côté 28175 moteur 28171 28164 27564 28161 Les zones grisées indiquent que 28162 l’autocollant est caché, c-à-d. sous 28161 31784 52672 52672 31784 52437 28177 les capots Pièce réf. 52630FR Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 30: Caractéristiques Techniques

    7,6 m 7,6 m L’amélioration constante de nos produits fait partie intégrante de la politique de Genie. Les caractéristiques techniques de nos produits peuvent donc faire l’objet de modifications sans préavis ni obligation. Genie Z-45/25 Bi-Energy et Genie Z-45/25J Bi-Energy...
  • Page 31 Genie North America Téléphone 425.881.1800 Appel gratuit USA et Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Téléphone +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Téléphone +46 31 3409612 Téléphone +86 21 53852570 Fax +46 31 3409613...
