C
5.4
Réglage sans pression
Avant de procéder au réglage, il faut déterminer les valeurs de référence du courant
pour le zéro et l'étendue qui doivent être réglées sur l'appareil. Les étapes sont les
suivantes :
5.4.1 Réglage du zéro
• Déterminez la pression hydrostatique de la colonne de liquide correspondant au
niveau "zéro".
• Mettez cette pression en rapport avec la pression nominale du capteur.
• Multipliez ce rapport par 16 mA et additionnez 4 mA.
Ce calcul vous donne la valeur du courant I
pour paramétrer le zéro (0 %).
Exemple :
Vous souhaitez paramétrer un transmetteur de pression avec 0 ... 400 mbar (pression
nominale). Au zéro, la colonne de liquide (avec une densité 1) a une hauteur de 1 m
au-dessus de la membrane exerçant une pression de 100 mbar.
I
=
calc
Cela signifie qu'il faut entrer la valeur 8 mA pour le courant de l'appareil lors du régla-
ge à sec.
Calculer la valeur
de réglage

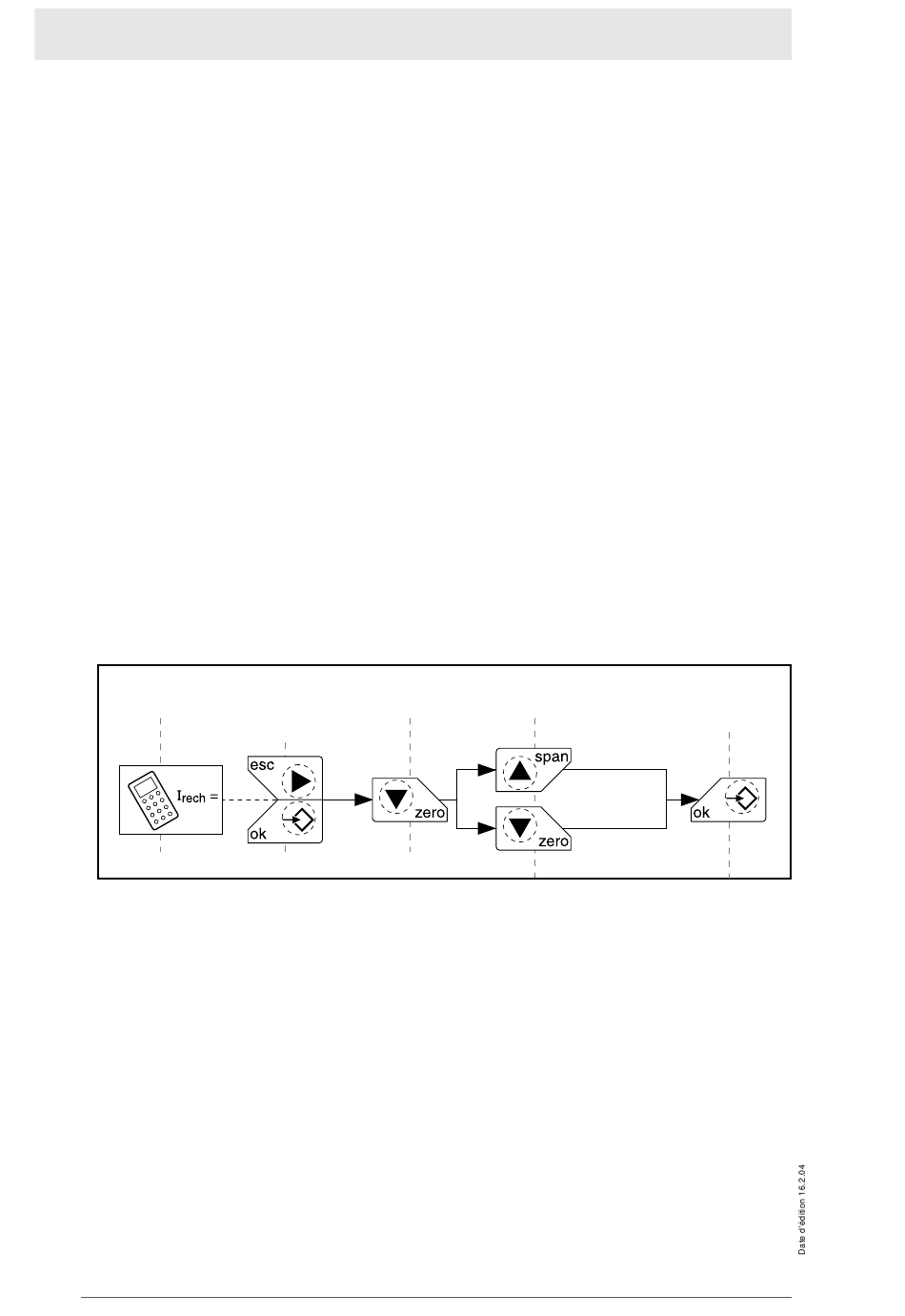

Réglage du zéro, sans afficheur, sans pression
5.4.2 Réglage de l'étendue
• Déterminez la pression hydrostatique de la colonne de liquide correspondant au
niveau "fin de l'étendue".
• Calculez la différence entre les valeurs de pression de la fin de l'étendue et du zéro
et mettez les en rapport avec la pression nominale du capteur.
• Multipliez ce rapport par 16 mA et additionnez 4 mA.
Ce calcul vous donne la valeur du courant I
pour paramétrer l'étendue.
La plage de mesure entre le zéro et la fin de l'étendue est mémorisée comme éten-
due.
Sous réserve de modifications en raison d'améliorations techniques.
102
WIKA Alexander Wiegand GmbH & Co. KG · Alexander-Wiegand-Str. · 63911 Klingenberg ·
Mise en service des appareils sans afficheur
pression au point zero (0 %) 100 mbar
--------------------------------------------------------------------------------------------------------- 16 mA
pression nominale du capteur 400 mbar
Activer
la fonction
les touches
(2 s)
Transmetteur de pression UniTrans
que vous devez régler sur l'appareil
cal
⋅
Régler
Appeler
la valeur
Augmentation de la valeur
Réduction de la valeur du courant
que vous devez régler sur l'appareil
cal
© Copyright WIKA Alexander Wiegand GmbH & Co. KG / BRD
(09372) 132 - 710 · Fax - 706 · E-mail: support-tronic@wika.de · www.wika.de
+
=
4 mA
8 mA
Confirmer la valeur
de réglage
(2 s)
du courant
… jusqu'à ce que Imes = Ical
… jusqu'à ce que Imes = Ical
026-DS-F
