Transmetteur de process
Type UPT-20 à raccord fileté standard
Type UPT-21 à membrane affleurante
Applications
Technologie de contrôle et du process
■
Construction de machines et d'installations techniques
■
Industries pharmaceutiques et hygiéniques
■
Industrie agroalimentaire
■
Industrie chimique, pétrochimique
■
Particularités
Afficheur multifonctions
■
Navigation simple dans le menu
■
Boîtier plastique conducteur ou boîtier acier inox (en
■
option avec surface électropolie)
Grand écran LCD, pivotant
■
Homologations pour zones explosives
■
Description
Conception de l'instrument
Le transmetteur de process type UPT-2x a été conçu pour
des applications qui nécessitent un capteur intelligent. La
compensation de température intégrée rend le transmetteur
de process particulièrement intéressant pour une large
gamme d'applications.
L'élément de mesure est en acier inox 316L ou en une
combinaison avec de l'Elgiloy
exigences spécifiques, d'autres matériaux spéciaux sont
disponibles.
Le boîtier pivote sur 330° et l'écran LCD peut être installé
dans différentes positions orientées par pas de 90°. L'écran
LCD est facile à lire dans toutes les positions d'installation,
même à une distance allant jusqu'à 5 m.
Elgiloy
est une marque déposée de la compagnie "Specialty Metals"
®
Fiche technique WIKA PE 86.05 ∙ 03/2021
Fiches techniques de produits similaires :
Transmetteur de pression différentielle ; type DPT-10 ; voir fiche technique PE 86.21
Transmetteur de process avec élément de mesure métallique soudée ; type IPT-2x ; voir fiche technique PE 86.06
Transmetteur de process avec élément de mesure capacitive en céramique ; type CPT-2x ; voir fiche technique PE 86.07
®
haute qualité. Pour des
Pression
pour plus d'agréments,
voir page 10

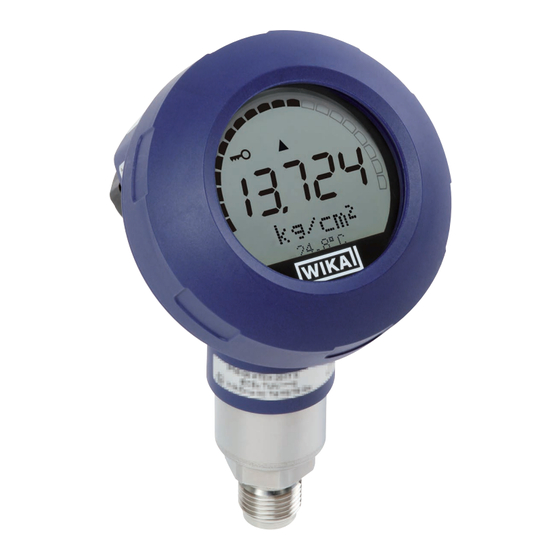

Figure de gauche :
Boîtier plastique
Figure de droite :
Boîtier acier inox avec surface
électropolie
Protocole HART
Le transmetteur de process peut être utilisé à la fois pour
des applications utilisant une technique analogique et dans
des systèmes modernes de communication avec protocole
HART
.
Le transmetteur de process peut être configuré directement
sur site depuis le module d'affichage et de fonctionnement ou
depuis l'interface HART
®
contrôle de process.
Rangeabilité
Une rangeabilité réglable permet d'enregistrer des valeurs
exactes de process avec des limites de valeurs de mesure
optimisées et sans restrictions importantes de la précision.
Fiche technique WIKA PE 86.05
ou à distance par un système de
Page 1 sur 18
Publicité
Table des Matières
Manuels Connexes pour WIKA UPT-20
Sommaire des Matières pour WIKA UPT-20
- Page 1 Pression Transmetteur de process Type UPT-20 à raccord fileté standard Type UPT-21 à membrane affleurante Fiche technique WIKA PE 86.05 ® pour plus d'agréments, voir page 10 Applications Technologie de contrôle et du process ■ Construction de machines et d'installations techniques ■...
-
Page 2: Pression Relative
-14,5 ... +300 -14,5 ... +600 Pour les étendues de mesure supérieures à 600 bar [10.000 psi], seul le type UPT-20 est disponible. On pourra régler d'autres étendues de mesure via la rangeabilité. Par exemple, un instrument prévu pour 0 ... 6 bar [0 ... 100 psi] peut aussi être utilisé de -1 ... +6 bar [-14,5 ... +100 psi]. -
Page 3: Caractéristiques De Précision
Légende : GES : précision générale via rangeabilité GG : précision (par exemple 0,15 %) TD : facteur de rangeabilité (par exemple 4:1 correspond à un facteur TD de 4) Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 3 sur 18... -
Page 4: Tension D'alimentation
Capacité interne effective 11 nF Conductivité interne effective 100 μH → Pour plus d'informations, voir “Homologations” Raccords process Avec raccord fileté standard (pour le type UPT-20) Conforme à la norme Taille du filetage Etendues de mesure possible EN 837 G ⅜ B ≤... -
Page 5: Fluide De Transmission De Pression
Des fluides compatibles FDA pour l'industrie alimentaire sont disponibles en option. Séparateur à membrane En utilisant des séparateurs, il est possible d'adapter le transmetteur de process type UPT-20 même aux conditions les plus rudes de l'industrie de process. Ainsi, le transmetteur peut être utilisé... -
Page 6: Matériaux
Indice de protection selon CEI 60529 IP66/67 Laiton, plaqué nickel Etanchéité Diamètre de câble 5 ... 9 mm [0,2 ... 0,35 in] Indice de protection selon CEI 60529 IP66/67 Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 6 sur 18... -
Page 7: Raccordement Électrique
Taille des caractères 14 mm [0,55 pouce] Affichage complémentaire Réglable avec le menu, échelle de mesure à trois lignes Affichage par graphique à 20 segments, radial, simulation de manomètre barres Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 7 sur 18... - Page 8 ≤ 93 % h. r. Plages de température admissibles Ambiante -20 ... +60 °C [-4 ... +140 °F] (avec afficheur) ■ -40 ... +80 °C [-40 ... +176 °F] (sans afficheur) ■ Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 8 sur 18...
-
Page 9: Conditions De Fonctionnement
120 °C [248 °F] -40 ≤ Ta ≤ +50 °C [-40 ≤ Ta ≤ +122 °F] 150 °C [302 °F] -40 ≤ Ta ≤ +40 °C [-40 ≤ Ta ≤ +104 °F] Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 9 sur 18... -
Page 10: Agréments (En Option)
Zone 2 gaz [Ex ic IIC T* Gc] Zone 21 montage en zone 20 poussière [Ex ia IIIC T135 °C Da/Db] Zone 21 poussière [Ex ia IIIC T135 °C Db] Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 10 sur 18... -
Page 11: Informations Et Certificats Du Fabricant
Déclaration du fabricant concernant le règlement (CE) 1935/2004 ■ Déclaration du fabricant concernant le règlement (CE) 2023/2006 (GMP) ■ Etalonnage DKD/DAkkS (équivalent COFRAC) selon CEI 17025 ■ → Agréments et certificats, voir site web Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 11 sur 18... -
Page 12: Dimensions En Mm [Pouces]
Dimensions en mm [pouces] Raccords process pour le type UPT-20 G ⅜ B 16 [0,63] ¼ NPT 13 [0,51] G ½ B 20 [0,79] ½ NPT 19 [0,75] M20 x 1,5 20 [0,79] Dimension de l'hexagone : 12 mm [0,47 in] Ouverture de clé... - Page 13 55 [2,17] Hygiénique Hygiénique [1,61] G 1 B 28 [1,10] 25 [0,98] 9 [0,35] 29,5 [1,16] G 1 B 28 [1,10] 25 [0,98] 9 [0,35] 15,5 [0,61] 29,5 [1,16] Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 13 sur 18...
-
Page 14: Raccordements Hygiéniques Pour L'industrie Alimentaire, L'industrie Pharmaceutique Et Les Applications Sanitaires
Pour une connexion conforme 3-A aux raccords process et raccords laitiers selon la norme DIN 11851, des joints d'étanchéité profilés des sociétés SKS Komponenten BV ou Kieselmann GmbH doivent être utilisés. Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 14 sur 18... - Page 15 Hauteur de l'hexagone : 12,5 mm [0,49 in] Surfaces électropolies en contact avec le fluide pour applications sanitaires Surface non polie Ra ≤ 0,5 µm ■ Surface polie Ra ≤ 0,38 µm ■ Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 15 sur 18...
-
Page 16: Dimensions Du Boîtier En Mm
Dimensions du boîtier en mm Boîtier plastique, types UPT-20 et UPT-21 Poids : environ 1,3 kg [2,9 lbs] Boîtier acier inox et presse-étoupe hygiénique M20 x 1,5, types UPT-20 et UPT-21 ca. 126 ca. 102 ca. 114 M20x1.5 Poids : environ 2,5 kg [5,5 lbs] Fiche technique WIKA PE 86.05 ∙... -
Page 17: Interface D'utilisateur Dtm
On peut utiliser le calcul supplémentaire de la fonction DTM du volume de cuve pour reproduire toute géométrie de cuve possible. Le tableau de linéarisation correspondant est créé automatiquement. Il peut être transféré directement vers le transmetteur. Fiche technique WIKA PE 86.05 ∙ 03/2021 Page 17 sur 18... -
Page 18: Accessoires
/ Raccord process / Joint d'étanchéité / Pièces en contact avec le fluide / Précision / Certificats / Mise à l'échelle © 04/2014 WIKA Alexander Wiegand SE & Co. KG, tous droits réservés. Les spécifications mentionnées ci-dessus correspondent à l'état actuel de la technologie au moment de l'édition du document.
