Raccordement PWM
22
Raccorder le câble de signal PWM (accessoires)
• Raccorder la fiche du câble de signal au raccordement
PWM (8) jusqu'à ce qu'elle s'enclenche.
• Propriétés du signal :
- Fréquence du signal : 100 Hz – 5000 Hz
(1000 Hz nominal)
- Amplitude du signal : min. 3,6 V à 3 mA jusqu'à 24 V
pour 7,5 mA, absorbée par l'interface de la pompe.
- Polarité du signal : aucune
ATTENTION !
La tension d'alimentation (courant monophasé) détruit
l'entrée PWM et provoque des dégâts importants sur le
produit.
• À l'entrée PWM, la tension maximale est de 24 V en
cadencé.
7 Mise en service
La mise en service est exclusivement réservée à un arti-
san spécialisé.
7.1
Purge
• Remplir et purger l'installation de manière correcte.
Si la pompe ne se purge pas automatiquement :

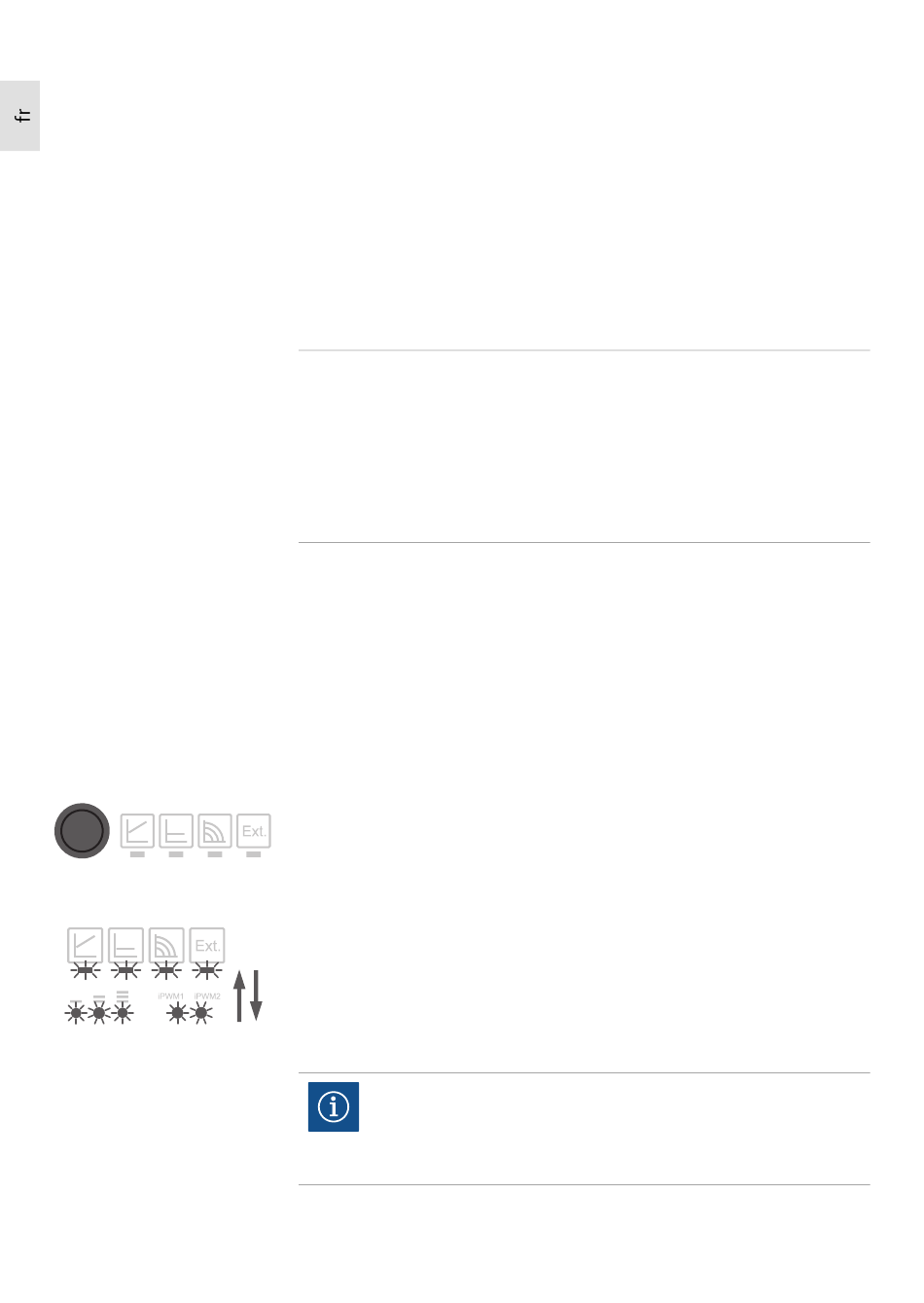

• Activer la fonction de purge en appuyant
pendant 5 secondes sur la touche de commande
supérieure, puis relâcher.
La fonction de purge démarre et dure 10 minutes.
Les rangées de LED supérieures et inférieures
clignotent en alternance.
• Appuyer deux fois brièvement sur la touche de com-
mande supérieure pour interrompre la purge.
AVIS
Après la purge, l'affichage LED affiche les valeurs
préalablement réglées de la pompe.
WILO SE 11/2017
