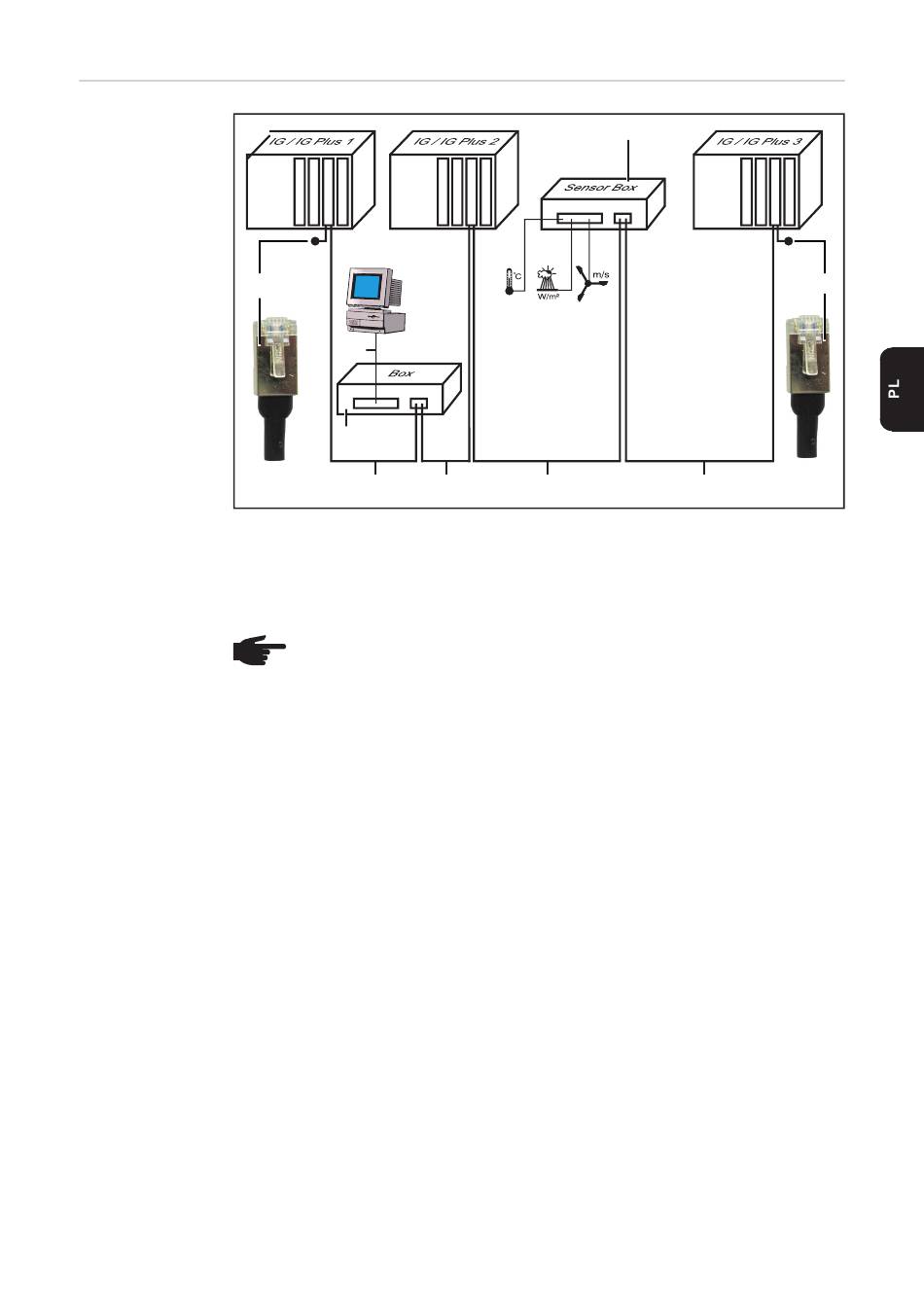

Przykład połącze-
nia urządzeń pe-
ryferyjnych w
sieci Fronius So-
lar Net
(1)
(1)
(2)
(3)
(4)
IN OUT
IN OUT
PC
PC RS-232
(3)
IN OUT
(2) (2)
opornik końcowy,
kabel wymiany danych,
rejestrator danych Fronius Datalogger,
Sensor Box w zewnętrznej obudowie.
WSKAZÓWKA! Różnice potencjałów mogą prowadzić do nieprawidłowego funk-
cjonowania lub, w najgorszym przypadku, do zniszczenia podzespołów DAT-
COM. Podzespoły DATCOM nie mogą być łączone kablami wychodzącymi poza
obszar budynku. Instalacje fotowoltaiczne z falownikami i podzespołami DAT-
COM w różnych budynkach wymagają zainstalowania osobnych systemów DAT-
COM.
(4)
IN OUT
(2) (2)
IN OUT
(1)
