Over het algemeen worden de volgende normen aangehouden voor een gestructureerde
bekabeling aanhouden:
-
-
-
Voor het gebruik van koperen kabels gelden bepalingen.
Voorbereide data- Bij Fronius zijn de volgende voorbereide datakabels beschikbaar:
kabels -
-
-
Bij de opgegeven kabels betreft het 8-polige 1:1 LAN-netwerkkabels, geïsoleerd en ge-
vlochten, incl. RJ45 stekkers.
BELANGRIJK! De datakabels zijn niet UV-bestendig. Bescherm datakabels daarom bij
montage buiten tegen direct zonlicht.
Fronius Solar
Net-deelnemers
bekabelen

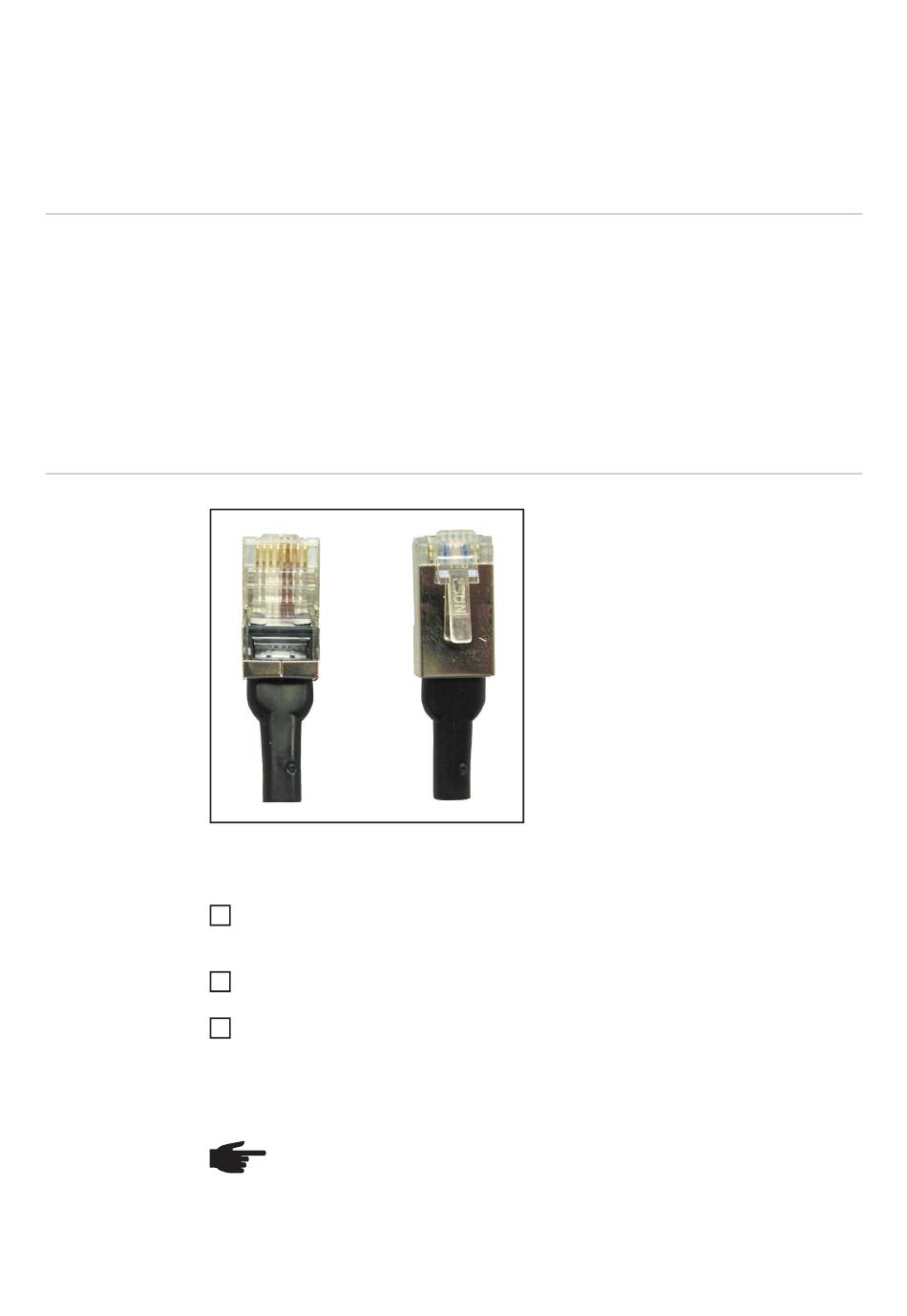

Afsluitstekkers

Fronius Solar Net-deelnemers bekabelen:

1
2
3
BELANGRIJK! Bij het gebruik van aansluitstekkers mag de som van alle afzonderlijke ver-
bindingskabels niet meer bedragen dan 1000 m.
34
voor Europa EN50173-1
internationaal ISO/IEC 11801:2002.
voor Noord-Amerika TIA/EIA 568
CAT5 kabels 1 m ... 43,0004,2435
CAT5 kabels 20 m ... 43,0004,2434
CAT5 kabels 60 m ... 43,0004,2436
Verbind telkens de bus "OUT" van de voorafgaande Fronius Solar Net-deelnemer met
de bus "IN" van de volgende deelnemer door middel van de beschreven kabelverbin-
dingen.
Een afsluitstekker op de ingang "IN" van de eerste Fronius Solar Net-deelnemer aan-
sluiten
Een afsluitstekker op de uitgang "OUT" van de laatste Fronius Solar Net-deelnemer
aansluiten
OPMERKING! Op alle ingangen "IN" en uitgangen "OUT" van de Fronius Solar
Net-deelnemers moeten kabelverbindingen of afsluitstekkers zijn aangesloten.
Met de Fronius Dataloggers en bij alle
DATCOM-componenten met Datalogger-
functie worden twee afsluitstekkers meege-
leverd.
