Przyłącza i wskaźniki ogólnego przeznaczenia
Informacje ogól-

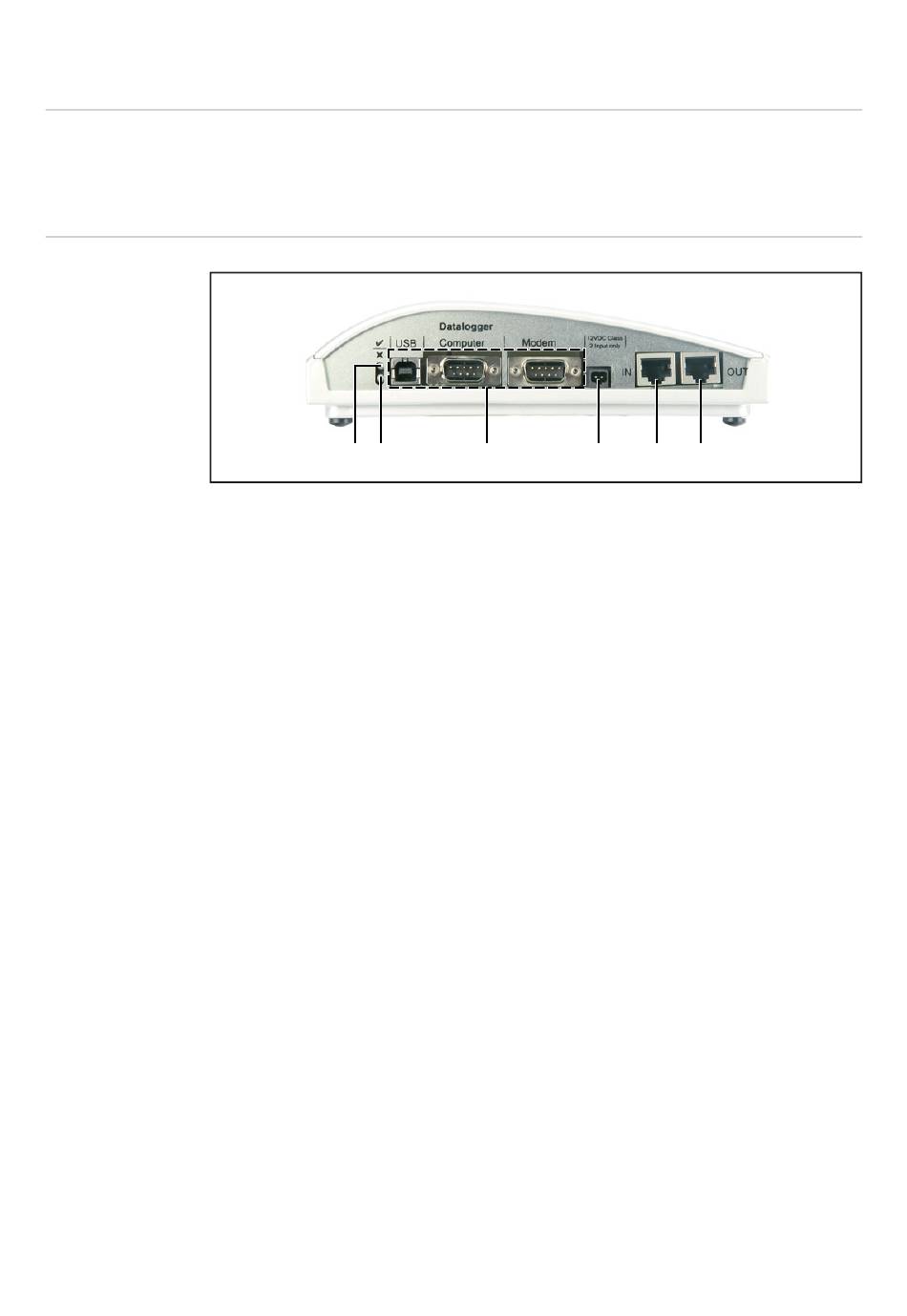

Ważne! Na poniższej ilustracji przedstawiono część przyłączeniową podzespołów DAT-
ne
COM na przykładzie rejestratora danych Fronius Datalogger pro Box. Obszar (5)/(6) jest
różny w przypadku każdego podzespołu DATCOM.
Przyłącza i
wskaźniki ogólne-
go przeznaczenia
(1)
(2)
(3)
(4)
(5)
(6)
68
(1) (2)
Zielona dioda stanu ... świeci, gdy jest zapewnione wystarczające zasilanie po-
dzespołów. Jeżeli zielona dioda nie świeci, oznacza to, że należy zapewnić wystar-
czające zasilanie (patrz rozdział „Zasilanie").
Czerwona dioda stanu ... świeci, gdy jest zapewnione wystarczające zasilanie,
ale wystąpił błąd podczas wymiany danych (np. istnieją dwie karty Sensor Card o
tym samym adresie).
Dioda świeci także wtedy, gdy opornik końcowy nie jest prawidłowo podłączony.
WAŻNE! Jeżeli „czerwona dioda stanu" włącza się tylko na krótko w trakcie pracy,
nie oznacza to, że wystąpiła usterka. W przypadku różnych typów podzespołów
DATCOM, „czerwona dioda stanu" spełnia jeszcze inne, dodatkowe funkcje.
Przyłącza specyficzne ... w zależności od funkcji danych podzespołów.
Przyłącze zasilania ... do podłączania zasilacza zapewniającego zasilanie (patrz
rozdział „Zasilanie").
Wejście wymiany danych „IN".
Wyjście wymiany danych „OUT".
(3) (4) (5) (6)
