Algemene aansluitingen en indicatielampjes

Algemeen

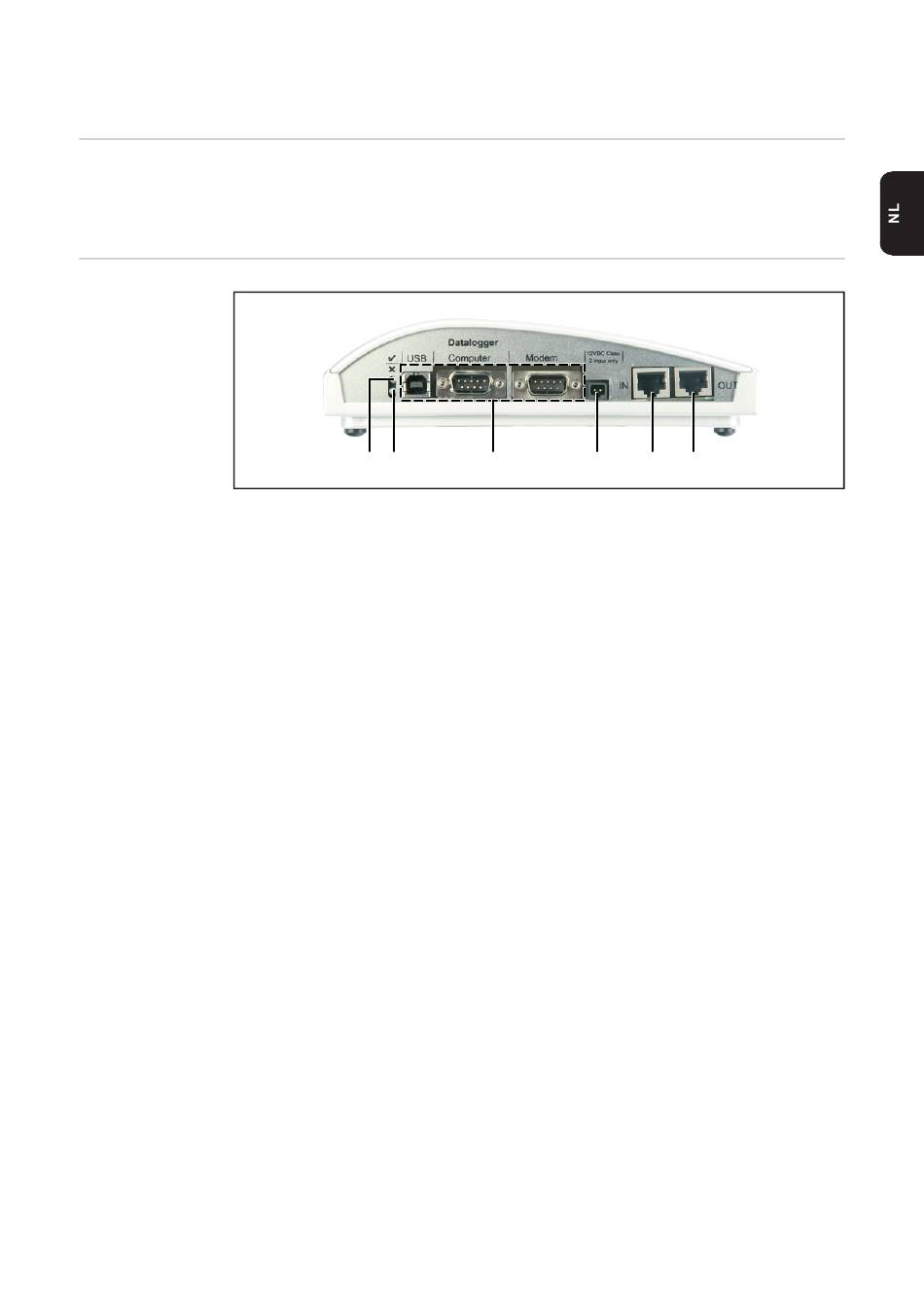

BELANGRIJK! In onderstaande afbeelding ziet u als voorbeeld het aansluitgedeelte voor
DATCOM-componenten bij de Datalogger pro Box. Het gedeelte (5) / (6) is bij andere DAT-
COM-componenten wellicht anders uitgevoerd.
Algemene aan-
sluitingen en indi-
catielampjes
(1)
(2)
(3)
(4)
(5)
(6)
(1) (2)
Status-LED groen ... brandt bij voldoende stroomvoorziening van de component.
Als de groene LED niet brandt, moet voor voldoende stroom worden gezorgd (zie
het gedeelte "Stroomvoorziening").
Status-LED rood ... brandt continu wanneer de stroomvoorziening weliswaar vol-
doende is, maar er een fout in de datacommunicatie is opgetreden (bijvoorbeeld:
twee Sensor Cards met hetzelfde adres).
Brandt ook wanneer de afsluitstekkers niet goed zijn aangesloten.
BELANGRIJK! Als de "Status-LED rood" tijdens het gebruik slechts kort brandt,
wijst dit niet op een fout. Bij diverse DATCOM-componenten beschikt de "Status-
LED rood" over aanvullende functies.
Specifieke aansluitingen ... afhankelijk van de functionaliteit van de betreffende
component.
Aansluitbus stroomvoorziening ... voor aansluiting van een voedingseenheid
voor de stroomvoorziening (zie het gedeelte "Stroomvoorziening").
Ingang datacommunicatie "IN"
Uitgang datacommunicatie "OUT"
(3) (4) (5) (6)
