Styk sieci „Fronius Solar
Net"
1
2
3
4
5
6
7
8
Okablowanie zgodnie z TIA/EIA-568B
-
-
Zasadniczo w przypadku okablowania strukturalnego należy przestrzegać niżej podanych
norm:
-
-
-
Obowiązują uregulowania dotyczące zastosowania kabli miedzianych.
Gotowe do użytku W firmie Fronius dostępne są następujące, gotowe do użytku kable wymiany danych:
kable wymiany -
danych -
-
Wymienione kable to 8-stykowe kable sieciowe LAN 1:1, ekranowane i skręcone, włącznie
z wtyczkami RJ-45.
WAŻNE! Kable wymiany danych nie są odporne na działanie promieniowania UV. W przy-
padku układania ich na wolnym powietrzu należy zapewnić im ochronę przed promienio-
waniem słonecznym.
+12 V
GND
TX+ IN, RX+ OUT
RX+ IN, TX+ OUT
RX- IN, TX- OUT
TX- IN, RX- OUT
GND
+12 V
Przestrzegać prawidłowego przyporządkowania żył.
W przypadku samoczynnego uziemienia (np. w panelach krosowniczych) należy
zwracać uwagę, aby ekran był uziemiony tylko po jednej stronie kabla.
dla Europy EN50173-1,
dla świata ISO/IEC 11801:2002,
dla Ameryki Północnej TIA/EIA 568.
kabel CAT5 1 m ..., 43,0004,2435
kabel CAT5 20 m ..., 43,0004,2434
kabel CAT5 60 m ..., 43,0004,2436

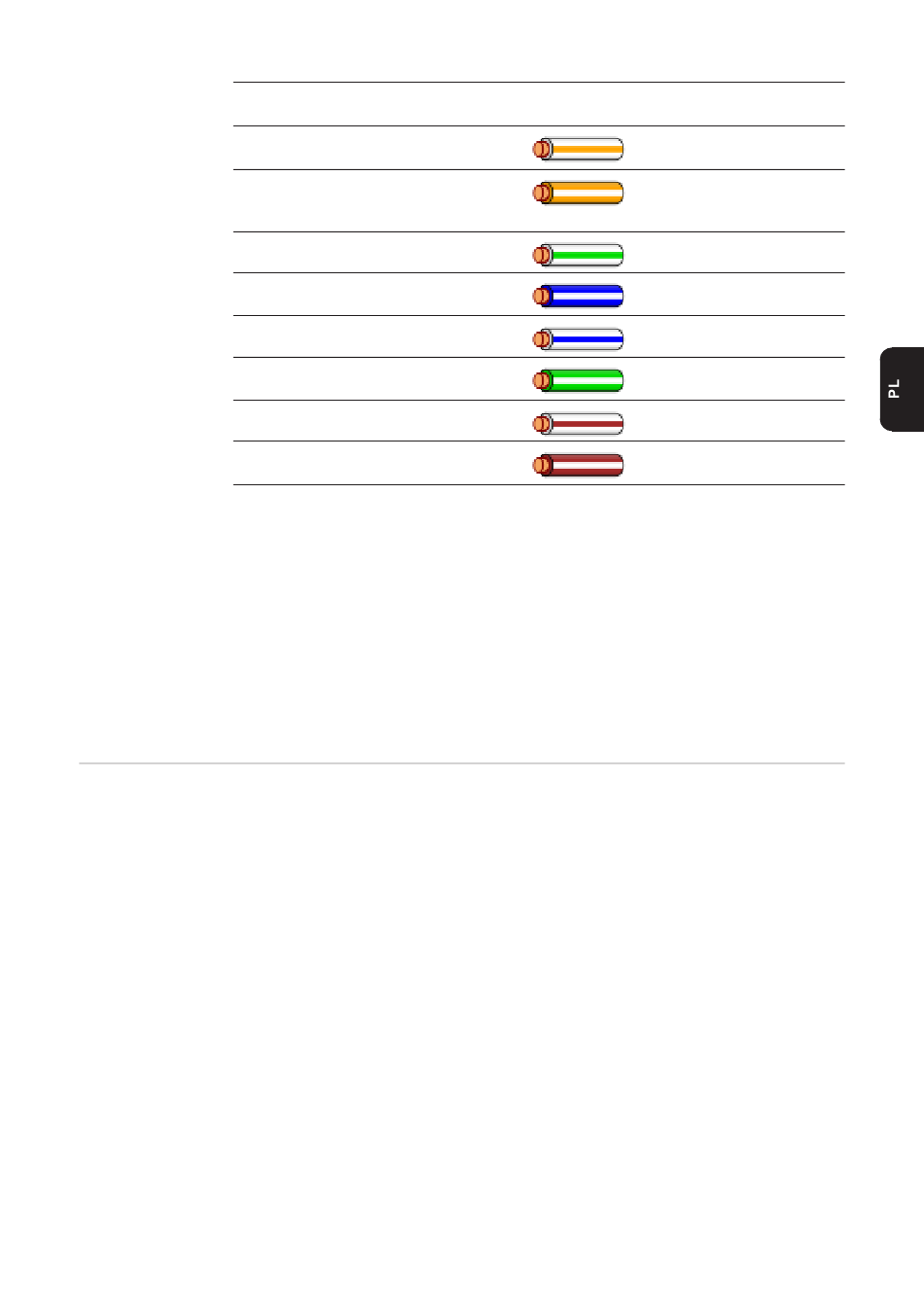

Nr pary Kolor
3
3
2
1
1
2
4
4
biały z pomarańczowym pa-
skiem
pomarańczowy z białym pa-
skiem
lub pomarańczowy
biały z zielonym paskiem
niebieski z białym paskiem
lub niebieski
biały z niebieskim paskiem
zielony z białym paskiem
lub zielony
biały z brązowym paskiem
brązowy z białym paskiem
lub brązowy
