Okablowywanie
uczestników sieci
Fronius Solar Net
opornik końcowy

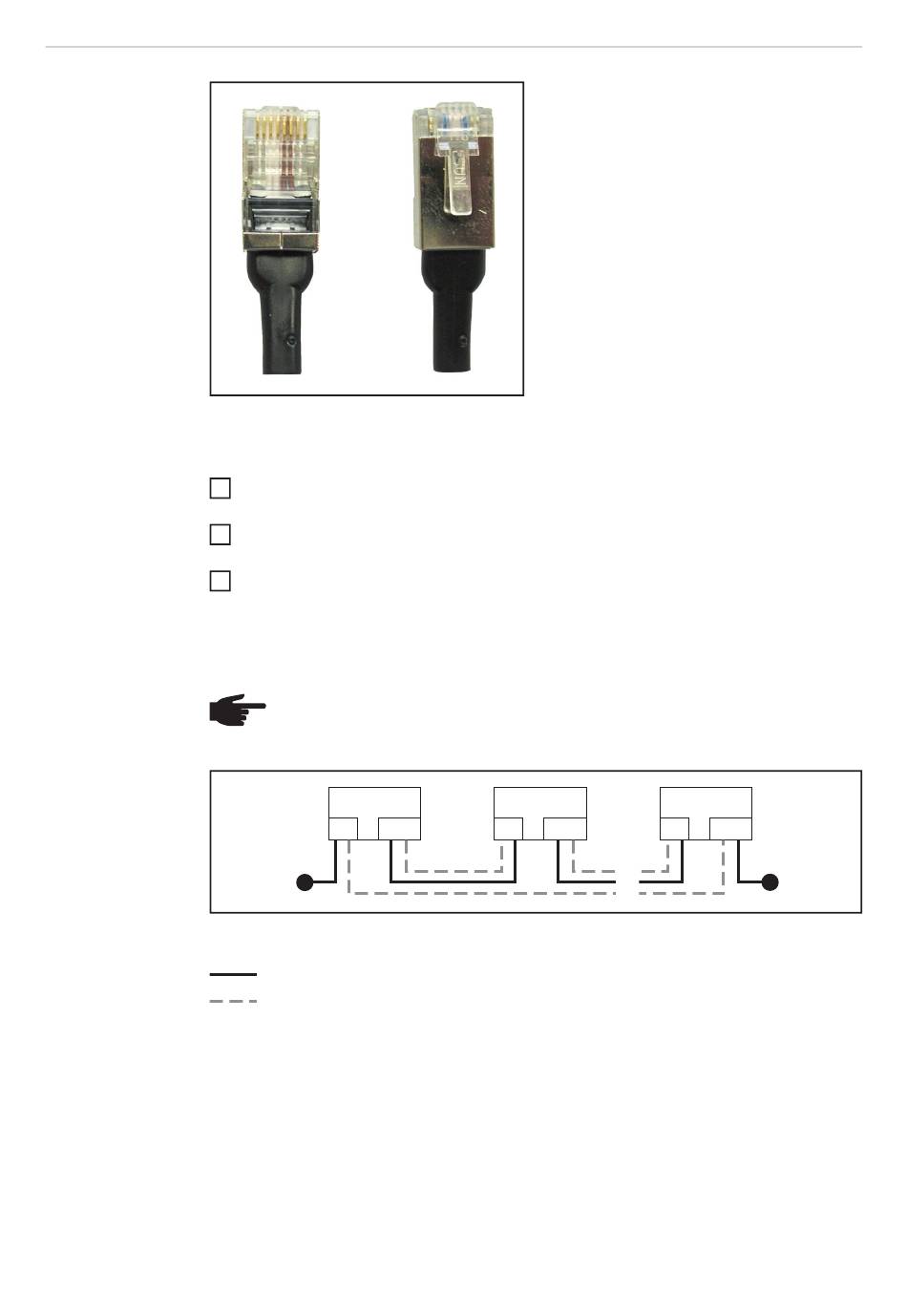

Okablowywanie uczestników sieci Fronius Solar Net:
1
2
3
WAŻNE! W przypadku stosowania oporników końcowych, suma długości poszczególnych
kabli połączeniowych nie może przekroczyć 1000 m.
(1)
74
Za pomocą opisanych połączeń kablowych połączyć przyłącze „OUT" poprzedniego
uczestnika sieci Fronius Solar Net z przyłączem „IN" kolejnego uczestnika.
Podłączyć opornik końcowy do wejścia „IN" pierwszego uczestnika sieci Fronius Solar
Net.
Podłączyć opornik końcowy do wejścia „OUT" ostatniego uczestnika sieci Fronius So-
lar Net.
WSKAZÓWKA! Do wszystkich wejść „IN" i wyjść „OUT" uczestników sieci Fro-
nius Solar Net muszą być podłączone albo kable połączeniowe, albo oporniki
końcowe.
1
IN OUT
(1)
opornik końcowy
Okablowanie z zastosowaniem oporników końcowych
Okablowanie bez zastosowania oporników końcowych
Zakres dostawy rejestratora danych Froni-
us Datalogger oraz każdego podzespołu
DATCOM posiadającego funkcję rejestracji
danych obejmuje też 2 oporniki końcowe.
2
...
IN OUT IN
...
...
...
n
OUT
(1)
