Par principe, respecter les normes suivantes pour un câblage structuré :
-
-
-
Les règles pour l'utilisation de câbles en cuivre s'appliquent.
Câbles de don- Chez Fronius, les câbles préconfectionnés suivants sont disponibles :
nées préconfec- -
tionnés -
-

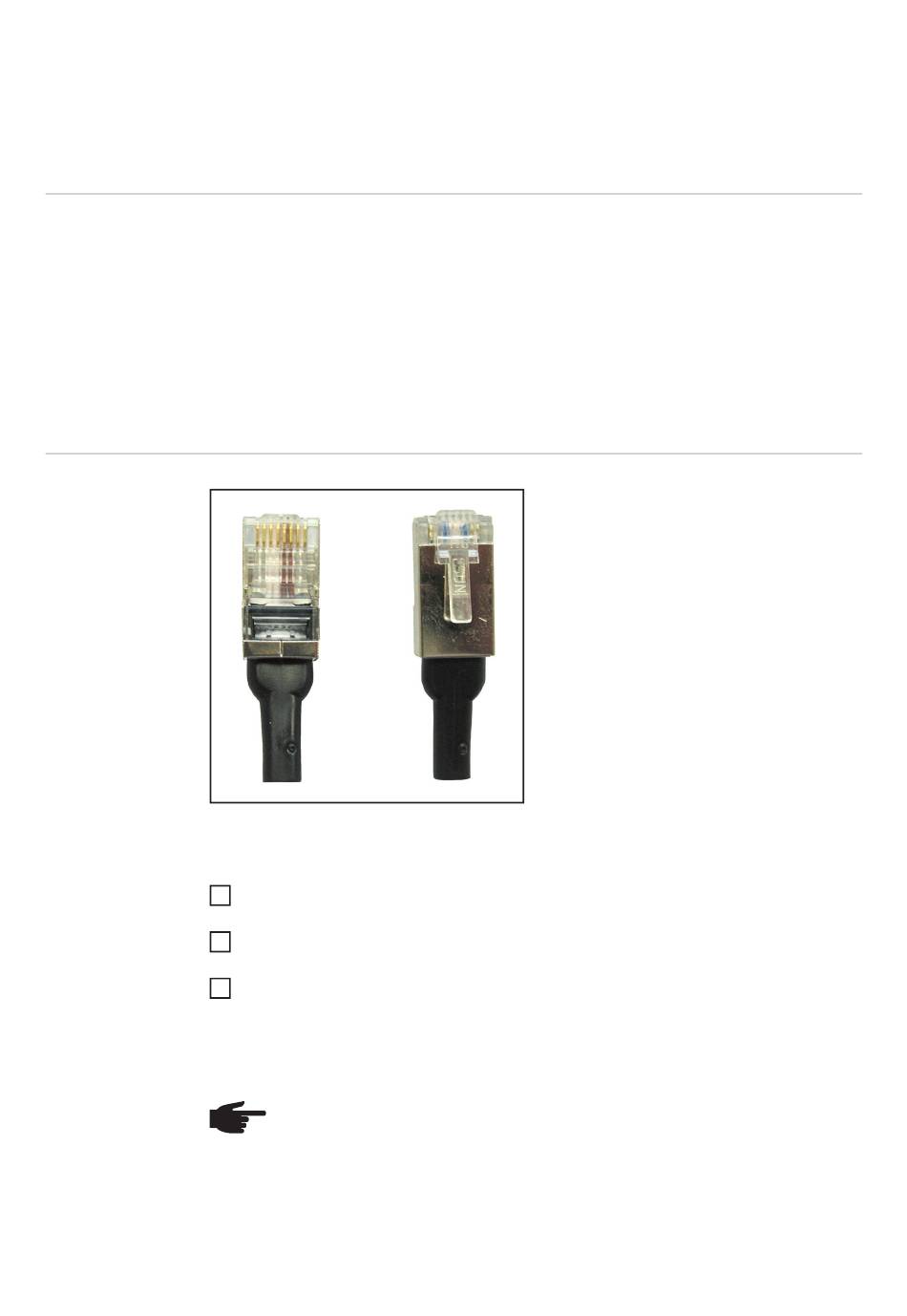

Les câbles indiqués sont des câbles réseau 8 pôles 1:1 LAN, blindés et torsadés, avec
connecteurs RJ45.
IMPORTANT ! Les câbles de données ne sont pas résistants au rayonnement UV. En cas
de pose à l'air libre, protéger les câbles de données du rayonnement solaire.
Câblage des par-
ticipants au ré-
seau Fronius
Solar Net
Prise de raccordement
Câblage des participants au réseau Fronius Solar Net :
1
2
3
IMPORTANT ! En cas d'utilisation de prises de raccordement, veiller à ce que la somme
des longueurs de tous les câbles de liaison n'excède pas 1000 m.
14
pour l'Europe, EN50173-1
pour l'international, ISO/IEC 11801:2002.
pour l'Amérique du Nord, TIA/EIA 568
Câble CAT5 1 m ... 43,0004,2435
Câble CAT5 20 m ... 43,0004,2434
Câble CAT5 60 m ... 43,0004,2436
Relier la prise « OUT » du participant précédent au réseau Fronius Solar Net à la prise
« IN » du participant suivant à l'aide des câbles précédemment décrits.
Brancher une prise de raccordement à l'entrée « IN » du premier participant au réseau
SolarNet
Brancher une prise de raccordement à la sortie « OUT » du dernier participant au ré-
seau SolarNet
REMARQUE! Toutes les entrées « IN » et sorties « OUT » des participants au
réseau Fronius Solar Net doivent être occupées soit par des câbles de liaison,
soit par des prises de raccordement.
Deux prises de raccordement sont compri-
ses dans la livraison du Fronius Datalogger
ainsi qu'avec chaque composant DATCOM
avec fonction Datalogger.
