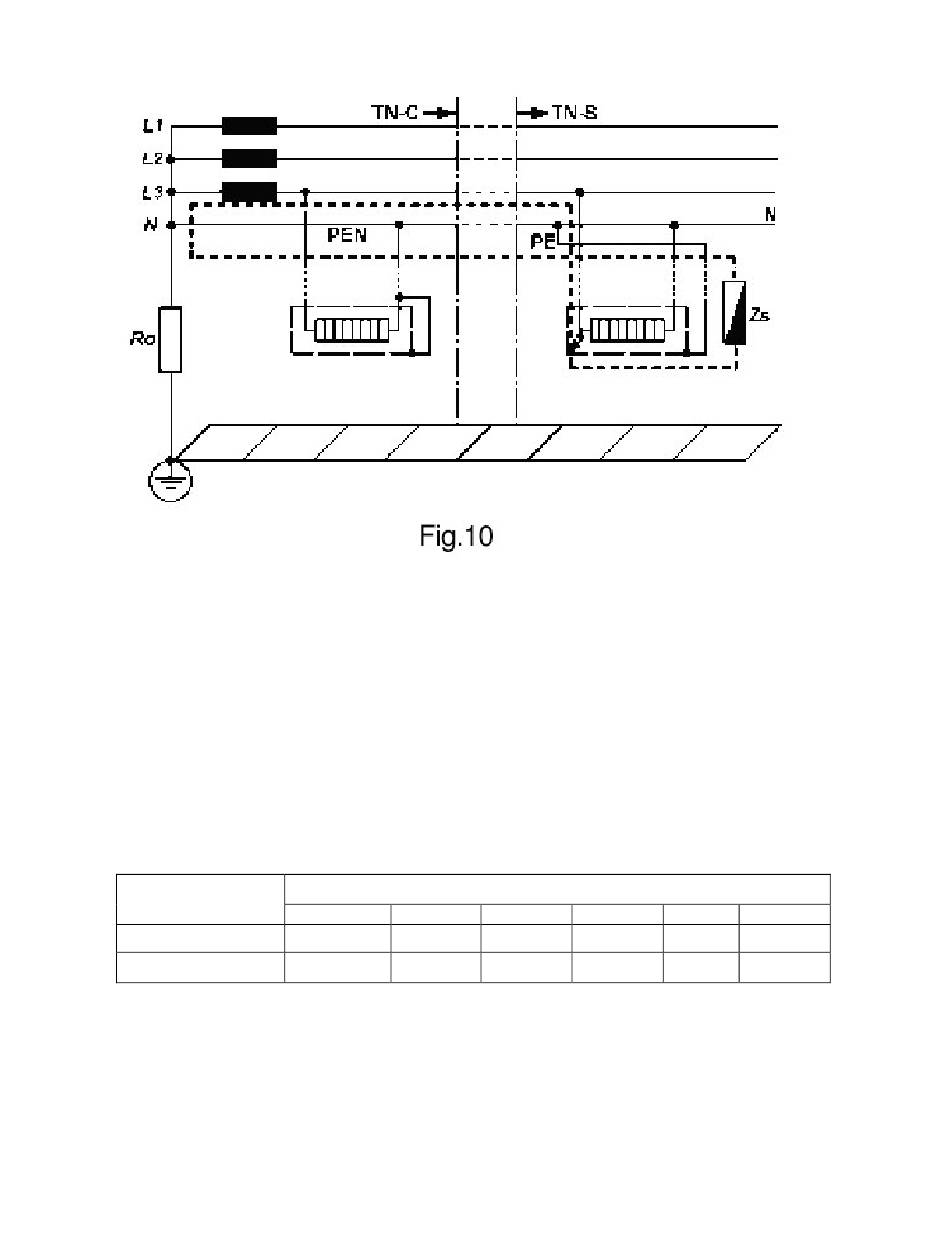

Conformément à la norme internationale IEC 60364 pour des systèmes TT, chaque circuit doit
répondre à la condition suivante:
RA doit être égale ou inférieure à 50/la
où:
RA est la somme des résistances du système local de mise à la terre R et du conducteur de
protection en le connectant à la partie conductible exposée.
50V est la limite maximale de tension de contact (celle-ci peut être de 25V dans certaines
circonstances)
la est la valeur de courant qui provoque le déclenchement automatique du dispositif de
protection dans les 5 secondes.
Lorsque ce dispositif est un différentiel (RCD), "Ia" est le courant de fonctionnement résiduel
nominal I ∆n.
Par exemple, dans un système TT, protégé par un différentiel, les valeurs maxi RA s'entendent
comme suit:
courant de fonctionnement résiduel nominal I ∆n mA
10
5000
RA (à 50V) Ω
RA (à 25V) Ω
2500
30
100
1667
500
833
250
300
500
1000
167
100
50
83
50
25
16
