2.4
Carte de base
2.4.1

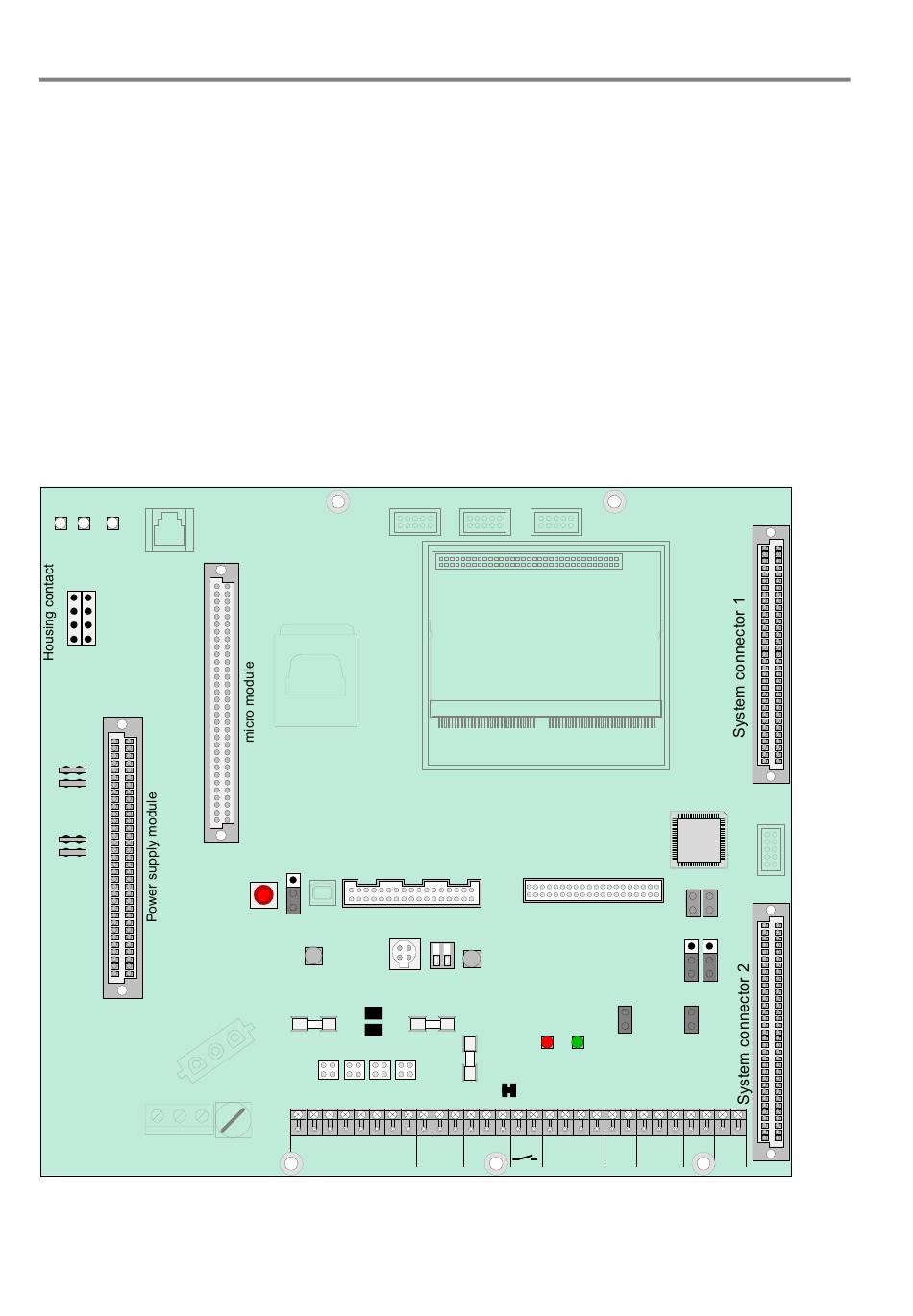

Présentation de la carte
La carte de base assure le rôle d'Unité Centrale du tableau.
Sur la carte de base sont implantés:
•
le microprocesseur destiné à la gestion des fonctions du tableau
•
les mémoires contenant le système d'exploitation
•
les mémoires contenant les paramètres de configuration du tableau
La carte de base supporte un ensemble de connecteurs qui permettent la liaison des différents modules du
tableau:
•
le module d'alimentation
•
une carte d'extension micromodules sur l'emplacement Connecteur 1
ème
•
une 2
carte d'extension micromodules sur l'emplacement Connecteur 2
•
1 micromodule librement sélectionnable
Housing
Ethernet
open
Link data
V2 V1
V3
X7 X8
8
1
7
2
6
3
5
4
Battery 1
+
-
Battery 2
+
-
X2
20
Phone box
X13
S1
X26
Reset
USB
X23
X31
V46
F2 battery 1
F3 battery 2
BR2
T2.5A
T2.5A
X1
X27 X28 X29 X30
F1
X3
1 2 3 4 5 6 7 8
micro module
PLIC
USL
X24
MMI
Printer
S2
V50
V62 V63
reversed
TxD
BR7
polarity
F4
Printer
+UBext T2A
GND +UBext.
A B A B A
Printer
RxD TxD
TTY
NIB
D21
X45
X46
X33
X35
1
1
2
2
3
3
X32
X34
B
NC
1 2
A
B
NO
C
IN
RS485
RS485
Fault
1
2
798951.F0
/ 01.09
