IQ8Control M/µ
5.35

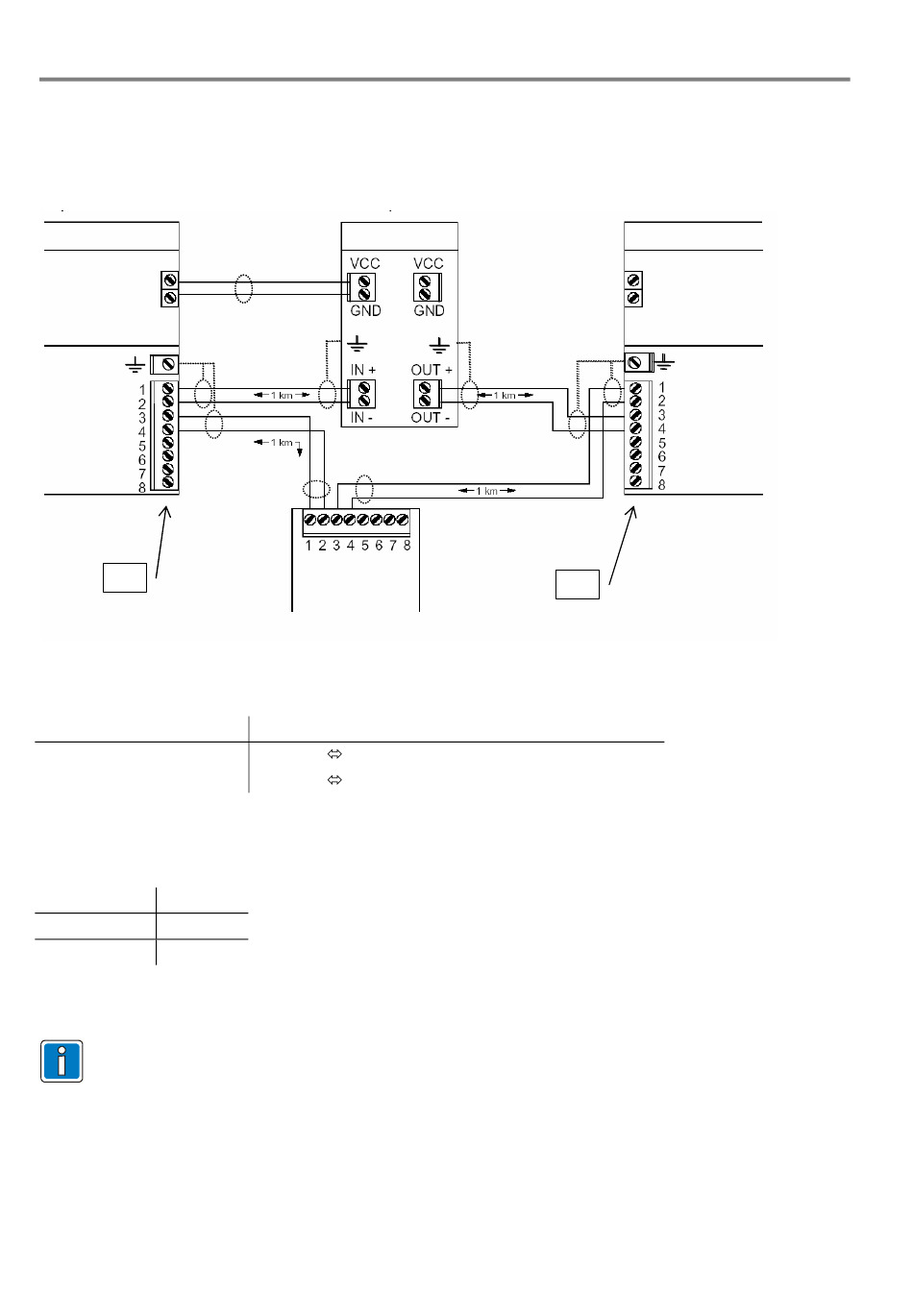

Raccordement de l'amplificateur essernet

Exemple comportant un seul amplificateur alimenté par le 12 Vcc interne du tableau. Ce schéma s'applique aux
deux modèles d'amplificateur AMP 3000 et AMP 3001.
L'alimentation peut être une alimentation externe 12 Vcc conforme à la EN 54-4.
IQ8Control M
Alim
+12 Vcc
GND
Net1
L1+
L1-
L2+
L2-
Net2
X3
Type de câble :
Alim
Net1, Net2, Net3, Net4
Longueur maximale du câble d'alimentation:
D = 0,8 mm 350 m
D = 0,9 mm 400 m
2
S = 1,5 mm 1000 m
La continuité des écrans des câbles Net1 et Net4 au niveau de l'amplificateur se fait grâce aux colliers de
fixation présents dans l'amplificateur.
Les conducteurs utilisés pour l'alimentation et la communication doivent être dans des câbles
séparés.
110
AMP 3000 ou 3001
Net3
IQ8Control M
ou autre
amplificateur
1 paire C2 D = 0,8 mm ou 0,9 mm ou S =1,5 mm
62,5 KBd SYT1 0,8 mm ou 0,9 mm avec écran
500 KBd IBM LAN Type 1
®
Net4
X3
2
IQ8Control M
798951.F0 / 01.09
