Raccordement des Diffuseurs Sonores
L'UGA a deux sorties diffuseurs sonores qui fonctionnent en parallèle.
Les 2 sorties peuvent être alimentées par l'AES interne 24 Vcc ou par une AES externe 24 Vcc.
Afin que le surveillance de ligne se fasse dans de bonnes conditions, les diffuseurs sonores utilisés doivent être
équipés d'une diode (symbolisée D sur les schémas). Dans la plupart de nos diffuseurs sonores, cette diode est
déjà intégrée. Dans le cas contraire, il faut utiliser une diode externe de type 1N4004.
Caractéristiques de chaque sortie diffuseurs sonores:
•
Si utilisation de l'alimentation interne:
– tension de sortie: 24 Vcc, courant maxi: 450 mA
– protection par fusible T 500 mA
•
Si utilisation d'une alimentation externe 24 Vcc:
– tension de sortie: 24 Vcc, courant maxi: 2 A
– protection par fusible T 2 A
Configuration:
Voir chapitre "Carte UGA"

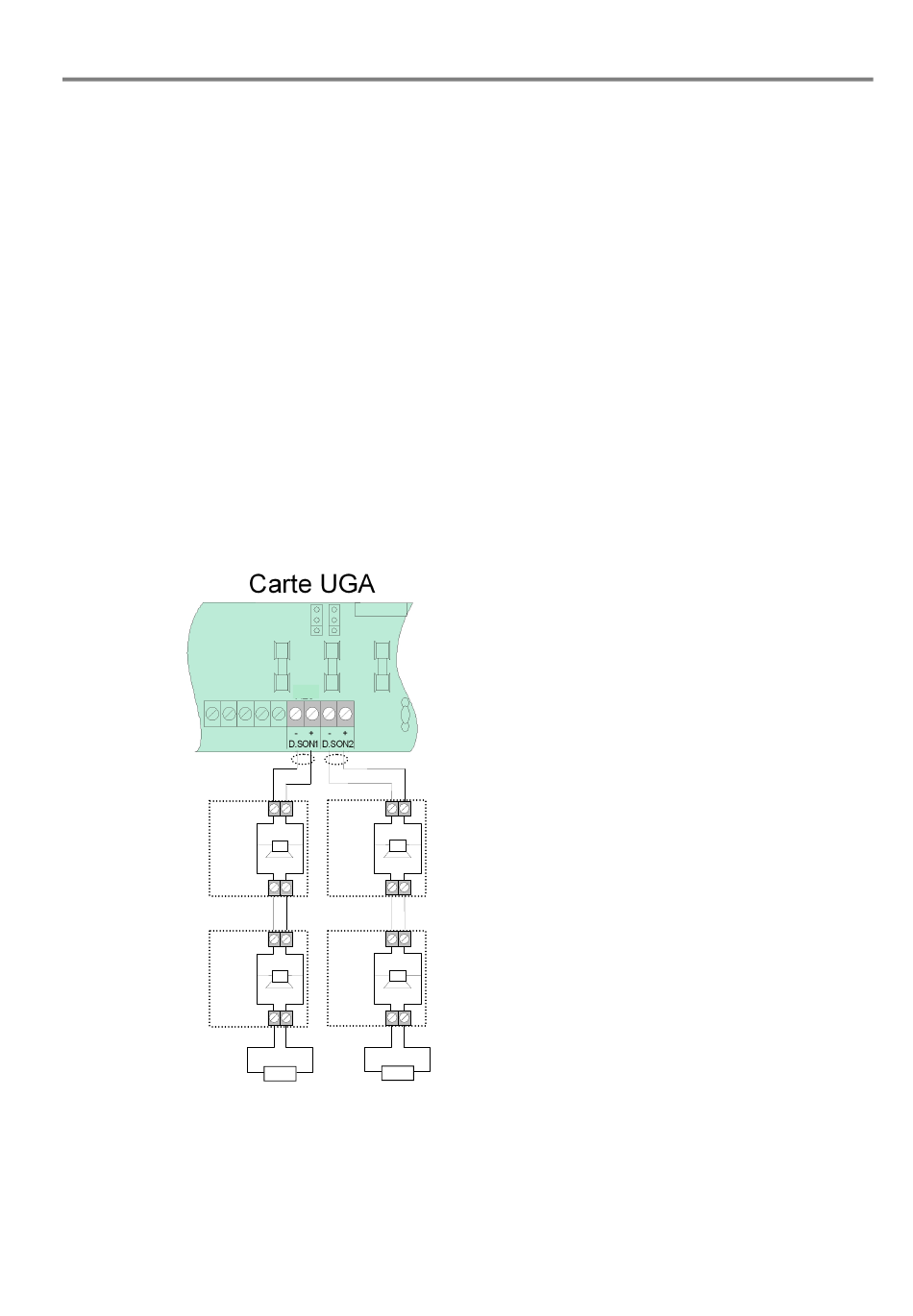

Raccordement des diffuseurs sonores:
Diffuseu
sonore
Diffuseu
sonore
Matériel nécessaire:
•
1 résistance fin de ligne (fournie): RFL = 10 KΩ, 1/2 W, 5%
•
Câble: 2 conducteurs S = 1,5 mm² ou 2,5 mm² sans écran de type CR1
798951.F0
/ 01.09
Câble 1
Câble 2
-
+
-
+
Diffuseu
sonore
-
+
-
+
-
+
-
+
Diffuseu
sonore
-
+
-
+
RFL
RFL
