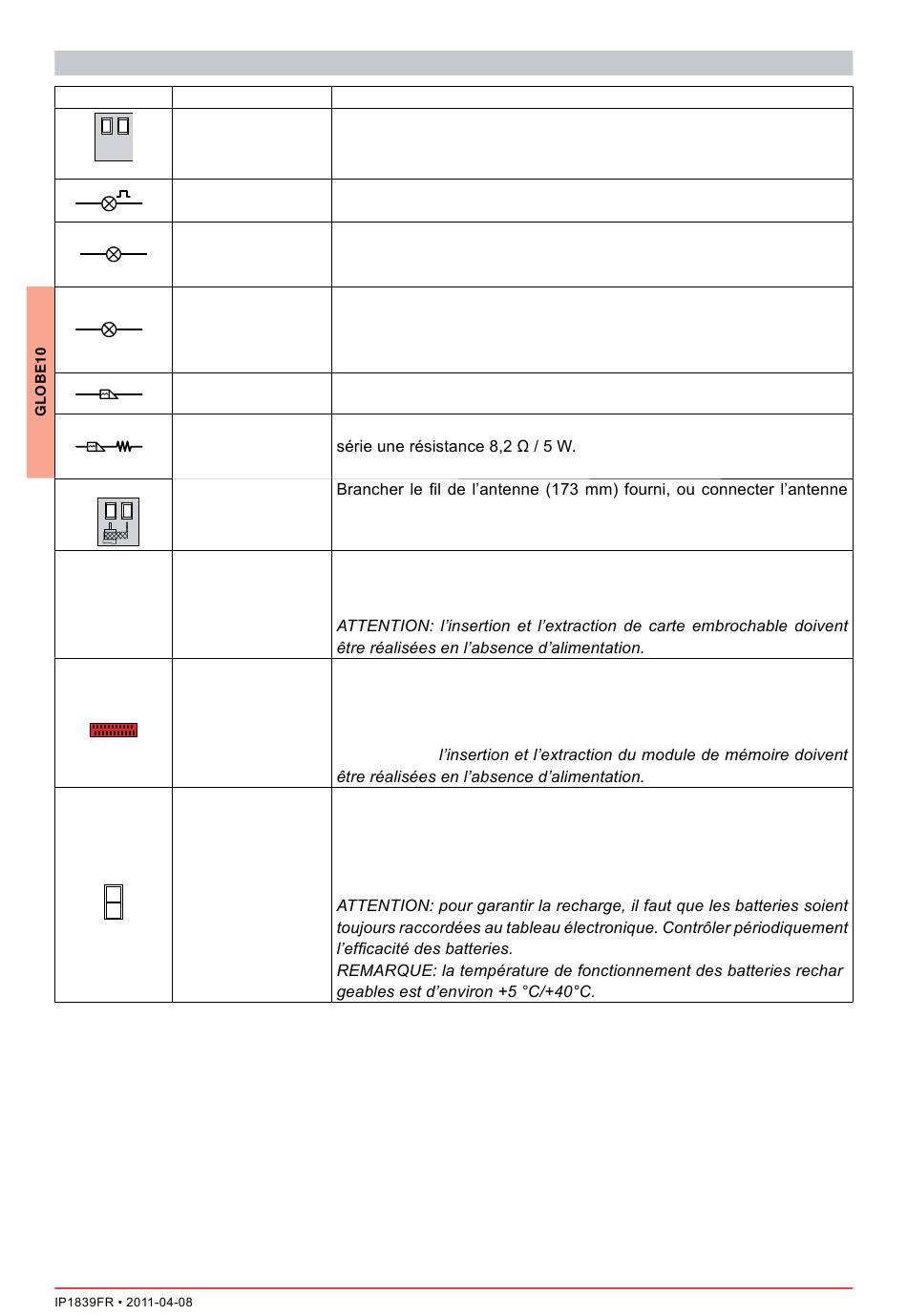

17. SORTIES ET ACCESSOIRES

Sortie Valeur-Accessoires
24 V= / 0,3 A
0 1
-
+
LAMPH
0 14
24 V= / 25 W
24 V= / 25 W
24 V= / 3 W
1 13
0 15 24 V= / 1,2 A max
0 15 12 V / 15 W
ANT
AUX
COM
BIXMR2
BAT
BATK1
2 x 12 V / 2 Ah
Alimentation des accessoires. Sortie de l'alimentation des accessoi-
res externes, y compris les lampes d'état de l'automatisme.
Flash clignotant. S'active lors de la manoeuvre d'ouverture et de
fermeture.
Lumière de courtoisie interne. Il est possible de brancher une lumière
de courtoisie qui s'allume pendant 180 s à chaque commande d'ouver-
ture (totale ou partielle), pas-à-pas et de fermeture.
Lampe d'état de l'automatisme (proportionnelle).
La lumière s'éteint lorsque l'automatisme est fermé; la lumière s'allume
lorsque l'automatisme est ouvert; la lumière clignote avec une fréquence
variable durant le mouvement de l'automatisme.
Serrure électrique. Avec DIP5=ON, elle s'active avec la porte fermée.
Serrure électrique. Avec une serrure électrique de 12 V, brancher en
Avec DIP5=ON, elle s'active avec la porte fermée.
BIXAL au moyen du câble coaxial RG58.
BIXAL
Le tableau électronique est équipé de un emplacement de carte de
couplage, type récepteur radio, spires magnétiques, etc. Le fonction-
nement des cartes de couplage est sélectionné par le DIP1.
Le module mémoire BIXMR2 permet la mémorisation des radiocom-
mandes.
En cas de remplacement du tableau électronique, le module de mémoire
BIXMR2 en usage pourra être inséré sur le nouveau tableau électronique.
ATTENTION:
Fonctionnement à batterie. Les batteries maintiennent leur charge en
présence de la tension sur la ligne. En l'absence de tension sur la ligne,
le tableau est alimenté par les batteries jusqu'au rétablissement de la
ligne ou jusqu'à ce que la tension des batteries ne descende sous le
seuil de sécurité. Dans ce dernier cas, le tableau électronique s'éteint.
Description
