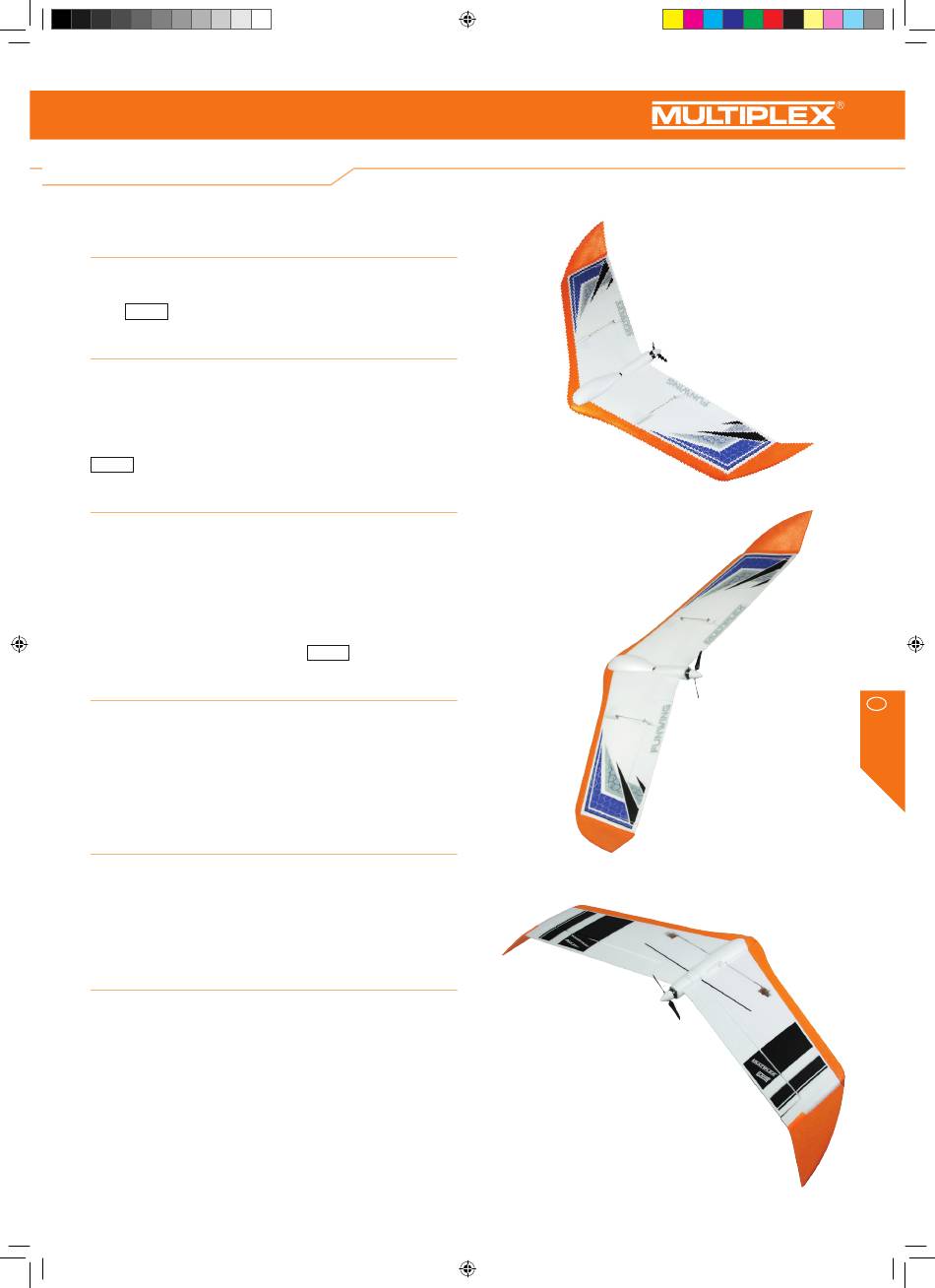

Instrucciones de montaje
Opcional para la versión de motor
14. Góndola de motor
Pegue las dos mitades de espuma de la góndola de motor
Zacki ELAPOR y luego pegue el vano de motor
®
motor. Fig. 16
15. Montaje del motor
Fije el motor al vano con los cuatro tornillos suministrados.
Ponga el cable del motor a través del conducto correspondiente en la
góndola del motor y conecte los tres cables negros del regulador con el
motor. Ponga los cables del motor a través del conducto hacia la parte
frontal y pegue un pequeño soporte magnético en el hueco sobre el cable.
Fig. 17
16. Instalar la hélice
Fije las palas de la hélice en el alojamiento del propulsor con los
pasadores proporcionados. La rotulación/el grabado de las hélices debe
apuntar hacia el motor.
Monte el alojamiento en el eje del motor con los dos tornillos de fijación
M3. Asegúrese de que haya un espacio de aire de aprox. 3 mm entre
el alojamiento y el motor para asegurar una refrigeración suficiente del
motor. Apriete ambos tornillos por igual. Monte la tapa del casquete de
hélice con el tornillo avellanado M2x6mm. Fig. 18
17. Montaje del receptor
Para el receptor se fija una tira de cinta de velcro (lado del gancho) en la
posición deseada en el fuselaje.
Consejo: para conseguir una mejor conexión es aconsejable recubrir la
superficie del Elapor con un poco de UHU Por y dejarla airear antes de
pegar.
El lado opuesto (terciopelo) está pegado al receptor.
18. Oscilaciones y ajustes del timón
Para lograr un control equilibrado en la dirección, debe ajustarse
correctamente el tamaño de las oscilaciones del timón.
Timón de profundidad hacia arriba (palanquilla tirada) 10 mm y hacia
abajo (palanquilla empujada) 8 mm.
Ajustar las oscilaciones del alerón +/- 8/11 mm (diferenciación negativa).
19. Punto de gravedad
Para lograr características de vuelo estables, su Funwing debe estar
en equilibrio en un cierto punto ((como cualquier otra aeronave) Termine
de montar su modelo para que esté listo para volar e inserte la batería
de accionamiento.
Hay marcas hemisféricas en la parte inferior del ala.
Aquí, apoyado con los dedos, debe oscilarse el modelo horizontalmente.
Se pueden aplicar correcciones mediante el movimiento de la batería de
accionamiento. Una vez que se ha encontrado la posición correcta, una
marca en la caja de la batería asegura que la batería esté siempre en el
mismo lugar.
