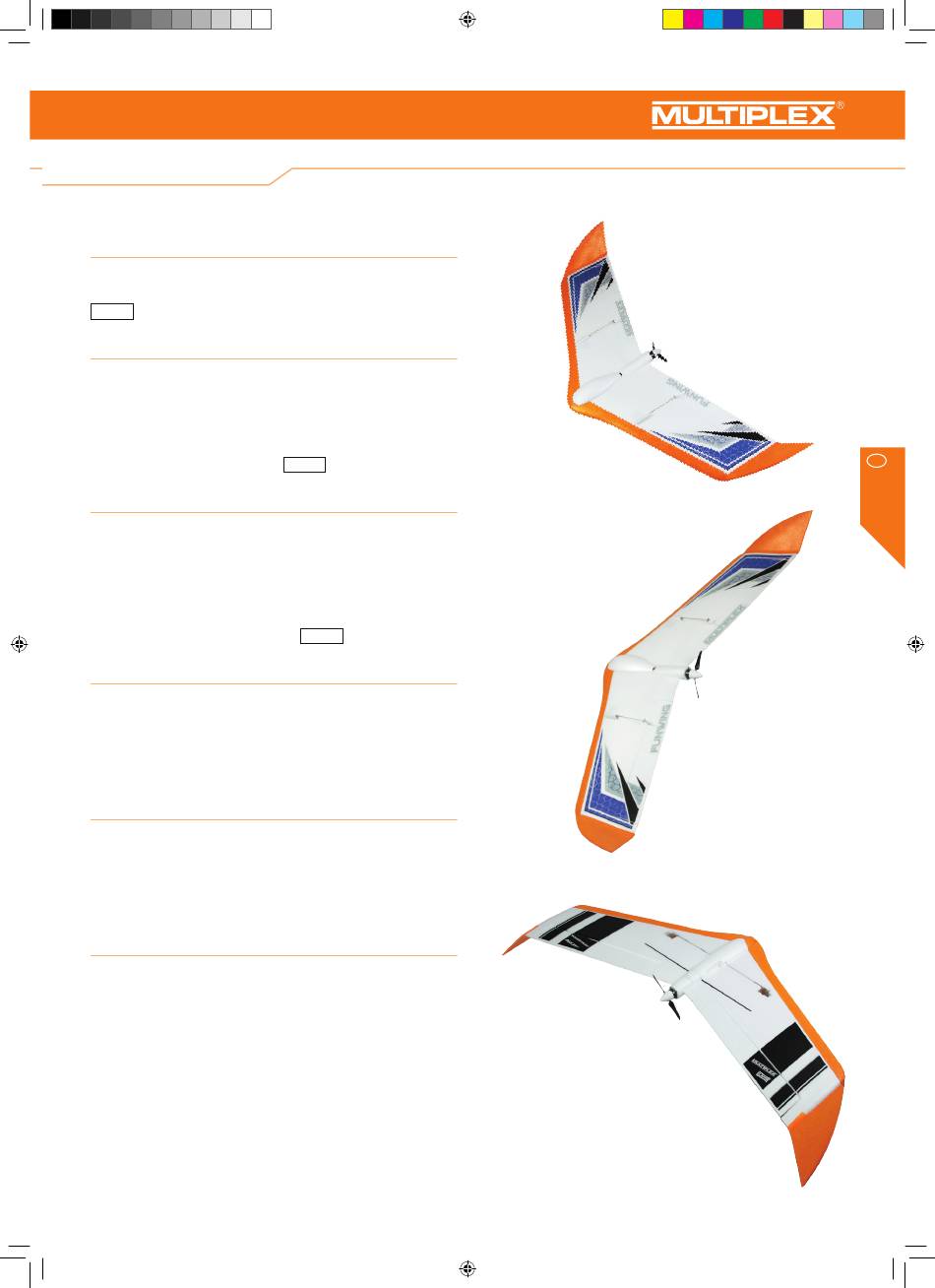

Notice de montage
En option sur la version à moteur
14. Gondole moteur
Assemblez les deux moitiés de la gondole moteur
Zacki ELAPOR puis collez le support moteur
®
Fig. 16
15. Montage du moteur
Fixez le moteur au support moteur à l'aide des quatre vis prévues à cet
effet.
Tirez le câble moteur par le passage pratiqué dans la gondole moteur et
connectez le câble noir du variateur au moteur. Tirez le câble moteur vers
l'avant dans la fente et collez un support d'aimant petit format dessus au
niveau de l'évidement correspondant. Fig. 17
16. Montage de l'hélice
Fixez les pales de l'hélice sur le plateau d'hélice à l'aide des tiges fournies.
L'inscription/le marquage sur les pales doit être orienté(e) vers le moteur.
Montez le plateau d'hélice sur l'arbre du moteur à l'aide des deux vis six
pans creux sans tête M3. Veillez à ce qu'il y ait une distance d'env. 3 mm
entre le plateau d'hélice et le moteur afin d'assurer un refroidissement
suffisant du moteur. Serrez les deux vis au même couple. Fixez le cône à
l'aide de la vis à tête fraisée M2 x 6 mm. Fig. 18
17. Montage du récepteur
Pour fixer le récepteur dans la position voulue dans le fuselage,
collez-y un morceau de bande Velcro (côté crochets).
Conseil : pour assurer une meilleure adhérence, appliquez un peu de colle
UHU Por avant le collage et laissez-la sécher.
Collez l'autre face de la bande Velcro (côté velours) sur le récepteur.
18. Débattements des gouvernes et réglages
Pour assurer un pilotage progressif du modèle,
le débattement des gouvernes doit être réglé :
La profondeur vers le haut (manche tiré) 10 mm et vers le bas (manche
poussé) 8 mm.
Réglez le débattement des ailerons sur +/- 8/11 mm (différentiel négatif).
19. Centre de gravité
Comme sur tous les avions, la stabilité en vol de votre
Funwing dépend de son bon équilibrage. Assemblez complètement votre
modèle et mettez l'accu en place.
Sous l'aile, vous trouverez des marquages en forme de demi-sphère.
Appuyé sur vos doigts à ces endroits, votre modèle doit se tenir à
l'horizontale.
Vous pouvez corriger le centre de gravité en déplaçant l'accu. Une fois la
position correcte atteinte, marquez un repère dans le logement de l'accu
pour pouvoir toujours placer l'accu au même endroit.
Bedienungsanleitung-FUNWING-04.indd 21 Bedienungsanleitung-FUNWING-04.indd 21
⓾ / ⓫
à la colle
⓭
sur la gondole moteur.
