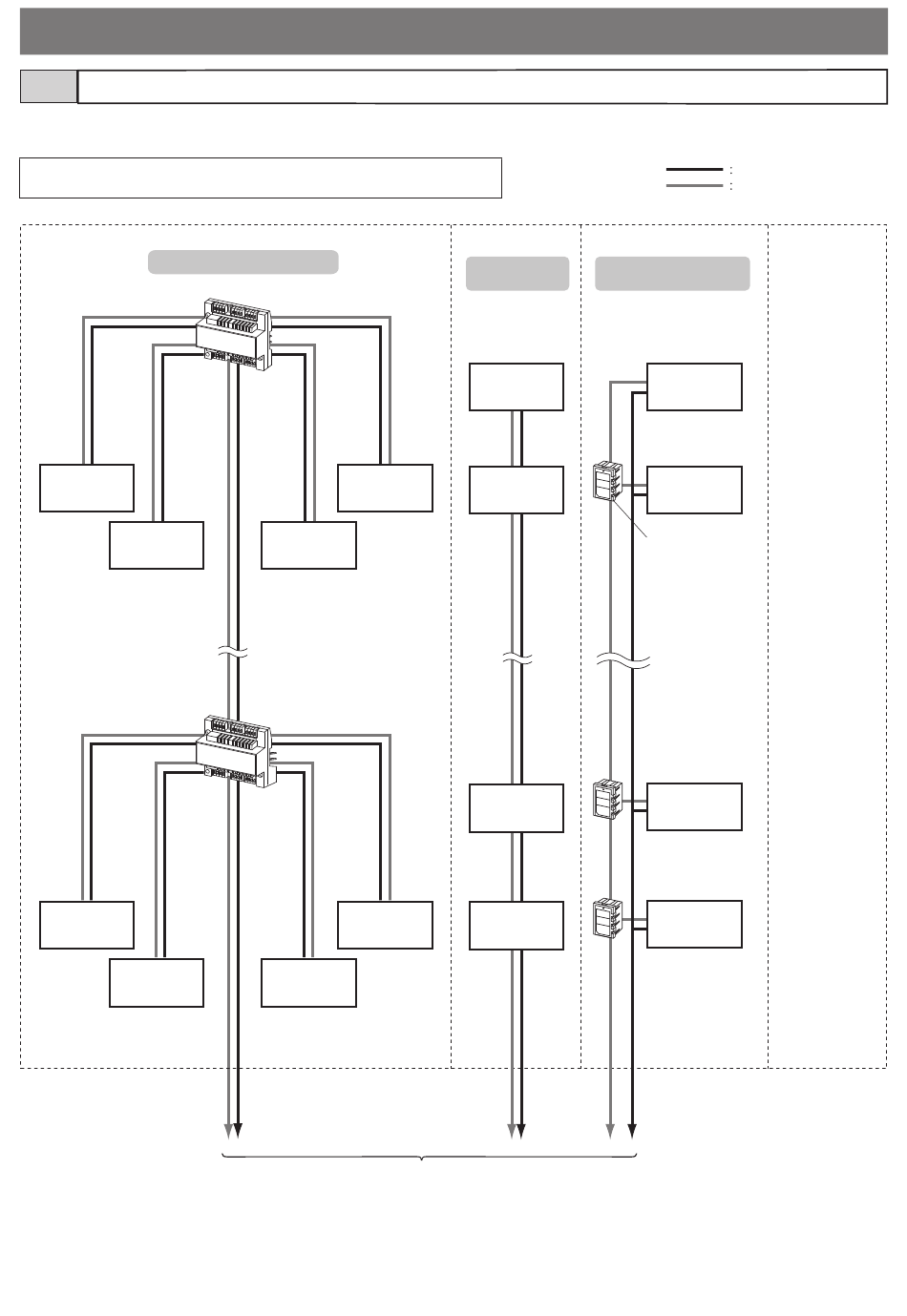

1-3 Confi guration de postes intérieurs
Pour le câblage des unités de commande vers chaque poste intérieur, les méthodes de câblage GT-4Z, en série, ou de câblage GT-1Z sont
possibles.
REMARQUE : Mélanger différentes méthodes de câblage dans une même
ligne de jonction n'est pas autorisé.
Ligne de jonction 1
Méthode de câblage GT-4Z
Poste
intérieur
Poste
intérieur
Poste
intérieur
Poste
intérieur
Distributeur vidéo pour 4
logements GT-4Z
Poste
intérieur
Poste
intérieur
GT-4Z
Poste
intérieur
Poste
intérieur
Pour chaque unité de commande
Ligne de jonction 2
Ligne de jonction 3
Méthode en Méthode de câblage
série GT-1Z
Poste
intérieur
Poste
intérieur
GT-1Z
Poste
intérieur
GT-1Z
Poste
intérieur
- 6 -
Ligne de signal audio
Ligne de signal vidéo
Lignes de
jonction
4 à 6
* Sélectionner
l'une des
mêmes
méthodes de
câblage des
Poste
lignes de
intérieur
jonction 1 à 3.
Poste
intérieur
Diviseur vidéo 1
zone
GT-1Z
Poste
intérieur
Poste
intérieur
