6-2 Vérifi cation «défaut de mise à la terre» avec testeur
Qu'est-ce qu'un «un défaut de mise à la terre» ?
«Défaut de mise à la terre» désigne l'état où le fi l de cuivre interne est en contact avec une partie métallique (terre) dans un bâtiment parce que
la gaine du système d'interphone est endommagée. Cela pourrait provoquer un dysfonctionnement de l'équipement. En état de défaut de mise
à la terre, l'ensemble du système sera sérieusement endommagé par une «surtension».

Conditions d'inspection :

Important

• S'assurer que l'alimentation est mise à la terre correctement comme décrit dans
• Avant de commencer l'inspection, s'assurer que tous les unités de commande (GT-BC, GT-VBC, GT-BCXB, GT-VBX), poste d'entrée, et poste
gardien sont allumés. (Uniquement lorsque l'équipement est installé)
Procédure d'inspection :
1
Régler le testeur pour environ 50 V CC.
2
Placer une tige du testeur sur la borne de mise à la terre de l'alimentation [ ]. Si l'alimentation n'est pas à
proximité, trouver un point de mise à la terre en vous reportant à
3

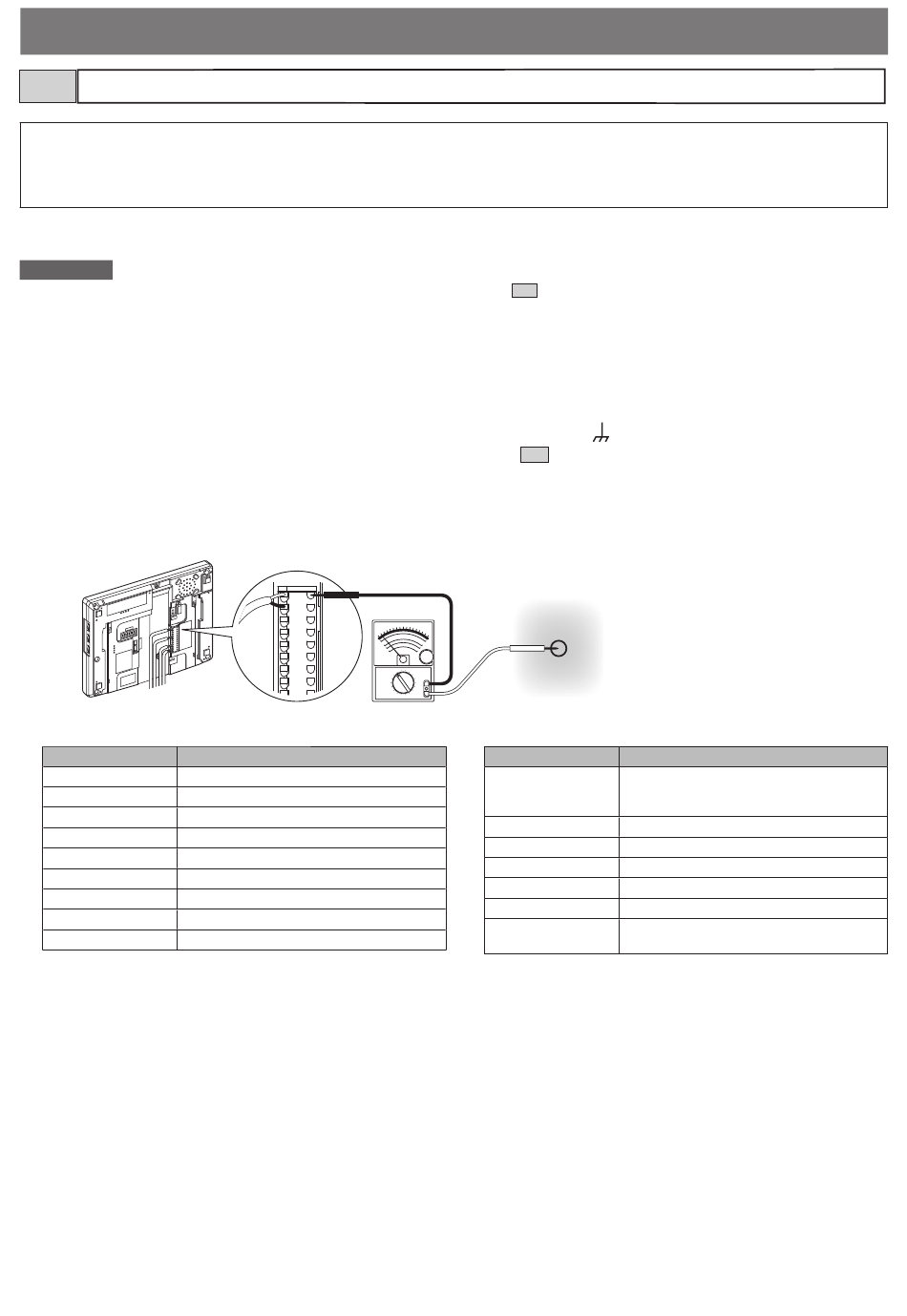

Avec une tige du testeur sur la borne de mise à la terre de l'alimentation, placer l'autre sur les bornes suivantes à
contrôler.
(Par exemple
GT-1C7)
Nom de produit Terminal à inspecter
GT-BC Tous [R1] et [R2]
GT-BCXB-N Tous [R1] et [R2]
GT-VBC Tous [A1], [A2], [B1] et [B2]
GT-VBX Tous [A1], [A2], [B1] et [B2]
GT-MCX [R1], [R2], [A1], [A2], [B1], [B2]
GT-VB [A1], [A2]
GT-DB(-V, -VN) [R1], [R2]
GT-DMB(-V, -LVN) [R1], [R2], [A1], [A2]
GT-MKB-N [R1], [R2], [A1], [A2], [B1], [B2]
4
Si l'aiguille n'oscille pas à l'étape 3, il sera considéré qu'il n'y a «pas de défaut de mise à la terre».
* Si l'aiguille du testeur oscille, il y a un défaut de mise à la terre dans le câblage entre l'alimentation et le point de contrôle.
(Cela s'applique également dans le cas où l'aiguille se déplace dans le sens inverse.)
Solution :
Diviser le câblage en sections ou en lignes de jonction, identifi er le point de fuite à la terre, et éliminer la cause.
.
6-1
.
6-1
Borne de terre de l'alimentation
ou point de mise à la terre
Nom de produit
GT-2C(-L)
GT-1C7(-L)
GT-1M3(-L)
GT-1A, GT-1D
GT-4Z
GT-1Z
GTW-LC
JO-DV
DP (Connecteur de
distribution)
- 50 -
Terminal à inspecter
Tous [R1], [R2], [B1] et [B2]
Tous [R1] et [R2]
Tous [R1], [R2], [B1] et [B2]
Tous [B1] et [B2]
[R1], [R2]
[A1], [A2]
(Chaque ligne)
