Les manuels suivants du système GT sont également disponibles (en plusieurs langues) sur notre site web
http://www.aiphone.net/.
* Le site est directement accessible en scannant le code QR à droite.
•
Manuel d'utilisation
•
Manuel d'installation
•
Manuel de programmation
•
Guide d'installation de démarrage rapide
•
Outil de confi guration GT Aiphone
Nous vous remercions d'avoir sélectionné Aiphone pour vos besoins en matière de communication. Veuillez lire attentivement
ce manuel avant l'installation et le conserver dans un endroit sûr pour toute consultation ultérieure.
Veuillez noter que les images et les illustrations présentes dans ce manuel peuvent ne pas correspondre tout à fait au produit lui-
même.
SYSTÈME GT
Système pour résidence Multi sites
MANUEL D'INSTALLATION

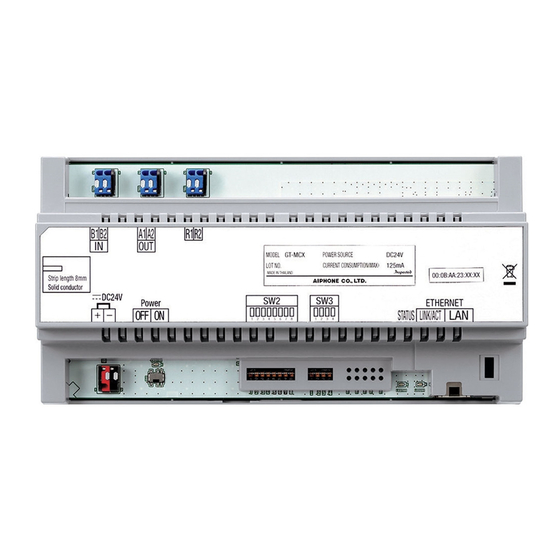

Ce manuel explique comment installer la centrale pour résidence Multi
sites GT-MCX. Reportez-vous au manuel d'installation pour le SYSTÈME
GT/Système standard & étendu pour installer les autres produits du
système GT.
[Code QR]
Publicité
Table des Matières
Manuels Connexes pour Aiphone GT
Sommaire des Matières pour Aiphone GT
- Page 1 GT-MCX. Reportez-vous au manuel d’installation pour le SYSTÈME GT/Système standard & étendu pour installer les autres produits du système GT. Les manuels suivants du système GT sont également disponibles (en plusieurs langues) sur notre site web http://www.aiphone.net/. [Code QR] * Le site est directement accessible en scannant le code QR à...
-
Page 2: Précautions
à la vie privée et les droits à l’image des utilisateurs et des des impacts fréquents. Elle risquerait de tomber ou de basculer, ce qui visiteurs. Aiphone ne peut en aucun cas être tenu pour responsable en cas peut l’endommager ou entraîner des blessures. -
Page 3: Table Des Matières
2 COMPOSANTS ............................ 9 3 MONTAGE 3-1 Câble ............................... 10 3-2 Montage de l’unité de commande Multi sites GT-MCX ..............11 4 CÂBLAGE 4-1 Résidence Multi sites composée de systèmes standards ..............12 4-2 Résidence Multi sites composée de systèmes étendus ..............16 5 PROGRAMMATION DES DIPS SWITCH .................. -
Page 4: Configurations Du Système
CONFIGURATIONS DU SYSTÈME Le système GT peut être confi guré sur un réseau IP de façon à ce que de multiples constructions puissent être connectées et commandées de manière centrale, sous forme de système global. Le système peut contenir un maximum de 5 000 postes intérieurs. -
Page 5: Multi Sites Composée De Systèmes Standards
Ce qui suit est un exemple de confi guration de système Multi sites consistant en des systèmes standards comme sections résidant et principale. Reportez- vous au manuel d’installation du SYSTÈME GT/Système standard & étendu pour plus de détails sur la confi guration du système standard. -
Page 6: Multi Sites Composée De Systèmes Étendus
Ce qui suit est un exemple de confi guration de système Multi sites consistant en des systèmes étendus comme sections résidant et principale. Reportez-vous au manuel d’installation du SYSTÈME GT/Système standard & étendu pour plus de détails sur la confi guration du système étendu. - Page 7 *5 : Cela comprend les postes gardien connectés aux postes d’entrée par PS-2420S une confi guration de lien manuel. PS-2420UL *6 : 50 max. par jonction lors de l’utilisation de GT-1D uniquement pour PS-2420BF les postes intérieurs. Section principale (système étendu)
-
Page 8: Longueur De Câblage
Longueur de câblage Les schémas suivants indiquent les distances de câblage entre l’unité de commande Multi sites GT-MCX et les périphériques de la section principale seulement. Reportez-vous au manuel d’installation SYSTÈME GT/Système standard & étendu pour les distances de câblage entre les postes intérieurs. -
Page 9: Composants
2 500 m jonction « communes » max.) *1 : DP = Connecteur de distribution (non fourni par Aiphone, sauf pour l’Europe et l’Amérique du Nord). *2 : N’acheminez pas directement un câble CAT5e/6 à l’extérieur d’une unité de commande Multi sites. Lors de l’acheminement d’une câble CAT5e/6 à... -
Page 10: Montage
MONTAGE Câble • Utiliser un câble en polyéthylène (PE), isolé par une gaine en PVC. Il est recommandé d'utiliser un câble non blindé de capacité moyenne à 2 conducteurs enveloppé ou parallèle. (x2) • Ne jamais utiliser de conducteurs individuels, de câble à paire torsadée ou de câble coaxial. -
Page 11: Montage De L'unité De Commande Multi Sites Gt-Mcx
Montez l’unité sur le rail DIN fourni. Mettez l’unité en place (un déclic doit se faire entendre). Lors du retrait de l’unité, tirez le levier d’ouverture vers le bas. Le GT-MCX ne peut pas être monté directement sur une surface murale. Rail DIN (fourni) Rail DIN Levier de déverrouillage... -
Page 12: Câblage
DC24V Power 1 2 3 4 5 6 7 8 1 2 3 4 PS24 *2 : REMARQUE : Ne pas connecté directement plusieurs GT-MCX avec un câble CAT5e/6. Toujours utilisé un switch pour le raccordement de ces produits. -
Page 13: Jonction Résidence/Location
Jonction 2 résidence/location Jonction 3 résidence/location Jonction 4 résidence/location Vers les jonctions de Se reporter à la section 4-4 du manuel d’installation pour le résidence/location SYSTÈME GT/Système standard & étendu pour des schémas de raccordement détaillés. PS24 PS-2420DM OUT 1 DC24V... -
Page 14: Local Technique
DC24V Power 1 2 3 4 5 6 7 8 1 2 3 4 *2 : REMARQUE : Ne pas connecté directement plusieurs GT-MCX avec un câble CAT5e/6. Toujours utilisé un switch pour le raccordement de ces produits. - Page 15 50/60 Hz DP (Connecteur de distribution) exemple de câblage • Le bornier de distribution n’est fourni par Aiphone qu’en Europe et en Amérique du Nord. • Après avoir effectué les connexions, assurez-vous de vérifi er qu’il n’y a aucune pièce débranchée ou desserrée.
-
Page 16: Résidence Multi Sites Composée De Systèmes Étendus
Vers GT-VBX de jonction commune 1. * Effectuez les connexions de la même méthode que pour la ligne de jonction commune 1. Cependant, ne connectez pas le GT-MCX à la Vers GT-VBC *3 : Exigence du switch (produit tiers) ligne de jonction commune 2. -
Page 17: Ligne De Jonction Secondaire 2-B
: Câble CAT5e/6 SYSTÈME GT/Système (100BASE-TX) *2 : REMARQUE : Ne pas connecté directement plusieurs GT-MCX avec un câble standard & étendu pour plus de CAT5e/6. Toujours utilisé un switch pour le raccordement de détails sur le système de contrôle ces produits. - Page 18 Reportez-vous à la section * Effectuez les connexions de la même méthode que pour la ligne de jonction commune PROGRAMMATION DU 1. Cependant, ne connectez pas le GT-MCX à la ligne de jonction commune 2. Vers GT-VBC COMMUTATEUR avant la mise en...
- Page 19 Multi sites GT-MCX Ordinateur Switch *4 *3 : Ne pas connecté directement plusieurs GT-MCX avec un câble CAT5e/6. *4 : Exigence du concentrateur de commutation Toujours utilisé un switch pour le raccordement de ces produits. (produit tiers) • Livraison de paquets : Multicast •...
-
Page 20: Programmation Des Dips Switch
PROGRAMMATION DES DIPS SWITCH L’unité de commande Multi sites, GT-MCX, nécessite une confi guration initiale par l’intermédiaire des boutons DIP avant la mise en marche. L’adresse IP sera attribuée en fonction de la programmation de l’identifi ant de section. (192.168.1.50 + Identifi ant de section) La confi... -
Page 21: Programmation De L'identifiant De Section
PROGRAMMATION DES DIPS SWITCH Programmation de l’identifiant de section Défi nissez l’identifi ant de section (1 à 32) pour cette unité, par la combinaison Identifi ant de section de programmation des commutateurs 2 à 6, telle qu’indiquée ci-dessous. * Reportez-vous à 1 CONFIGURATIONS DU SYSTÈME pour plus de détails concernant la «... -
Page 22: Vérifier Pour L'installation
VÉRIFIER POUR L'INSTALLATION Lors de la vérifi cation du fonctionnement, après que l'installation du système révèle un dysfonctionnement malgré l’absence d’erreur avec les connexions de l’installation, chercher le «point de mise à la terre» et un «défaut de mise à la terre» dans le câblage. Outils nécessaires : testeur analogique REMARQUES : Un testeur numérique ne peut pas faire une... -
Page 23: Vérifi Cation «Défaut De Mise À La Terre» Avec Testeur
• S’assurer que l’alimentation est mise à la terre correctement comme décrit dans • Avant de commencer l'inspection, s’assurer que tous les unités de commande (GT-BC, GT-VBC, GT-BCXB, GT-VBX, GT-MCX), poste d'entrée, et poste gardien sont allumés. (Uniquement lorsque l’équipement est installé) Procédure d'inspection :... -
Page 24: Réglementations
GARANTIE Aiphone garantit que ses produits ne sont affectés d’aucun défaut de matière ni de fabrication, en cas d’utilisation normale et de réparations conformes, pendant une période de deux ans après la livraison à l’utilisateur final, et s’engage à effectuer gratuitement les réparations nécessaires ou à...
