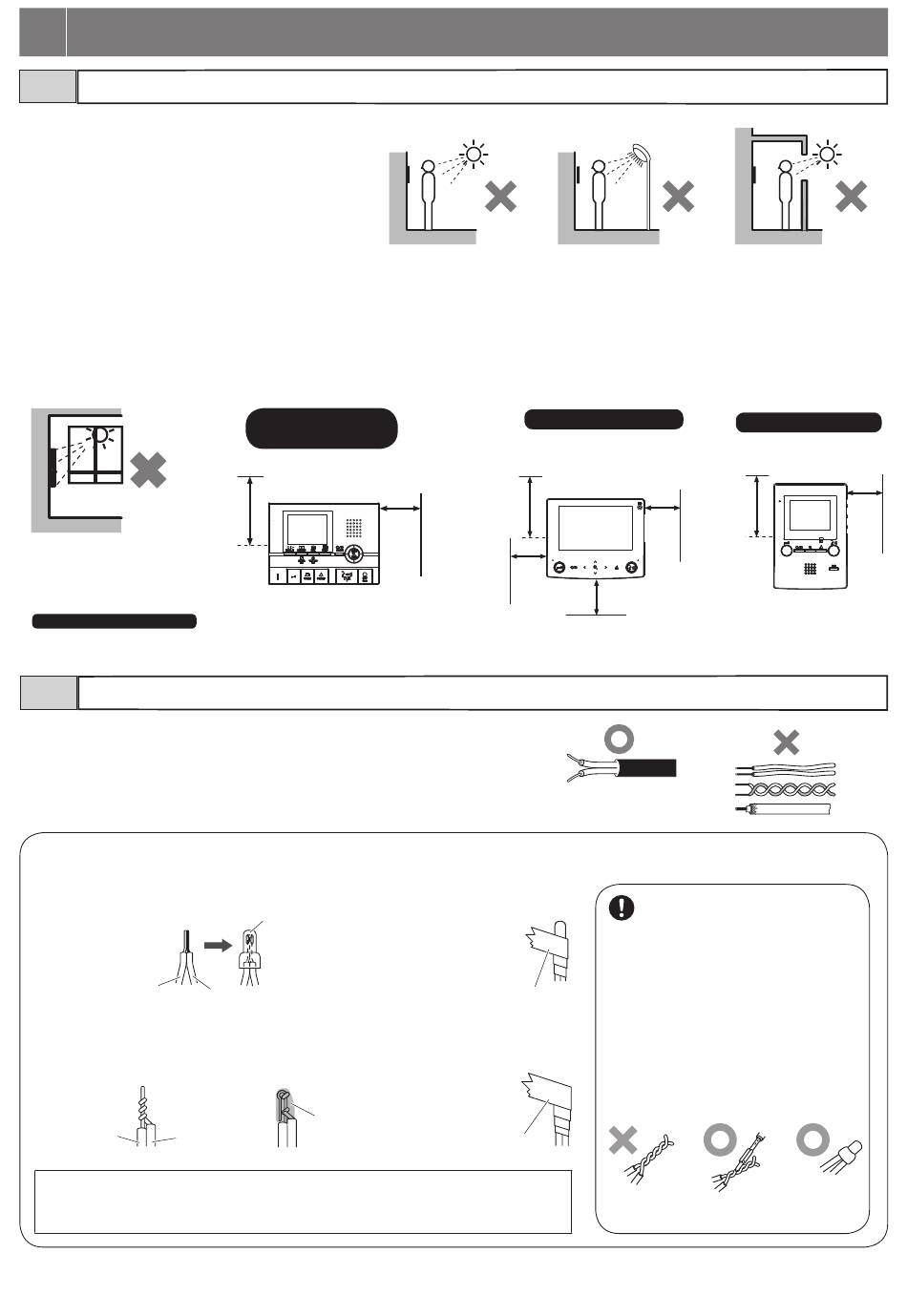

MONTAGE

3-1

Emplacements de montage

• Pour les postes d'entrée vidéo et les postes de porte
vidéo, la qualité d'image de l'écran des postes intérieurs
est affectée par la lumière autour de la caméra intégrée.
Ne pas installer ces postes dans les types d'emplacements
indiqués ci-dessous.
• Emplacements directement exposés à la lumière du soleil
• Emplacements situés sous des éclairages publics ou
des éclairages de porte
• Autres emplacements exposés à un éclairage puissant
• Les commandes sont situées du côté droit de GT-2C-L/GT-2C, GT-2H-L/GT-2H, GT-1C7-L/GT-1C7 et GT-1M3-L/GT-1M3.
Laisser un espace de 5 cm.
• Un espace libre vertical de 15 cm au minimum à partir du centre du support de montage est nécessaire pour monter le poste.
• Les postes d'entrée (monobloc) incluent un capteur. Ne pas placer d'objets tels que des plantes ou des arbres aux emplacement contrôlés par le
capteur.
De même, il se peut que le capteur ne puisse fonctionner correctement si l'unité est placé à un endroit exposé aux rayons du soleil.
GT-1C7-L/GT-1C7 uniquement
*
Le haut-parleur du poste est au dos. Veillez à laisser libre les espaces spécifiés de tous côtés pour assurer la clarté du son.
3-2 Câble
• Utiliser un câble en polyéthylène (PE), isolé par une gaine en PVC.
Il est recommandé d'utiliser un câble non blindé de capacité moyenne à 2
conducteurs enveloppé ou parallèle. Il est recommandé d'utiliser un câble
téléphonique LYT1 8/10ème.
• Ne jamais utiliser de conducteurs individuels, de câble à paire torsadée ou de câble
coaxial.
Pour connecter des fi ls basse tension, soit les sertir avec un manchon de sertissage, soit les souder, puis isoler en
couvrant avec du ruban isolant.
[Sertir avec un manchon de sertissage]
1. Aligner les
conducteurs rigides
et souples, et les
sertir.
Conducteur solide
[Soudure]
1. Tordre le conducteur
toronné autour du
conducteur solide au moins
trois fois.
Conducteur
Conducteur
solide
toronné
REMARQUES :
• Si le fi l de raccordement est trop court, le rallonger à l'aide d'un câble de raccordement.
• Les connecteurs sont polarisées, veillez donc à les connecter correctement. S'il y a un
branchement incorrect, l'appareil ne fonctionnera pas.
GT-2C-L/GT-2C
GT-2H-L/GT-2H
15 cm
Manchon de
sertissage
Conducteur toronné
2. Plier la pointe et le souder.
S'assurer qu'aucun fi l de
raccordement ne dépasse.
Soudure
GT-1C7-L/GT-1C7 *
15 cm
5 cm
5 cm
2. Faire chevaucher
plus de la moitié de
la largeur et les
tordre au moins deux
fois.
Ruban isolant
3. Faire chevaucher plus de la
moitié de la largeur et les
tordre au moins
deux fois.
Ruban isolant
- 17 -
GT-1M3-L/GT-1M3
15 cm
5 cm
5 cm
(x2)
Limiter le nombre de connexion
autant que possible lors de
l'installation du câblage.
Après avoir connecté les fi ls, s'assurer qu'il n'y
a pas eu de casse ou une connexion insuffi sante.
Il convient de sertir avec manchon à sertir ou de
souder et isoler avec un ruban isolant, surtout
lors de la connexion d'un fi l au milieu d'autres
câbles.
Se contenter de tordre les fi ls peut provoquer une
mauvaise connexion, ou encore la surface des fi ls
peut s'oxyder et limiter la connexion, ce qui
conduit à un mauvais fonctionnement ou une
panne.
Soudure
5 cm
Sertir avec un
manchon de
sertissage
