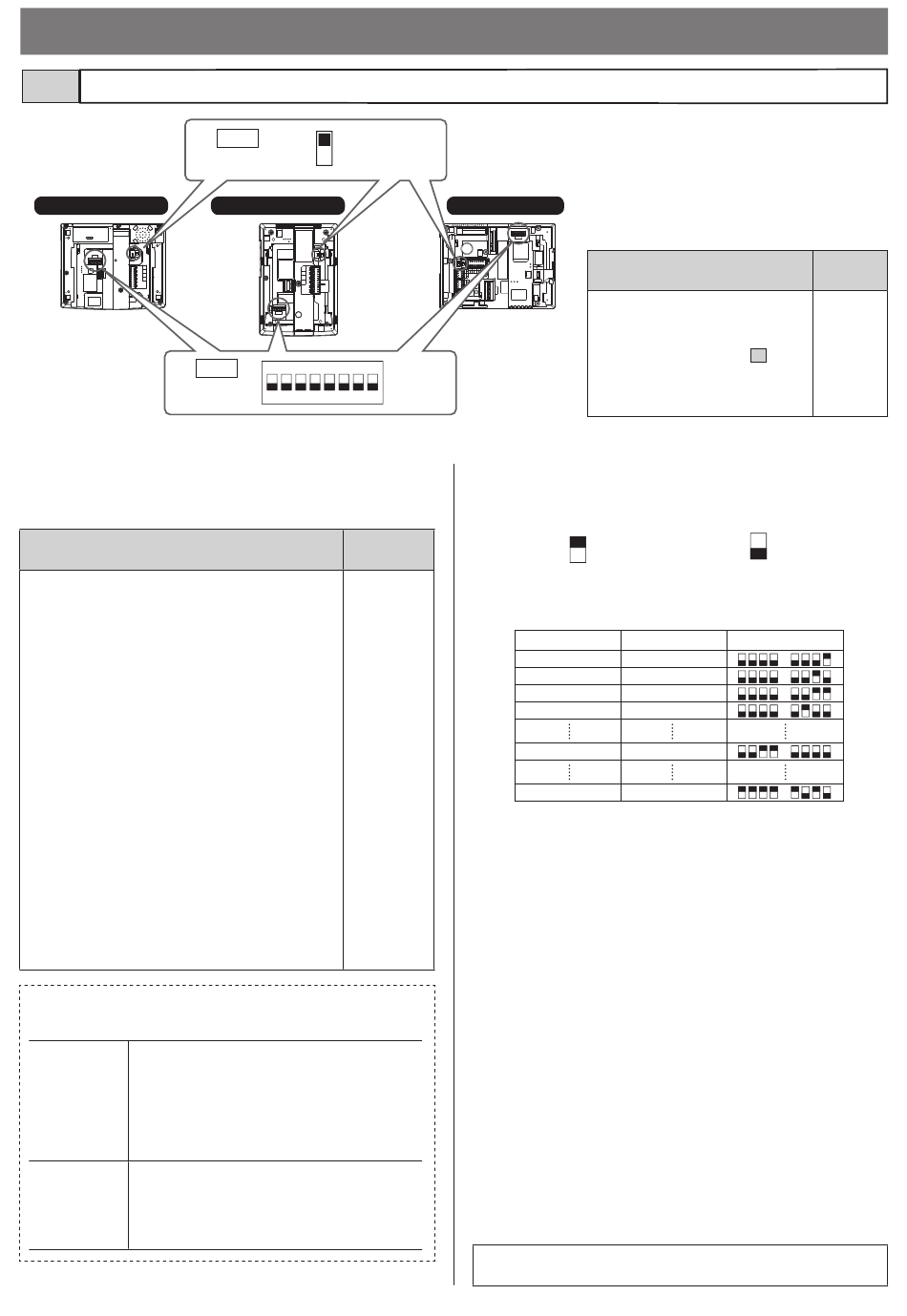

5-2 Programmation des commutateurs (pour les postes intérieurs uniquement)
GT-1C7-L/GT-1C7
A
B
SW2
2
2
SW2
Les postes intérieurs doivent être reliées aux platines d'entrée et aux
postes gardien pour avoir l'appel et la communication.
Tous les postes vidéo peuvent avoir un lien ID à l'aide de SW2.
Fonction
Les dip switches de SW2 doivent être utilisés lors
du paramètrage des liens avec la méthode
"Programmation par dip".
Si vous utilisez la méthode par aprentissage,
ne pas changer la programmation par
défaut "0000 0000".
Programmation par apprentissage:
•
Dip switches sur "0000 0000"
Le lien ID est programmé automatiquement
* Pour GT-1D et GT1A le lien ID est toujours
programmé automatiquement par
apprentissage.
Programmation par Dip:
•
Régler l'ID du moniteur en utilisant les Dip
switches.
Décider les liens ID à l'avance en coordination
avec le système installé par le paramètrage des
dips SW2.
REMARQUE:
Si il y a un mixte de poste audio et vidéo sur le
site ,seul le mode apprentissage doit être utilisé.
Comment régler le lien de programmation
Il existe deux méthodes pour le paramètrage des liens.
Les platines de rue/postes gardien doivent être
Par
apprentissage mis en mode programmation et la
communication doit être établie
individuellement avec chaque poste intérieur.
Puis valider en faisant une impusion sur le
bouton cloche en ayant choisi l'appartement
"Défi lement de noms" ou "Appel direct"
Par logiciel Chaque poste intérieur doit avoir un numéro ID
GT unique comme indiqué ci-dessous. Les liens
seront établis avec le logiciel de
programmation GT. Les Dip switches sur SW2
doivent être réglés à l'avance.
A
1
SW1
B
GT-1M3-L/GT-1M3
A
B
SW2
SW2 ON
1 2 3 4 5 6 7 8
Valeur par
défaut
1: OFF
2: OFF
3: OFF
4: OFF
5: OFF
6: OFF
7: OFF
8: OFF
(0000 0000)
GT-2C-L/GT-2C
1
SW2
Fonction
A
B
Pour fi naliser le poste intérieur,
laisser SW1 réglé sur «A». Dans
le cas contraire, régler sur «B».
* Se reporter à la section
«CÂBLAGE» pour plus
d'informations sur les
programmes SW1.
Méthode de programmation
1
Remplacer l'ID à notation décimale par l'ID binaire
pour définir l'ID du poste intérieur.
1 indique (ON - activé), et 0 indique
•
Pour la notation binaire, se reporter au commutateur DIP et la
•
liste ID pour les postes intérieurs
et effectuer les programmes comme illustrés ci-dessous.
Notation décimale
1
2
3
4
48
250
2
Créer une table de corrélation avec le programme
•
de configuration entre les ID définis pour les
résidences/locataires et les noms du poste intérieur,
puis l'envoyer vers le poste d'entrée ou le poste
gardien.
* Pour plus d'informations concernant l'utilisation de l'outil
de confi guration, consulter le manuel de programmation
du SYSTÈME GT et Outil de confi guration GT Aiphone
sur le site web Aiphone.
Il est recommandé d'enregistrer les données de
programmation et les informations relatives aux résidents
sur votre PC.
Configurer aussi le système pour les poste(s)
•
d'entrée, poste(s) gardien et poste(s) intérieur. (Se
reporter au manuel de programmation du
SYSTÈME GT.)
(*1) : Le commutateur DIP et la liste d'ID pour le poste intérieur est
disponible à partir du site web Aiphone.
Site Aiphone : http://www.aiphone.net/
Se reporter au manuel de programmation du SYSTÈME
REMARQUE:
GT pour confi gurer la confi guration du système.
