6

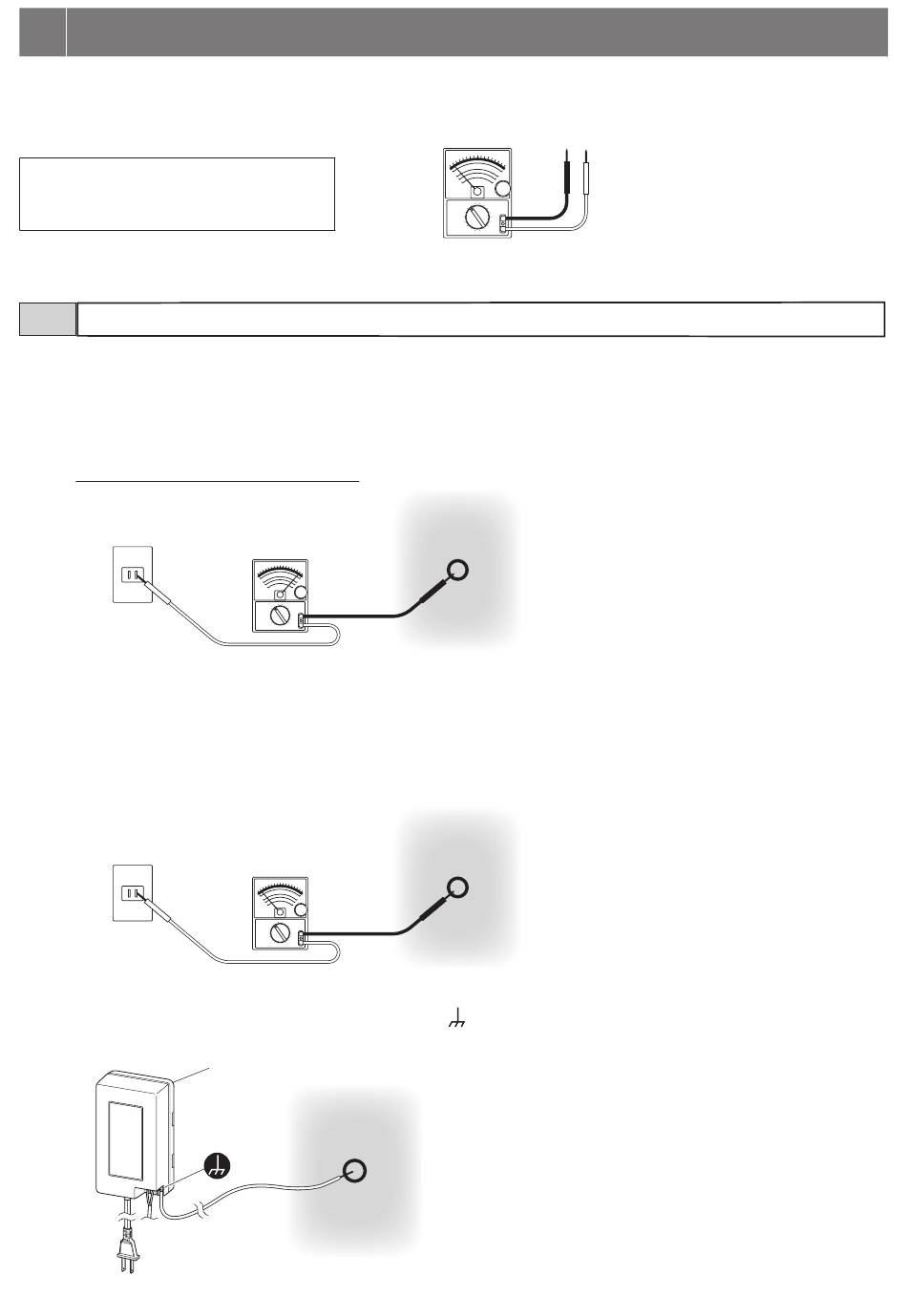

VÉRIFIER POUR L'INSTALLATION
Lors de la vérifi cation du fonctionnement, après que l'installation du système révèle un dysfonctionnement malgré l'absence d'erreur avec les
connexions de l'installation, chercher le «point de mise à la terre» et un «défaut de mise à la terre» dans le câblage.
Outils nécessaires : testeur analogique
REMARQUES :
Un testeur numérique ne peut pas faire une
•
mesure précise.
Un mégohmmètre ne peut être utilisé.
•
6-1
Trouver un «point de mise à la terre» approprié pour l'alimentation
1
Régler le testeur 250 V CA ou plus.
2
Trouver la «phase» de la prise de courant à connecter avec une fi che d'alimentation.
2-1. Poser une tige du testeur sur un point qui semble être un point de mise à la terre.
2-2. Toucher l'autre tige du testeur à l'une des fentes de sortie CA pour trouver le côté où l'aiguille du testeur s'agite.
Le côté où l'aiguille s'agite est le côté «phase».
Côté «phase» ?
3
Trouver le bon point de mise à la terre.
3-1. Placer une tige du testeur du côté «phase», toucher l'autre tige sur un point de mise à la terre.
* Si l'aiguille se déplace vers la valeur pour l'alimentation de votre pays, il sera considéré comme un point de mise à la terre correct.
Si l'aiguille n'atteint pas la valeur de l'alimentation, il s'agit d'un point de mise à la terre incorrect.
3-2. Trouver le point de mise à la terre en répétant cette étape jusqu'à ce que l'aiguille pointe vers la bonne valeur.
Côté «phase» réel
4
Connecter la borne de mise à la terre de l'alimentation [ ] à l'aide du point de mise à la terre trouvé dans l'étape 3.
Alimentation
Point de mise à la terre réel
Point de mise à la terre
Point de mise à la terre réel
- 49 -
